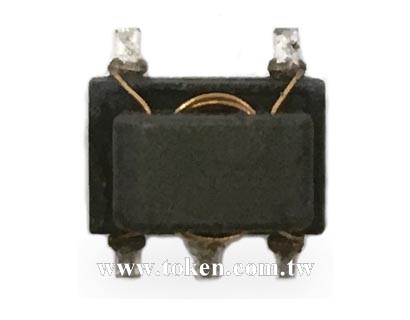

共模線圈(Common mode Choke)，也叫共模電感、共模線圈、或共模扼流圈，常用于Dell等電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模扼流線圈共模線圈也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。美國FCC、國際無線電干擾特別委員會的CISPR22以及我國的GB9254等標準規范等都對信息技術設備通信端口的共模傳導干擾和輻射發射有相關的限制要求。為了消除信號線上輸入的干擾信號及感應的各種干擾，我們必須合理安排濾波電路來過濾共模和串模的干擾，共模線圈共模扼流線圈就是濾波電路中的一個組成部分。 德鍵電子貼片型的小型共模電感、共模線圈，採用高頻之雜訊抑制對策，共模扼流線圈結構，訊號不衰減，體積小、使用方便，具有平衡度佳、使用方便、高品質等優點。 |
|

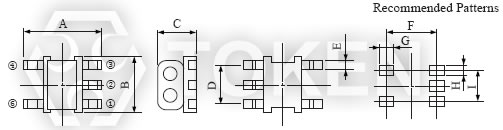

| 結構圖及規格尺寸 (unit: mm) |
 |
| 型號 | A ±0.3 |
B (max) |
C (max) |
D ±0.5 |
E (max) |
F ±0.05 |
G | H | I | J |
| TCB5FL | 3.8 | 6.9 | 3.9 | 4.0 | 6.9 | 0.6 | 5.5 | 1.3 | 4.0 | 1.0 |
|

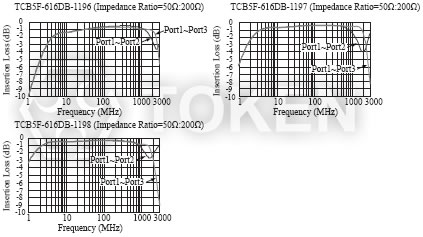

| TCB5FL 系列電氣特性規格 |
| 產品料號 | 圈 數 | 工作頻率範圍 (MHz) | 插入損失 (dB) |
圖 號 |
| Double balanced mixer | ||||
| TCB5FL - 616DB1003 | 2 | 30 ~ 850 | 3 | 1 |
| TCB5FL - 616DB1004 | 3 | 6.5 ~ 1000 | 3 | 1 |
| TCB5FL - 616DB1007 | 4 | 3.5 ~ 1600 | 3 | 1 |
| TCB5FL - 616DB1008 | 5 | 2.5 ~ 1500 | 3 | 1 |
| Frequency mixer | ||||
| TCB5FL - 616PT1027 | 1 | - | 3 | 2 |
| TCB5FL - 616PT1028 | 2 | 8 ~ 550 | 3 | 2 |
| TCB5FL - 616PT1029 | 3 | 3.5 ~ 500 | 3 | 2 |
| TCB5FL - 616PT1030 | 4 | 2 ~ 370 | 3 | 2 |
| TCB5FL - 616PT1037 | 1 | - | 3 | 2 |
| TCB5FL - 616PT1038 | 2 | 500 ~ 850 | 3 | 2 |
| TCB5FL - 616PT1039 | 3 | 240 ~ 500 | 3 | 2 |
| TCB5FL - 616PT1040 | 4 | 85 ~ 380 | 3 | 2 |
| Balun transformer | ||||
| TCB5FL - 616DB1048 | 1.5 | 5.5 ~ 850 | 3 | 3 |
| TCB5FL - 616DB1049 | 2.5 | 2.5 ~ 2000 | 3 | 3 |
| TCB5FL - 616DB1050 | 3.5 | 1.2 ~ 1700 | 3 | 3 |
| TCB5FL - 616DB1051 | 4.5 | 0.8 ~ 1400 | 3 | 3 |
| TCB5FL - 616DB1078 | 5.5 | 0.6 ~ 1300 | 3 | 3 |
| Balun transformer | ||||
| TCB5FL - 616DB1053 | 1.5 | 160 ~ 2200 | 3 | 4 |
| TCB5FL - 616DB1017 | 2.5 | 55 ~ 1700 | 3 | 4 |
| TCB5FL - 616DB1054 | 3.5 | 30 ~ 1400 | 3 | 4 |
| 接線圖 |
 |
| 如何訂購 |
| TCB5FL | - | 616DB1003 | |||
 |
|
||||
|
|
| SMD Choke Coils | 德鍵電子工業股份公司 臺灣電話﹕+886-2-29810109﹔傳真﹕+886-2-29887487 大陸電話﹕+86-755-26055363﹔傳真﹕+86-755-26055365 |
