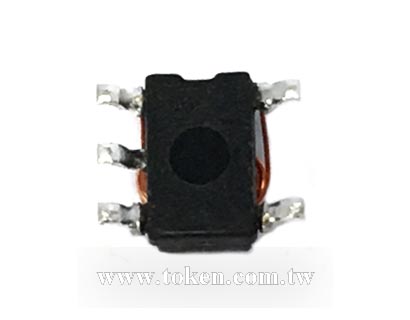

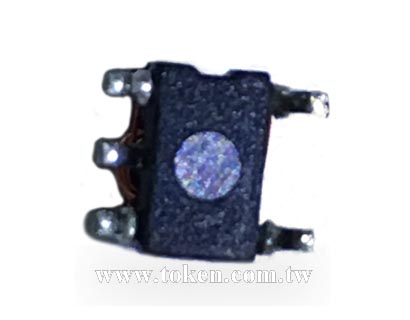

貼片射頻巴倫變壓器 共模變壓器 (TCB4F) 用於混頻器

射頻巴倫變壓器 共模變壓器 - TCB4F 用於混頻器

德鍵貼片射頻巴倫變壓器(TCB4F),解決了接口差分射頻電路與單端連接的挑戰。

< >
  • 射頻巴倫變壓器用於混頻器 - TCB4F 系列

平衡不平衡巴倫 (Balun) 是變壓器的一種。巴倫變壓器 (Balun Transformer) 是一對端子平衡的裝置,電流的大小相等,方向相反,如雙絞電纜線。另一對端子不平衡,一側連接到電氣接地,另一側承載信號,如同軸電纜線。射頻變壓器廣泛應用於低功率電子電路中,以實現阻抗匹配最大功率傳輸,用於升壓或降壓,並且用於隔離兩個電路的直流保持交流連續性。也用於共模抑制和平衡-不平衡變壓器。

RF 變壓器由兩個由相互磁場連接的繞組組成。當一個繞組初級線圈施加交流電壓時,通量產生變化,通量的幅度取決於施加的電壓和繞組匝數。交互通量聯繫次級繞組產生電壓,電壓幅度取決於次級繞組的匝數。通過設計初級和次級繞組的匝數,可以取得所需的升壓或降壓電壓比。簡單地使用空間距離完成相互耦合,加上使用鐵芯可獲得更大有效的通量,或採用鐵磁性材料具有更高的滲透性。

德鍵電子推出了貼片射頻巴倫變壓器(射頻平衡變壓器),具有 3.8 x 4.4 mm 緊湊尺寸,用於地面數字廣播小型設備,調諧天線輸入中的不平衡平衡信號之間進行轉換電路。採用先進的繞組技術,使用雙線配對或/和三線繞組可實現高均勻性,通過纏繞優質鐵氧體磁芯製成,底座針腳經過末端處理,可直接安裝在 PCB 上。適用於雙平衡混頻器,寬帶變壓器,晶體管,阻抗轉換,STB 和有線調製解調器的混頻器。廣泛應用於電視機,台式電腦等大型裝置。

德鍵 (TCB4F) 共模變壓器主要設計用於實現阻抗匹配及最大功率傳輸,符合 RoHS 規範,Lead-Free 無鉛標準,與 Murata 巴倫變壓器兼容,為全球客戶提供全面的應用工程和設計支持。

下載 PDF 版本: 貼片射頻巴倫變壓器 共模變壓器 (TCB4F) 用於混頻器

特性 :
  1. 使用雙線配對或/和三線繞組可實現高均勻性

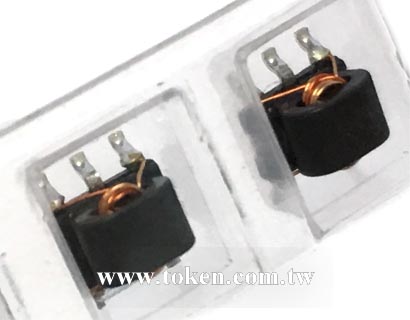

  2. 提供卷裝或帶裝包裝方式,適用於 SMT 自動表面安裝
用途 :
  1. 雙平衡調音裝置、多頻變壓器、阻抗變壓器、平衡-不平衡變壓器
  2. 数字机顶盒 BALUN 混频变压器、有線電視貓 Modem,BALUN 混頻變壓器

結構圖及規格尺寸 (TCB4F) 單位:mm

貼片共模變壓器 (TCB4F) 尺寸圖貼片共模變壓器 (TCB4F) 尺寸圖
型號 A B (max) C (max) D E (max) F G H I J K L
TCB4F 3.8 4.4 3.2 2.0 5.5 0.45 3.0 2.7 4.4 1.3 3.0 1.0

注: 可依客戶特殊需求設計

電氣特性 (TCB4F - 617DB)

產品料號 圈 數
1-6=2-4=2-6=3-4
μiac
TCB4F - 617DB1673 2 1/2 T 300
TCB4F - 617DB1674 3 1/2 T 300
TCB4F - 617DB1675 4 1/2 T 300
TCB4F - 617DB1714 5 1/2 T 300

測試電路 (TCB4F - 617DB)

(TCB4F - 617DB) 測試電路(TCB4F - 617DB) 測試電路

貼片共模電感器 (TCB4F - 617DB) 代表特性圖

(TCB4F - 617DB) 代表特性圖(TCB4F - 617DB) 代表特性圖

電氣特性 (TCB4F - 617DB)

產品料號 圈 數 μiac
TCB4F - 617DB1653 2 1/2 T 300
TCB4F - 617DB1654 3 1/2 T 300
TCB4F - 617DB1655 4 1/2 T 300
TCB4F - 617DB1724 5 1/2 T 300

測試電路 (TCB4F - 617DB)

(TCB4F - 617DB) 測試電路(TCB4F - 617DB) 測試電路

貼片共模電感器(TCB4F - 617DB) 代表特性圖

(TCB4F - 617DB) 代表特性圖(TCB4F - 617DB) 代表特性圖

電氣特性 (TCB4F - 617DB)

產品料號 圈 數 μiac
TCB4F - 617DB1643 2 1/2 T 1500
TCB4F - 617DB1644 3 1/2 T 1500
TCB4F - 617DB1645 4 1/2 T 1500
TCB4F - 617DB1646 5 1/2 T 1500

電氣特性 (TCB4F - 617DB)

(TCB4F - 617DB) 測試電路(TCB4F - 617DB) 測試電路

代表特性圖 (TCB4F - 617DB)

(TCB4F - 617DB) 代表特性圖(TCB4F - 617DB) 代表特性圖

電氣特性 (TCB4F - 617PT)

產品料號 圈 數
1-2=2-3=4-6
μiac
TCB4F - 617PT1667 2T 300
TCB4F - 617PT1669 3T 300
TCB4F - 617PT1699 4T 300
TCB4F - 617PT1664 5T 300

測試電路 (TCB4F - 617PT)

(TCB4F - 617PT) 測試電路(TCB4F - 617PT) 測試電路

貼片共模電感器 (TCB4F - 617PT) 代表特性圖

(TCB4F - 617PT) 代表特性圖(TCB4F - 617PT) 代表特性圖

料號標識 (TCB4F)

TCB4F - 617DB1673

型號
TCB4F

型號
617DB1673 Frequency mixer 混頻器
617PT1667 Frequency mixer 混頻器
617DB1653 Balun Transformers 巴倫變壓器
617DB1643 Balun Transformers 巴倫變壓器
