訊號線用共模濾波器-薄型化共模電感 (TCPWCS) 低厚度型

訊號線用共模濾波器 - TCPWCS 低厚度系列

德鍵SMD共模扼流圈電感器(TCPWCS),提供點對點高速數據鏈接。

< >
  • 訊號線用共模濾波器-薄型化 - TCPWCS 系列

共模扼流圈廣泛應用於高速串行數據傳輸,特別是當傳輸介質是連接兩個子系統的電纜時。旨在用於減少電纜的電磁輻射,並有助於滿足法規要求。由於共模扼流圈直接在數據通路中,它們的電氣特性會影響通過電纜傳輸的差分信號的性能。德鍵電子共模扼流圈堅固的結構,優良電氣特性和多樣規格參數,為硬件工程師提供了選擇,及正確組件應用信息。

德鍵電子 (TCPWCS) 提供完整共模電感尺寸 1.6 x 0.8 mm (0603) 及 2.0 x 1.2 mm (0805),厚度僅 0.8mm 和 0.9 mm (最大高度)。使它們成為目前最超薄的共模扼流圈。直流阻抗 DCR 從 0.25 歐姆到 0.80 歐姆,額定電流達 500 mA,範圍寬廣電感值可滿足多方面設計要求。所有 (TCPWCS)共模扼流圈為無鹵素,符合 RoHS 標準,Lead-Free 無鉛要求。

TCPWCS-160808/201209 系列,常應用於板卡設計中,起 EMI 濾波作用,可抑制高速信號線產生的電磁波向外輻射發射。卓越的溫度穩定性,性能的變化接近於線性。有效地抑制高共模噪音及低差模噪聲,穩定高速信號波形,提高電子設備抗干擾能力,是雜訊抑制最佳對策。

德鍵可根據要求提供定制。德鍵也可以生產超出這些規格的電感器。與 TDK、Murata 共模電感、及 Vishay 共模扼流圈兼容。產品符合 RoHS,無鉛焊接技術及 100% 無鉛,充分滿足客戶及環境保護。聯繫我們的銷售部門以獲取更詳細的信息。

下載 PDF 版本: 訊號線用共模濾波器-薄型化共模電感 (TCPWCS) 低厚度型

特性 :
  1. 低厚度和小尺寸設計。
  2. 0805 , 0603 繞線芯片工藝標準。
  3. 在較高頻率 500MHz 以上 , 有最佳 EMI 抑制效果。
  4. 對信號波形影響小。
用途 :
  1. 防止高速信號輻射 , 如 USB 2.0 , IEEE1394 或 LAN 接口。
  2. 適用於 NB , DSC , 移動設備設計。

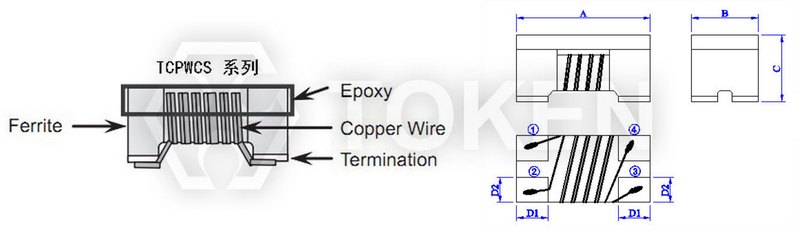

尺寸結構圖 (TCPWCS)

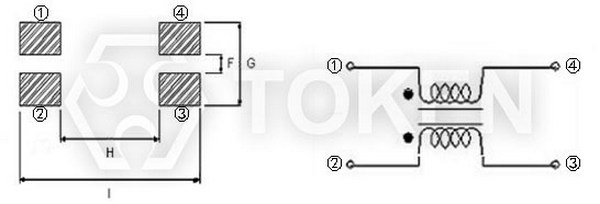

訊號線用共模濾波器-薄型化 (TCPWCS) 結構圖
訊號線用共模濾波器-薄型化 (TCPWCS) 結構圖 單位: mm (Inch)訊號線用共模濾波器-薄型化 (TCPWCS) 結構圖 單位: mm (Inch)
型號 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCS-160808
(0603)
1.60±0.20
(0.063±0.008)
0.80±0.30
(0.031±0.012)
0.80±0.20
(0.031±0.008)
0.30
(0.012)
0.30
(0.012)
0.30
(0.012)
1.00
(0.039)
0.70
(0.028)
2.10
(0.083)
TCPWCS-201209
(0805)
2.00±0.20
(0.079±0.008)
1.20±0.30
(0.047±0.012)
0.90±0.20
(0.035±0.008)
0.45
(0.018)
0.40
(0.016)
0.40
(0.016)
1.20
(0.047)
0.80
(0.031)
2.60
(0.102)

電器特性規格 (TCPWCS-160808)

產品料號 阻抗 (Ω) 公差 ±% 測試頻率 (MHz)
Max.
直流電阻 (Ω)
Max.
額定電流 (mA)
Max.
100MHz
TCPWCS-160808-100TR 10 25% 100 0.30 500
TCPWCS-160808-200TR 20 25% 100 0.40 400
TCPWCS-160808-300TR 30 25% 100 0.45 350
TCPWCS-160808-450TR 45 25% 100 0.50 300
TCPWCS-160808-600TR 60 25% 100 0.50 300
TCPWCS-160808-670TR 67 25% 100 0.50 300
TCPWCS-160808-900TR 90 25% 100 0.55 250
TCPWCS-160808-121TR 120 25% 100 0.80 200
TCPWCS-160808-161TR 160 25% 100 0.80 200

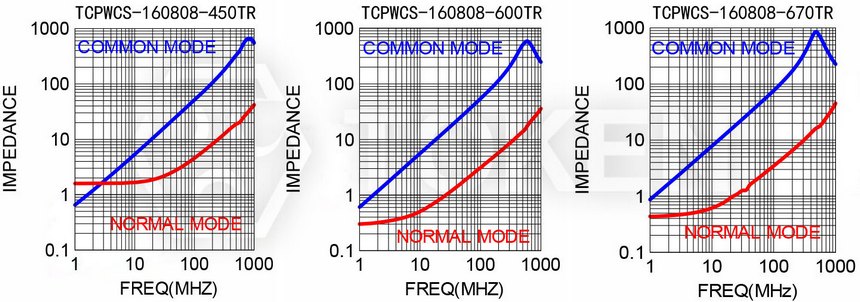

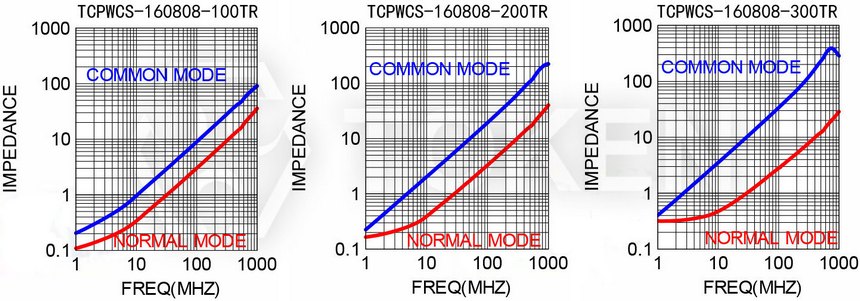

阻抗 VS 頻率曲線圖 (TCPSEH)

電流特性
電流特性
電流特性

Note: 工作溫度: -40°C+85°C.

電氣特性規格 (TCPWCS-201209)

產品料號 阻抗 (Ω) 公差 ±% 測試頻率 (MHz)
Max.
直流電阻 (Ω)
Max.
額定電流 (mA)
Max.
100MHz
TCPWCS-201209-120TR 12 25% 100 0.25 500
TCPWCS-201209-900TR 90 25% 100 0.35 400
TCPWCS-201209-121TR 120 25% 100 0.40 500
TCPWCS-201209-181TR 180 25% 100 0.50 250

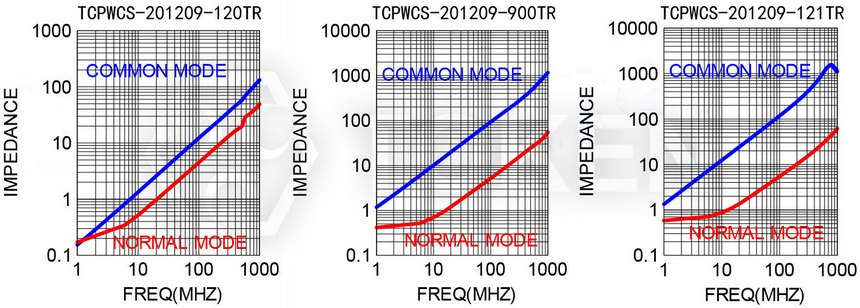

阻抗 VS 頻率曲線圖 (TCPWCS-201209)

電流特性
電流特性

Note: 工作溫度: -40°C+85°C.

料號標識 (TCPWCS)

TCPWC S - 160808 900 TR

型號
TCPWC
Epoxy
S Epoxy

尺寸
160808 1.60×0.80×0.80 EIA 0603
201209 2.00×1.20×0.90 EIA 0805
阻抗 (Ω)
100 10Ω
450 45Ω
900 90Ω
121 120Ω
181 180Ω
包裝方式
P 散裝
TR 編帶卷裝
