高電流共模電感扼流圈 (TCPSEH) 電源線用

高電流共模電感扼流圈 - TCPSEH 電源線用系列

德鍵新發布高電流共模扼流電感器(TCPSEH)電源線用,可處理高達 8.0 安培的電流。

< >
  • 高電流共模電感扼流圈 - TCPSEH 系列

瞭解共模信號和差分模信號之間的區別是非常重要的,因為我們必須瞭解電路,需要什麼來減少噪聲。如何確定噪聲是差分還是共模?一種最直接測試共模還是差分模的方法,是將緊固電纜鐵氧體朝向電纜,通過連接卡扣電纜鐵氧體,確認在這情況下噪音是否有明顯的減少差異,這就是共模的一種。不然,那就是一個差分模噪聲信號。

共模扼流圈用於減少特定類型的電噪聲,稱為共模噪聲。共模扼流圈也稱為電流補償扼流圈或電流消除扼流圈。德鍵共模扼流電感 (TCPSEH) 適用在交流/電力電源 (具有大電流流動的電源線),及信號線 (來自信號的失真的問題)。

如何準確選擇共模模式的應用?在這裡,德鍵電子使用鎳鋅材料,用於寬帶和更高頻率的應用;錳鋅材料則用於較低帶寬和頻率應用。(TCPSEH) 採用錳鋅和鎳鋅材料的優勢,頻率可高達 100 兆赫茲。

(TCPSEH) 共模電感尺寸有 7.0 × 6.0 × 3.8 , 9.0 × 7.0 × 4.8 , 12.0 × 10.8 × 6.4,阻抗範圍從 225 Ω 到 910 Ω,額定電流從 2.5 A 到 8.0 A。產品系列符合 RoHS 規範,Lead-Free 無鉛標準,與 TDK、Murata、Vishay EMI 共模電感濾波器兼容,為全球客戶提供全面的應用工程和設計支持。

下載 PDF 版本: 高電流共模電感扼流圈 (TCPSEH) 電源線用

特性 :
  1. 提供多種 SMD 尺寸。
  2. 共模扼流圈繞線結構。
  3. 高阻抗最佳化 EMI 抑制效果。
  4. 寬廣的直流電阻範圍: 6.0mΩ ~ 21.0mΩ。
用途 :
  1. 對電力線輻射共模噪聲的有效預防。
  2. 個適用於汽車,無線充電和電源設備等高電流電路。

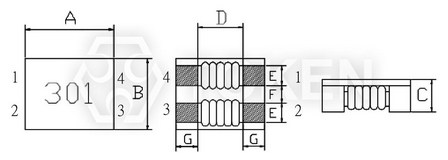

結構圖及規格尺寸 (TCPSEH) 單位:mm

(TCPSEH) 尺寸 結構圖(TCPSEH) 尺寸 結構圖

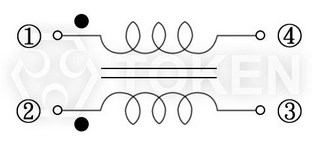

線路結構圖 (TCPSEH)線路結構圖 (TCPSEH)

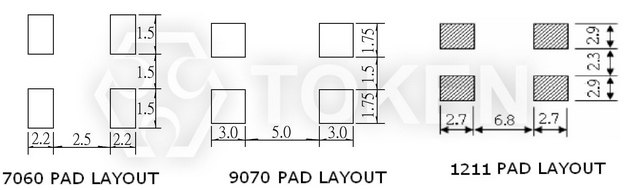

焊接腳位 (TCPSEH) 尺寸圖焊接腳位 (TCPSEH) 尺寸圖
型號 A B C D E F G
TCPSEH-7060SE 7.0±0.5 6.0±0.5 3.8max 3.5REF 1.5±0.2 1.5±0.2 1.75±0.2
TCPSEH-9070SE 9.0±0.5 7.0±0.5 4.8max 5.7REF 1.5±0.2 2.0±0.2 1.70±0.2
TCPSEH-1211SE 12.0±0.5 10.8±0.5 6.4max 7.0REF 2.7±0.2 2.5±0.2 2.5±0.2

功能特性規格 (TCPSEH)

產品料號 阻抗 (Ω) Min. 直流電阻 (mΩ)
Max.
額定電流 (A)
Max.
額定電壓 V
Max.
絕緣電阻 (mΩ)
Min.
100MHz
TCPSEH-7060-301TR 225 10.0 5.0 80 10
TCPSEH-7060-701TR 500 15.0 4.0 80 10
TCPSEH-7060-102TR 800 17.0 3.0 80 10
TCPSEH-7060-132TR 910 21.0 2.5 80 10

TCPSEH-9070-701TR 500 10.0 5.0 50 10
TCPSEH-9070-102TR 750 13.0 4.0 50 10

TCPSEH-1211-701TR 500 6.0 8.0 125 10
TCPSEH-1211-102TR 750 14.0 6.0 125 10

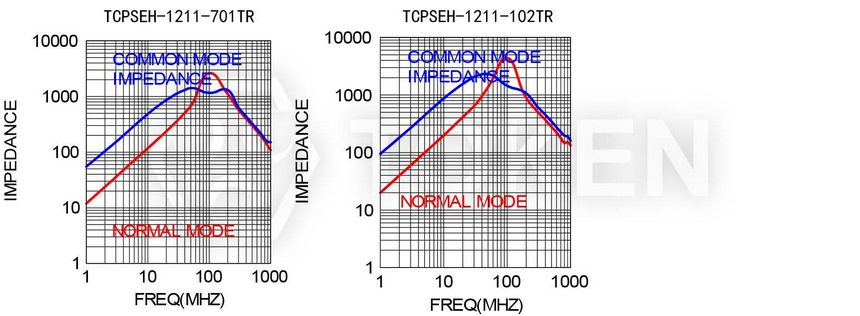

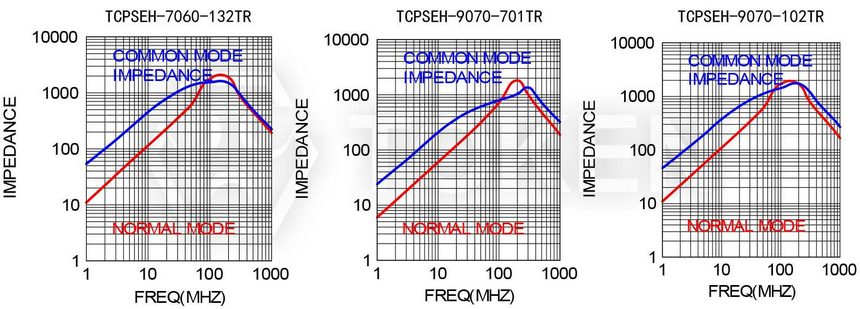

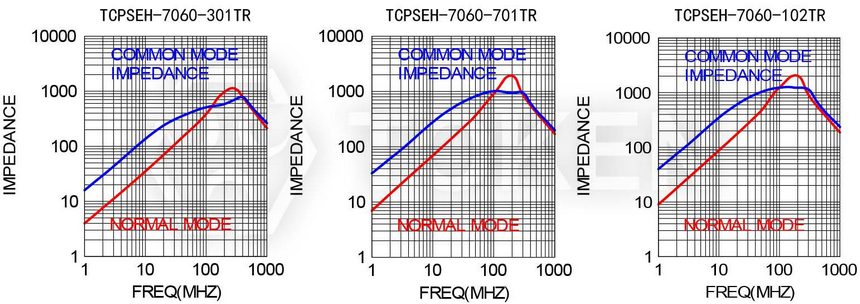

阻抗 VS 頻率曲線圖 (TCPSEH)

Impedance VS Frequency A
Impedance VS Frequency B
Impedance VS Frequency C

Note: 可依客戶特殊需求設計

料號標識 (TCPSEH)

TCPSE H - 7060 - 301 TR

型號
TCPSE
閉磁
H Shielding

尺寸
7060 7.0×6.0×3.8
9070 9.0×7.0×4.8
1211 12.0×10.8×6.4

阻抗
參考功能特性規格表
包裝方式
P 散裝
TR 編帶卷裝
