巴倫共模變壓器 寬帶變壓器 (TCPWCH-2012BL) 訊號線用於數位電視調諧

巴倫共模變壓器 寬帶變壓器 訊號線用於數位電視調諧 - (TCPWCH-2012BL)

德鍵(TCPWCH-2012BL)巴倫共模變壓器,是設計數位電視調諧的關鍵裝置。

< >
  • 巴倫共模變壓器 寬帶變壓器 TCPWCH-2012BL 系列

平衡不平衡巴倫 (Balun) 是變壓器的一種。巴倫變壓器 (Balun Transformer) 是一對端子平衡的裝置,電流的大小相等,方向相反,如雙絞電纜線。另一對端子不平衡,一側連接到電氣接地,另一側承載信號,如同軸電纜線。

德鍵電子已經將貼片巴倫變壓器 (TCPWCH-2012BL) 量產化,是用來調諧地面數字廣播設備電路,天線輸入端平衡與不平衡信號間轉換。採用先進的繞組技術,使用配對或/和三線製可實現高均勻性,通過纏繞優質鐵氧體磁芯製成,廣泛應用於電視機,台式電腦等大型裝置。

SMD 巴倫共模變壓器/寬帶變壓器,適用於多款無線或有線通信系統間。德鍵巴倫變壓器(TCPWCH-2012BL)系列,提供 50 Ω 或 75 Ω 的端口阻抗,以匹配具有 50 Ω 或 75 Ω 特徵阻抗的同軸電纜線。 支持的頻率 45 MHz 至 870 MHz 的覆蓋範圍,包括完整的地面廣播頻段,其他頻率覆蓋範圍有 50 MHz〜1200 MHz,1000 MHz〜1500 MHz,950 MHz〜2150 MHz,和 400 MHz〜1800 MHz 涵蓋廣泛的寬帶應用。

德鍵(TCPWCH)系列有各種各樣的選項,為全球客戶提供全面的應用工程和設計支持。符合 RoHS 規範,Lead-Free 無鉛標準,與 TDK、Murata、Vishay EMI 共模電感濾波器兼容。

下載 PDF 版本: 巴倫共模變壓器 寬帶變壓器 (TCPWCH-2012BL) 訊號線用於數位電視調諧

如何選擇巴倫變壓器 :
  1. 確認天線端(輸入側)的特性阻抗,選擇 50 Ω 或 75 Ω。
  2. 75 Ω 一般用於地面廣播波系統;50 Ω 用於 CATV 和移動系統。
  3. 確認特性阻抗匹配,以達到巴倫共模變壓器轉換特性。
  4. 然而,有時無法實現特性阻抗匹配,這是因為 IC 端的實際阻抗與理想阻抗 (50 Ω/ 75 Ω) 不完全匹配。
    在這些情況下,必須匹配阻抗,或必須選擇巴倫變壓器,聯繫德鍵了解詳情和解決方案。

特性 :
  1. A/V 設備的寬帶頻率範圍。
  2. 實現平衡 - 不平衡轉換功能,超小型 SMD 設計。
  3. 具有標準 0805 封裝尺寸,繞線貼片結構。

用途 :
  1. 數字/模擬電視調諧器。
  2. 個人電腦及周邊設備的 USB 線路。
  3. 有線電視調諧器和通訊應用。

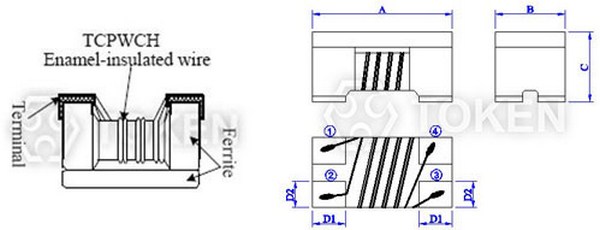

結構尺寸圖及規格 (TCPWCH-2012BL)

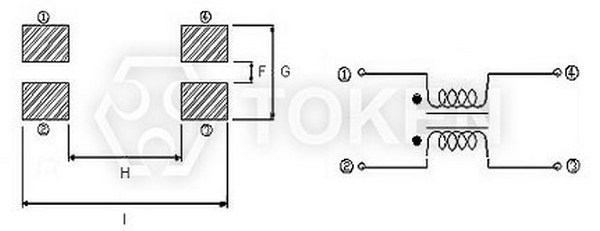

平衡/不平衡轉換器─用於數位電視調諧 (TCPWCH-2012BL) 結構圖
平衡/不平衡轉換器─用於數位電視調諧 (TCPWCH-2012BL) 結構圖 單位: mm (Inch)平衡/不平衡轉換器─用於數位電視調諧 (TCPWCH-2012BL) 結構圖 單位: mm (Inch)
型號 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCH-2012BL
(0805)
2.00±0.20
(0.079±0.008)
1.20±0.20
(0.047±0.008)
1.20±0.20
(0.047±0.008)
0.45
(0.018)
0.40
(0.016)
0.40
(0.016)
1.20
(0.047)
0.80
(0.031)
2.60
(0.102)

電氣特性規格 (TCPWCH-2012BL) 用於數位電視調諧

產品料號 頻率 (MHz) Port 阻抗 (Ω) 插入損耗 (dB)
Max.
CMRR (dB)
Min.
直流阻抗 (Ω)
Max.
定格電流 (mA)
Max.
TCPWCH-2012BL-5011M01TR 45 ~ 870 50/50 1.2 20 0.80 200
TCPWCH-2012BL-7511M01TR 45 ~ 870 75/75 1.1 18 0.77 200
TCPWCH-2012BL-7511M02TR 50 ~ 1200 75/75 1.6 19 0.40 300
TCPWCH-2012BL-7511G01TR 1000 ~ 1500 75/75 1.4 20 0.42 290
TCPWCH-2012BL-7511G02TR 950 ~ 2150 75/75 1.5 20 0.42 290
TCPWCH-2012BL-7511G03TR 400 ~ 1800 75/75 2.0 10 0.42 290

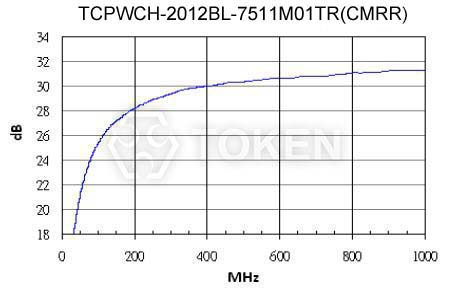

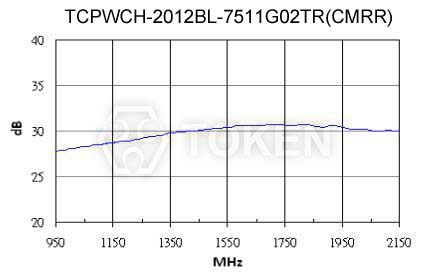

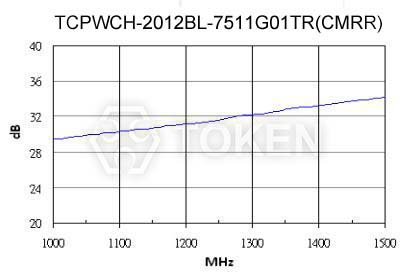

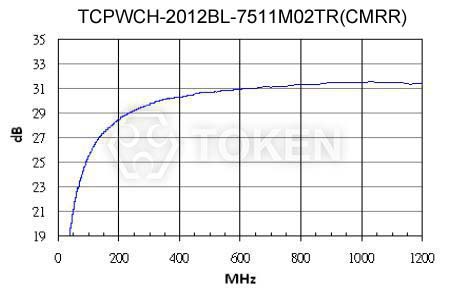

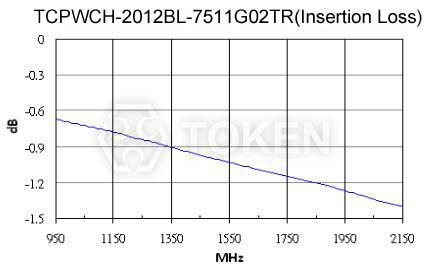

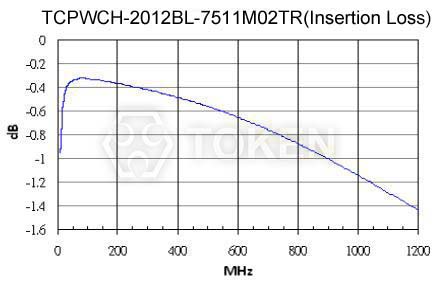

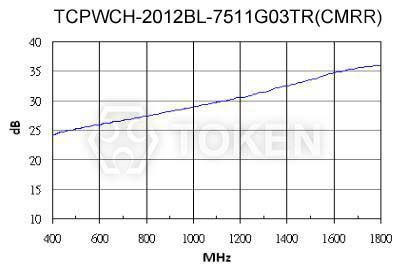

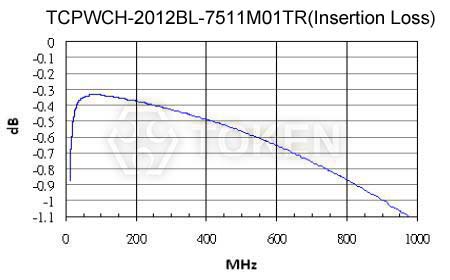

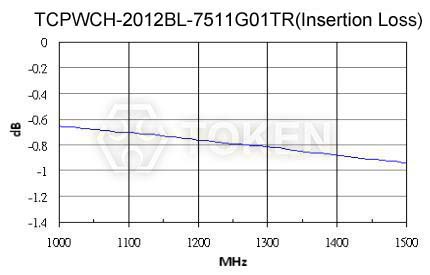

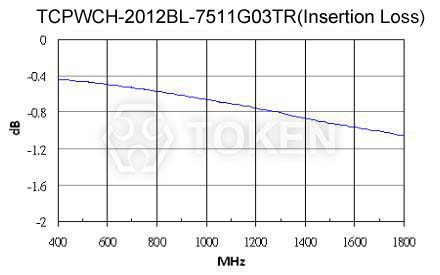

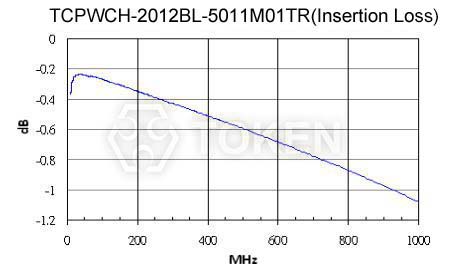

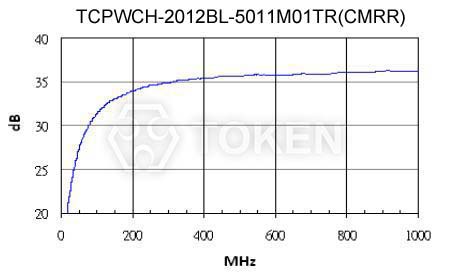

電氣特性曲線圖 (TCPWCH-2012BL)

TCPWCH-2012BL 曲線圖 TCPWCH-2012BL 曲線圖
TCPWCH-2012BL 曲線圖 TCPWCH-2012BL 曲線圖
TCPWCH-2012BL 曲線圖 TCPWCH-2012BL 曲線圖
TCPWCH-2012BL 曲線圖 TCPWCH-2012BL 曲線圖
TCPWCH-2012BL 曲線圖 TCPWCH-2012BL 曲線圖
TCPWCH-2012BL 曲線圖 TCPWCH-2012BL 曲線圖

料號標識 (TCPWCH)

TCPWC H - 2012 BL - 50 11 M01 TR

型號
TCPWC
閉磁
H Shielding

尺寸 (mm)
2012 2.00×1.20×1.20 EIA0805
用途
BL Balun Transformers

端口阻抗 (Ω)
50 50/50Ω
75 75/75Ω
阻抗比
11 1:1
頻率序號
M01 45~870
M02 50~1200
G01 1000~1500
G02 950~2150
G03 400~1800
包裝方式
P 散裝
TR 編帶卷裝
