HDMI 共模扼流圈 共模濾波器電感器 (TCPWCH-2012HD)

共模扼流圈 共模濾波電感器 - TCPWC 訊號線用 HDMI 系列

HDMI共模濾波電感器(TCPWCH-2012HD),是抑制高共模噪音和低差模噪聲信號,最佳的電感元件。

< >
  • 共模濾波器電感器 TCPWCH-2012HD HDMI 系列

HDMI 端口已經廣泛應用於各種 A/V 設備,開發高清和全高清視頻技術。HDMI 提供超高的傳輸速率,並支持熱插拔及即插即用技術。根據最新的 HDMI1.4 規範,HDMI 提供的最大傳輸速率為 4.8 Gbps,這可以很好地滿足全高清視頻傳輸的需要。

德鍵電子推出了(TCPWCH-2012HD)系列低厚度共模扼流線圈。專為應用於高速差速傳輸系統的噪聲控制部件而設計,這系列具有多種阻抗值選擇,可匹配傳輸線阻抗與圖像部件阻抗的能力。

用於控制信號波形的質量,不同的應用具有不同的標準。將組件插入這種傳輸線路時,會一定水平的波形質量影響 (插入損耗)。另外,作為噪聲抑制元件,需要具有噪音控制效果。德鍵共模電感(TCPWCH-2012HD)插入損耗小,對 HDMI 波形規格的起始信號波形並沒有顯著影響,支持高速信號的能力。

德鍵(TCPWCH)系列有各種各樣的選項,為全球客戶提供全面的應用工程和設計支持。符合 RoHS 規範,Lead-Free 無鉛標準,與 TDK、Murata、Vishay EMI 共模電感濾波器兼容。

下載 PDF 版本: HDMI 共模扼流圈 共模濾波器電感器 (TCPWCH-2012HD)

如何選擇 HDMI 共模電感器 :
  1. 根據在哪個頻率點產生的噪聲源,來選擇最合適阻抗來匹配組件,並考慮成本和空間。
  2. 在某些情況下,貼片共模電感器與具有大電容 ESD 保護器件同時使用,可能會導致信號質量不符合規定。
  3. 組件阻抗不匹配 HDMI 信號線的情況下,信號質量可能變差。
  4. 有些新規格與 HDMI 信號線波形的兼容尚待確認,請聯繫我們獲取最新信息。

特性用途 :
  1. 抑制高速差分信號線的噪聲。
  2. 薄型繞組芯片結構,標準 0805 尺寸。
  3. 最佳EMI抑制效果,影響最小的 HDMI 信號波形。

結構尺寸圖及規格 (TCPWCH-2012HD)

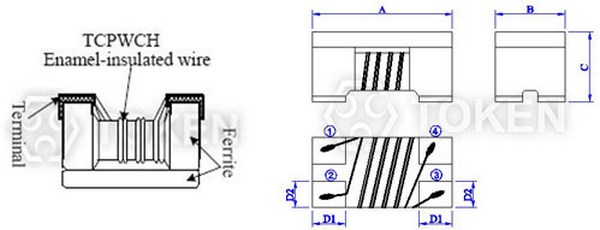

訊號線用共模濾波器-HDMI 設計 (TCPWCH-2012HD) 結構圖

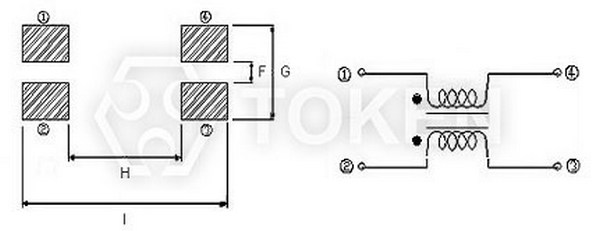

訊號線用共模濾波器-HDMI 設計 (TCPWCH-2012HD) 結構圖 單位: mm (Inch)訊號線用共模濾波器-HDMI 設計 (TCPWCH-2012HD) 結構圖 單位: mm (Inch)
型號 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCH-2012HD
(0805)
2.00±0.20(
0.079±0.008)
1.2±0.20
(0.047±0.008)
1.2±0.20
(0.047±0.008)
0.45
(0.018)
0.40
(0.016)
0.40
(0.016)
1.20
(0.047)
0.80
(0.031)
2.60
(0.102)

電氣特性規格 - (TCPWCH-2012HD) HDMI 設計

產品料號 阻抗 (Ω) 公差 (±)% 測試頻率 (MHz) 直流阻抗 (Ω)
Max.
定格電流 (mA)
Max.
TCPWCH-2012HD-400TR 40 25% 100 0.25 400
TCPWCH-2012HD-670TR 67 25% 100 0.25 400
TCPWCH-2012HD-900TR 90 25% 100 0.30 400
TCPWCH-2012HD-121TR 120 25% 100 0.30 370

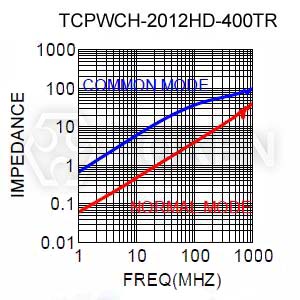

電氣特性曲線圖 (TCPWCH-2012HD-400TR)

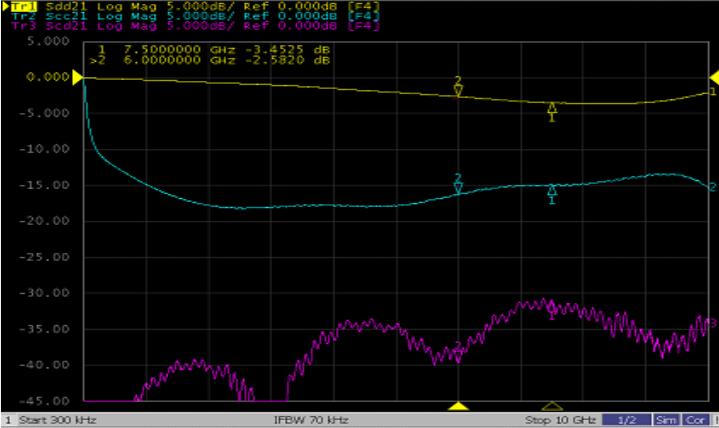

1.TDR Impedance Curve (For HDMI) 2.Insertion Loss Curve (For HDMI)
TCPWCH-2012HDMI-400T TCPWCH-2012HDMI-400T

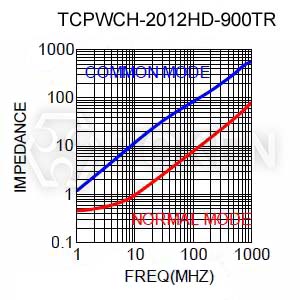

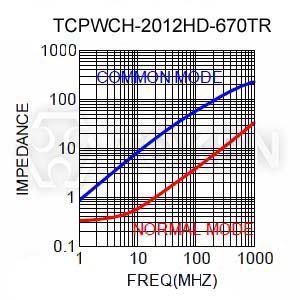

電氣特性曲線圖 (TCPWCH-2012HD-900TR)

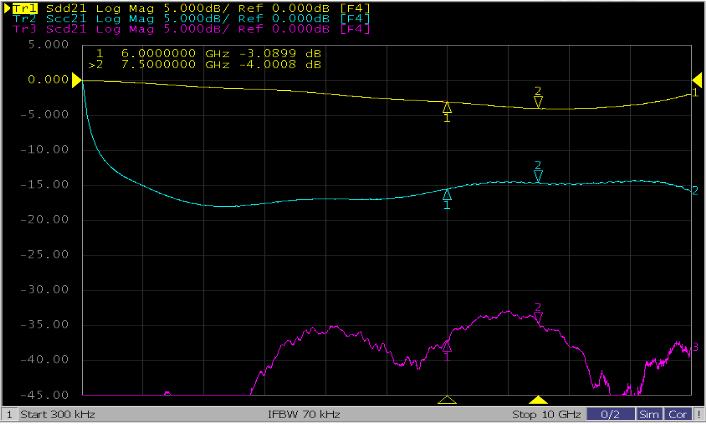

1.TDR Impedance Curve (For HDMI) 2.Insertion Loss Curve (For HDMI)
TCPWCH-2012HDMI-900T TCPWCH-2012HDMI-900T

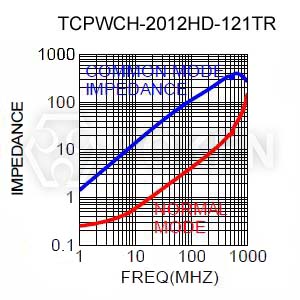

電氣特性曲線圖 (TCPWCH-2012HD-121TR)

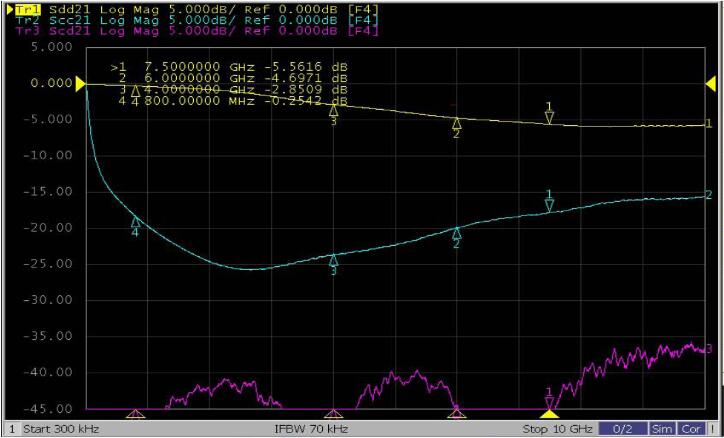

1.TDR Impedance Curve (For HDMI) 2.Insertion Loss Curve (For HDMI)
TCPWCH-2012HDMI-121T TCPWCH-2012HDMI-121T

料號標識 (TCPWCH)

TCPWC H - 2012 HD - 400 TR

型號
TCPWC
閉磁
H Shielding

尺寸 (mm)
2012 2.00×1.20×1.20 EIA0805
用途
HD HDMI

阻抗 (Ω)
400 40Ω
670 67Ω
900 90Ω
121 120Ω
包裝方式
P 散裝
TR 編帶卷裝
