共模扼流圈 共模電感 (TCPWCH-1210HS/2012HS) 高速設計訊號線用

高速共模電感 共模扼流圈 - TCPWCH 訊號線用設計系列

德鍵擴展共模扼流電感在 USB3.0 高速數據網路的應用。

< >
  • 高速設計-共模扼流圈 共模電感<br>TCPWCH-1210HS/2012HS 系列

在今天看到的電子環境中,存在很多干擾源,有來自射頻干擾 Radio Frequency Interference (RFI) 和電磁干擾 Electromagnetic Interference (EMI)。這是由於組件大量增加使用 RF 技術,以致在使用差分接口的應用中產生干擾現象,而共模濾波電感器正是解決這些類型干擾的利器。德鍵共模扼流圈電感有助於保持高速通信的完整性,並符合國際監管標準。

德鍵 (TCPWCH-1210HS/2012HS) 共模電感適用於高速和超高速差分信號線,如 LVDS,IEEE1394/FireWire,USB 等。提供 EMI 抑制的貼片封裝尺寸 0504 和 0805。德鍵 SMD 共模扼流圈常被應用在高速數據網絡中,還有電源單元,蜂窩基帶,音頻電路,CPU,接口,顯示面板,遙控器和逆變器等。

德鍵擴大了其(TCPWCH-1210HS/2012HS)系列共模扼流圈,包括新款的 TCPWCH-1210HS-900TR 和 TCPWCH-2012HS-900TR,旨在解決更高頻率的 USB 3.0(高速訊號線)設備的獨特噪音問題。德鍵設計 TCPWCH-1210HS/2012HS-900TR 兩款共模電感,匹配 USB3.0 標準的特性阻抗 90Ω。德鍵共模扼流圈採用 EMI 抑製鐵氧體磁芯工藝的繞組技術,將從前扼流線圈系列的截止頻率的的傳輸特性,成功地提高到高傳輸速率的截止頻率。

所有(TCPWCH)系列提供各種各樣的選項,以符合您的需求及無鹵素和 RoHS 指令。產品與 TDK、Murata、Vishay EMI 共模電感濾波器兼容。

下載 PDF 版本: 共模扼流圈 共模電感 (TCPWCH-1210HS/2012HS) 高速設計訊號線用

特性 :
  1. 薄型表面貼裝和非常小的封裝尺寸設計。
  2. 具有標準 0504 和 0805 貼片尺寸的繞線芯片結構。
  3. 匹配特性阻抗,能夠實現高速信號的良好傳輸。
  4. 非常高的自諧振頻率可實現高截止頻率。
用途 :
  1. 抑制電子設備 EMI 噪音。
  2. 個人電腦及周邊設備的 USB 線路。
  3. DVC,STB 的 IEEE 1394 線路。
  4. 液晶顯示面板,低壓微分信號。

結構尺寸圖 (TCPWCH-1210HS/2012HS)

訊號線用共模濾波器-HS 設計 (TCPWCH-1210HS, TCPWCH-2012HS) 結構圖
訊號線用共模濾波器-HS 設計 (TCPWCH-1210HS, TCPWCH-2012HS) 結構圖 單位: mm (Inch)訊號線用共模濾波器-HS 設計 (TCPWCH-1210HS, TCPWCH-2012HS) 結構圖 單位: mm (Inch)
型號 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCH-1210HS
(0504)
1.20±0.20
(0.047±0.008)
1.00±0.20
(0.069±0.008)
0.035±0.20
(0.110±0.008)
0.36
(0.014)
0.38
(0.015)
0.30
(0.012)
1.20
(0.047)
0.60
(0.024)
1.50
(0.059)
TCPWCH-2012HS
(0805)
2.00±0.20
(0.079±0.008)
1.20±0.20
(0.047±0.008)
1.20±0.20
(0.047±0.008)
0.45
(0.018)
0.40
(0.016)
0.40
(0.016)
1.20
(0.047)
0.80
(0.031)
2.60
(0.102)

電氣特性規格 (TCPWCH-1210HS)

產品料號 阻抗 (Ω)
100MHz
公差 ±% 截頻 (GHz)
Typ.
直流阻抗 (Ω)
Max.
定格電流 (mA)
Max.
TCPWCH-1210HS-250TR 25 25% 7.5 0.25 420
TCPWCH-1210HS-600TR 60 25% 6.0 0.25 400
TCPWCH-1210HS-900TR 90 25% 6.0 0.30 400

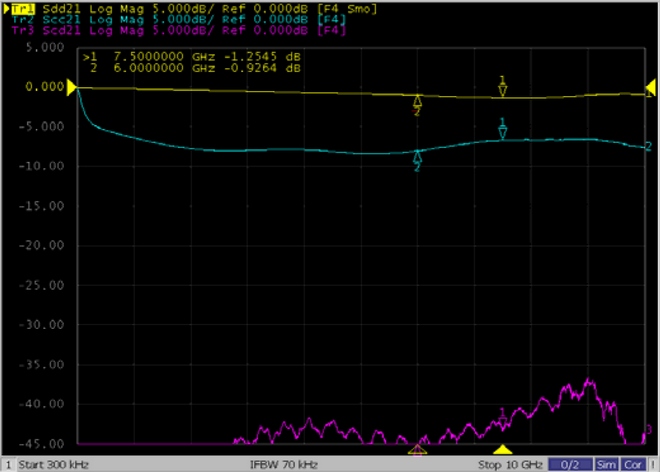

電氣特性曲線圖 (TCPWCH-1210HS-250TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-250TR TCPWCH-1210HS-250TR

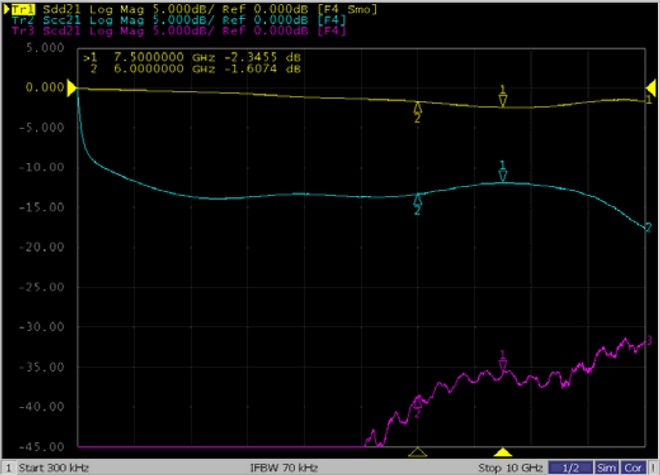

電氣特性曲線圖 (TCPWCH-1210HS-600TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-600TR TCPWCH-1210HS-600TR

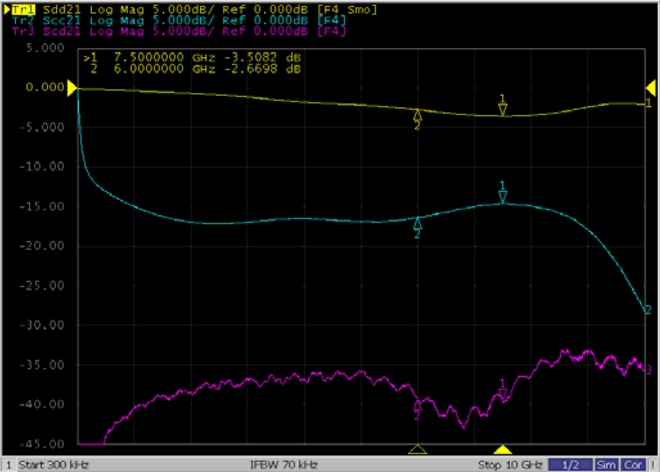

電氣特性曲線圖 (TCPWCH-1210HS-900TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-900TR TCPWCH-1210HS-900TR

電氣特性規格 (TCPWCH-2012HS)

產品料號 阻抗 (Ω)
100MHz
公差 ±% 截頻 (GHz)
Typ.
直流阻抗 (Ω)
Max.
定格電流 (mA)
Max.
TCPWCH-2012HS-120TR 12 25% 7.5 0.20 450
TCPWCH-2012HS-240TR 24 25% 7.5 0.25 420
TCPWCH-2012HS-320TR 32 25% 7.5 0.25 400
TCPWCH-2012HS-670TR 67 25% 6.0 0.25 400
TCPWCH-2012HS-900TR 90 25% 6.0 0.30 400

電氣特性曲線圖 (TCPWCH-2012HS-120TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-120TR TCPWCH-1210HS-120TR

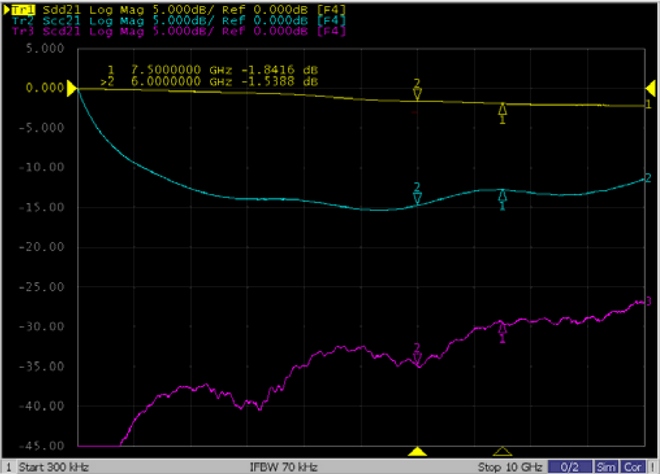

電氣特性曲線圖 (TCPWCH-2012HS-240TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-240TR TCPWCH-1210HS-240TR

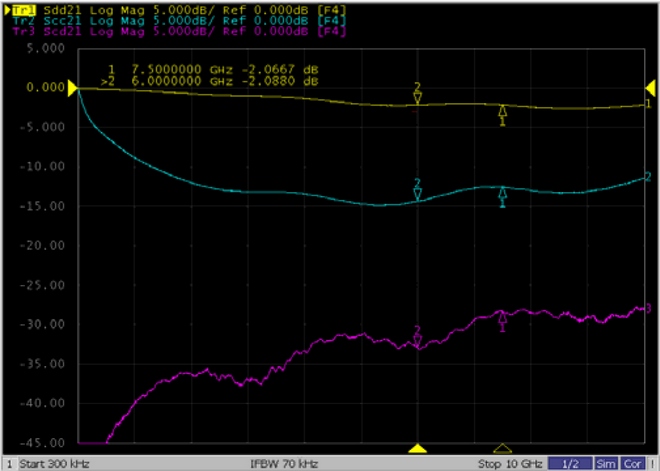

電氣特性曲線圖 (TCPWCH-2012HS-320TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-320TR TCPWCH-1210HS-320TR

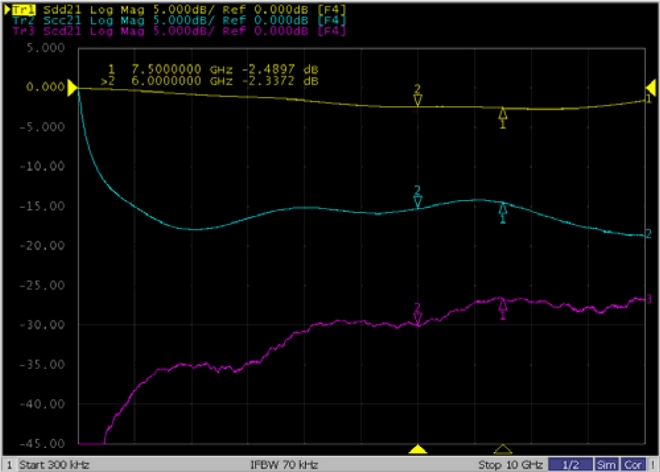

電氣特性曲線圖 (TCPWCH-2012HS-670TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-670TR TCPWCH-1210HS-670TR

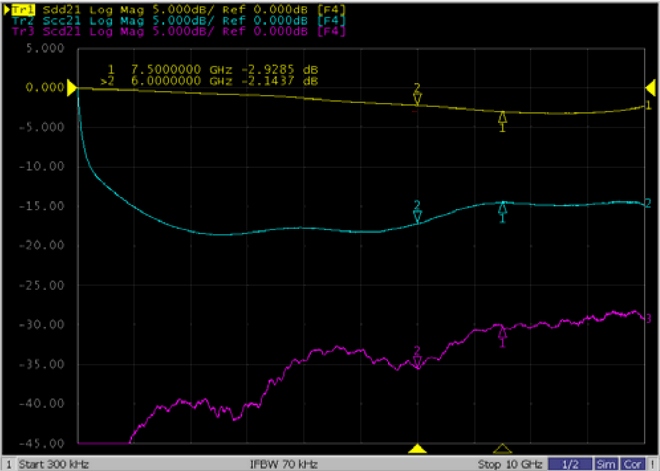

電氣特性曲線圖 (TCPWCH-2012HS-900TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-900TR TCPWCH-1210HS-900TR

料號標識 (TCPWC)

TCPWC H - 1210 HS - 250 TR

型號
TCPWC
閉磁
H Shielding

尺寸 (mm)
1210 1.00×0.20×0.035 EIA0504
2012 2.00×1.20×1.20 EIA0805
用途
HS High speed

阻抗 (Ω)
120 12Ω
250 25Ω
320 32Ω
900 90Ω
包裝方式
P 散裝
TR 編帶卷裝
