車規共模電感器 共模扼流圈 - (TCPWCH-4532AU)

德鍵 (TCPWCH-4532AU) 共模扼流線圈,完善車載控制器區域網路 CANbus 的解決方案。

< >
  • EMI 共模濾波器電感 - TCPWC 系列

TCPWCH-4532AU 車規共模電感器系列,主要用於汽車網絡應用,例如車載以太網,FlexRay 和 CANbus。當然,以太網已經是計算機周邊設備,通信設備,和多媒體的網絡協議。

眾所共知,噪聲的衰減值越高,其共模扼流圈的性能越好。德鍵利用最新的繞線技術,採用優質鐵氧體磁芯,來實現最有效的噪聲抑制設計。在噪聲頻帶具有高共模阻抗,在信號頻帶具有低差分模式阻抗。具有高耦合係數的低差模阻抗,使高速信號幾乎沒有失真。

貼片式 (TCPWCH-4532AU) 具有超薄的厚度 2.8mm,為減小體積、降低成本;四個電感值,方便選擇;低阻抗的線圈和嚴格的公差,可根據要求定制設計。兼容汽車所需的工作溫度 –40°C to +125°C。

德鍵可根據要求提供定制,也可以生產超出這些規格的電感器。與 TDK、Murata 共模電感、及 Vishay 共模扼流圈兼容。產品符合 RoHS,無鉛焊接技術及 100% 無鉛,充分滿足客戶及環境保護。聯繫我們的銷售部門以獲取更詳細的信息。

下載 PDF 版本: 車規共模電感器 共模扼流圈 (TCPWCH-4532AU) 車規設計

特性 :
  1. 符合 RoHS 和 AEC-Q200 汽車產業規格。
  2. 有效用於車載共模噪聲的 EMI 抑制。
  3. 工作溫度 –40°C to +125°C。
用途 :
  1. 高速信號輻射的預防措施,如 CANbus。
  2. 調製解調器,傳真,ISDN 等。

結構圖及規格尺寸 車規 (TCPWCH-4532AU)

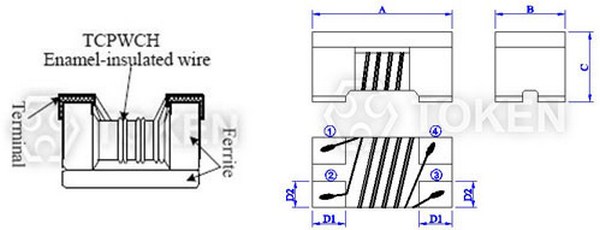

共模濾波器車規 (TCPWCH-4532AU) 結構圖

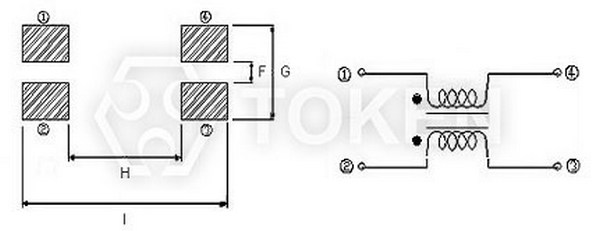

共模濾波器車規 (TCPWCH-4532AU) 結構圖 單位: mm (Inch)共模濾波器車規 (TCPWCH-4532AU) 結構圖 單位: mm (Inch)
型號 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCH-4532
(1812)
4.50±0.2
(0.177±0.008)
3.2±0.2
(0.126±0.008)
2.8±0.2
(0.110±0.008)
1.00
(0.039)
1.00
(0.039)
0.40
(0.016)
3.60
(0.141)
2.10
(0.082)
4.90
(0.192)

電氣特性規格 車規 (TCPWCH-4532AU)

產品料號 電感量 (µH)
100KHz/100mV
阻抗 (Ω)
TYP
10MHz
直流阻抗 (Ω)
Max.
定格電流 (mA)
Max.
定格電壓 (V)
(DC)
絕緣阻抗 (MΩ)
Min.
TCPWCH-4532AU-110YTR 11(+50/30%) 600 0.6 250 50 10
TCPWCH-4532AU-220YTR 22(+50/30%) 1200 1.0 200 50 10
TCPWCH-4532AU-510YTR 51(+50/30%) 2800 1.0 200 50 10
TCPWCH-4532AU-101YTR 100(+50/30%) 5800 2.0 150 50 10

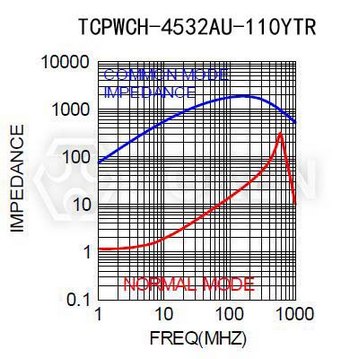

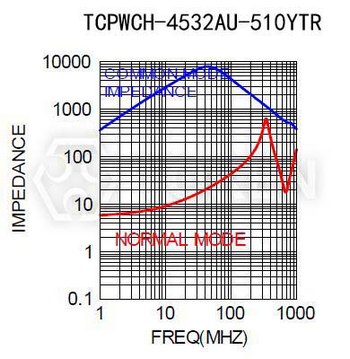

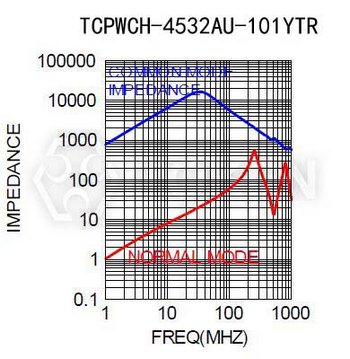

阻抗 VS 頻率曲線圖 車規 (TCPWCH-4532AU)

料號標識 車規 (TCPWC)

TCPWC H - 4532 AU - 110 Y TR

型號
TCPWCH
閉磁
H Shielding

尺寸
4532 4.5×3.2×2.8 EIA1812
用途
AU Automotive

電感量 (µH)
110 11 (µH)
220 22 (µH)
510 51 (µH)
101 100 (µH)
公差 (%)
Y +50/-30%
包裝方式
P 散裝
TR 編帶卷裝
