貼片開放式繞線超薄高電流電感 - TRWL 射頻系列

貼片開放式繞線超薄高電流電感(TRWL),超小體積電感,可提供較高的 Q 值。

< >
  • 貼片高電流繞線電感 - TRWL 系列

目前業界的片式固定繞線電感器以芯體主要分為兩大類工藝,第一種工藝製程:通常採用微小工字型磁芯,經繞線、焊接、電極成型,塑封等工序製成,這種類型片式電感器的優點:生產工藝簡單,電性能優良(電感值 L,和品質因素 Q 均高),適於大電流通過,可靠性良好等;缺點是受磁芯物理尺寸和製造工藝限制,進一步微小型化比較困難。

第二種工藝製程:是採用 H 型(或 Ⅱ 型)陶瓷芯,經過繞線、焊接、塗復、環氧樹脂封裝等工藝製成。由於電極已預制在陶瓷芯體上,製造工藝更為簡單,而且可進一步微小型化。德鍵貼片開放式 (TRWL) 超薄高電流電感器系列,就是採取這種結構設計的片式繞線電感器。片式 (TRWL) 的優點:高共振頻率的陶瓷體線繞結構,超小體積電感,可提供較高的 Q 值、超薄型,高電流,可用於自動化組配、極佳抗機械振動和耐擠壓,誤差值±2%。

德鍵電子 (TRWL) 主要產品品種有標準型:TRWL02 (EIA 0402)、TRWL03 (EIA 0603)、TRWL05 (EIA 0805)、TRWL06 (EIA 1206)、和 TRWL08 (EIA 1008)。超薄型有:TRWL05 (EIA 0805)、和 TRWL08 (EIA 1008) 兩款。高電流型:TRWL03 (EIA 0603)。高 Q 值型:TRWL05 (EIA 0805)、和 TRWL03 (EIA 0603) 兩款。款式多樣,自諧頻率高,適合工程人員選配最佳的高頻片式線繞電感器。

德鍵超薄貼片繞線電感 (TRWL) 系列,廣泛使用在移動電話(CDMA/GSM/PHS)、無線電話 (DECT/CT1CT2)、遙控裝置、安全保衛系統、無線自動控制、TCWLL、無線局域網/鼠標/鍵盤/耳機、VCO、RF模組及無線產品、基地台、 GPS 接收台、CATV 濾波器、調諧器、機頂盒、USB2.0、IEEE 1394 上。

下載 PDF 版本: 貼片開放式繞線超薄高電流電感 (TRWL)。

特性 :
  1. 超小體積電感,可提供較高的 Q 值。
  2. 小型貼片電感可用於自動化組配。
  3. 高共振頻率的陶瓷體線繞結構。
  4. 超薄型,高電流,誤差值±2%。
  5. 最小尺寸為 0402 (1005)。
  6. 極佳抗機械振動和擠壓。
用途 :
  1. TCWLL、無線局域網、鼠標、鍵盤、耳機。
  2. 遙控裝置,安全保衛系統,無線自動控制。
  3. CATV 濾波器,調諧器,機頂盒。
  4. 移動電話(CDMA/GSM/PHS)。
  5. 無線電話(DECT/CT1CT2)。
  6. VCO,RF 模組 無線產品。
  7. 基地台,GPS 接收台。
  8. USB 2.0,IEEE 1394。

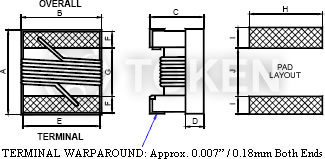

TRWL 系列 - 結構及尺寸

捲裝規格捲裝規格
膠帶包裝規格膠帶包裝規格
型號 A
Max.
B
Max.
C
Max.
D
Ref.
E F G H I J
常規型
TRWL02 (EIA 0402) 1.27 0.76 0.61 0.15 0.51 0.23 0.56 0.66 0.50 0.46
TRWL03 (EIA 0603) 1.80 1.12 1.02 0.38 0.76 0.33 0.86 1.02 0.64 0.64
TRWL05 (EIA 0805) 2.29 1.73 1.52 0.51 1.27 0.44 1.02 1.78 1.02 0.76
TRWL06 (EIA 1206) 3.56 2.16 1.52 0.50 1.20 0.50 2.20 1.93 1.02 1.78
TRWL08 (EIA 1008) 2.92 2.79 2.03 0.65 2.03 0.51 1.52 2.54 1.02 1.27
超薄型
TRWL05 (EIA 0805) 2.29 1.73 1.03 0.51 1.27 0.44 1.02 1.78 1.02 0.76
TRWL08 (EIA 1008) 2.92 2.79 1.40 0.65 2.03 0.51 1.52 2.54 1.02 1.27
高電流/高 Q 型
TRWL03 (EIA 0603) 1.80 1.12 1.02 0.38 0.76 0.33 0.86 1.02 0.64 0.64
TRWL05 (EIA 0805) 2.29 1.73 1.52 0.51 1.27 0.44 1.02 1.78 1.02 0.76
TRWL08 (EIA 1008) 2.92 2.79 2.03 0.65 2.03 0.51 1.52 2.54 1.02 1.27
Note: 色碼:
  • 0603 / 0805 / 1206 / 1008 系列 (0402 系列不用色碼標識)
  • 因尺寸小,故用顏色點標識電感值,每個系列的電感值,都可根據其顏色點識別它的電感值。

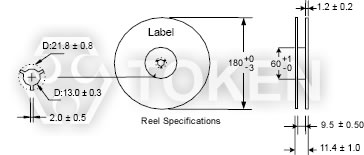

TRWL 系列 - 包裝數量及捲裝規格(單位: mm)

包裝數量及捲裝規格 - TRWL 系列包裝數量及捲裝規格 - TRWL 系列
料號 內襯塑膠帶 (PCS)
TRWL08 2000
TRWL06 2000
TRWL05 2000
TRWL03 4000
TRWL02 4000

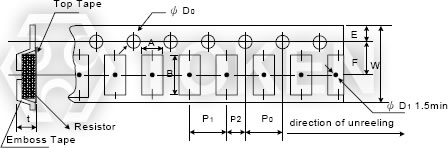

TRWL 系列 - 內襯塑膠帶規格(Unit: mm)

內襯塑膠帶規格- TRWL 系列內襯塑膠帶規格- TRWL 系列
產品型號 A
±0.10
B
±0.10
W
±0.2
E
±0.10
F
±0.1
P0
±0.10
P1
±0.10
P2
±0.05
ΦD0
+0.10
t
±0.05
TRWL08 2.70 2.80 8.0 1.75 3.5 4.00 4.00 2.00 1.50 2.00
TRWL06 1.95 3.50 8.0 1.75 3.5 4.00 4.00 2.00 1.50 1.50
TRWL05 1.85 2.30 8.0 1.75 3.5 4.00 4.00 2.00 1.50 1.45
TRWL03 1.12 1.85 8.0 1.75 3.5 4.00 4.00 2.00 1.50 0.96
TRWL02 0.71 1.16 8.0 1.75 3.5 4.00 2.00 2.00 1.50 0.65

TRWL 系列 - 機械性能試驗

項目 規格 測試方法
電感值 參照標准電氣特性規格書 HP4291B
Q 值 HP4291B
共振頻率 HP8753D
直流阻抗 Micro-Ohm meter (Gom-801G)
定格電流 加電流至線圈,電感變化量必須小于原始值的10%
超負荷測試 電感沒有明顯的外表損傷 施以兩次以五分鐘為一周期的額定直流電測量
耐電壓 電感沒有明顯的外表損傷 施以500V工作電壓至電感端腳一分鐘
絕緣阻抗 1000MΩ min 施以100V工作電壓至電感端腳

TRWL 系列 - 電氣性能試驗

項目 規格 測試方法
耐振動試驗 外觀:無損傷
電感值變化率:±5%以內
Q值變化率:±10%以內
測試物應焊在基板上
擺動頻率:10 to 55 to 10 Hz for 1 min
擺幅:1.5mm
時間:於每一軸向擺動 2hrs (X,Y,Z),共 6hrs
耐焊接熱 焊接溫度:260±5°C
浸入時間:10±2秒
黏著性試驗
(拉力試驗)
1 lbs. For 0402
2 lbs. For 0603
3 lbs. For the rest
物件應焊在鍍錫銅板上 (260±5°C 10秒鐘)。 震動測試儀應安裝在物件一側。 物件須能承受 2-4 Pounds 而不會鬆散。
落下試驗 無異常現象 從每一邊及每一角依序釋落,共落下十次
落下高度:100厘米
重量:125g
可焊性試驗 90%覆蓋焊錫 電感須浸入 235±5°C 溶錫鍋內 5 秒鐘
抗溶性測試 外觀無現損傷 MIL-STD202F 215D 方法

TRWL 系列 - 氣候試驗

項目 規格 測試方法/td>
溫度特性 外觀:無損傷
電感值變化率:±10%以內
Q值變化率:±20%以內
-40°C~+125°C
耐溫特性 溫度:40±2°C
相對溫度:90~95%
時間:96hrs±2hrs
標准室內時間2小時測量
低溫貯存試驗 溫度:-40±2°C
時間:48±2hrs
Inductors are tested after 1 hour at room temperature
熱沖擊試驗 一次循環:
Step Temperature (°C) time (min)
1 -25±3 30
2 25±2 15
3 85±3 30
4 25±2 15
總數:5 次循環
高溫貯存試驗 溫度:125±2°C
時間:48±2hrs
標准室內時間1小時測量
高溫負載壽命 沒有明顯開路損傷 溫度:85±2°C
時間:1000±12hrs
負載︰允許直流電流
溼度負載壽命 溫度:40±2°C
相對濕度:90~95%
時間:1000±12hrs
負載︰允許直流電流

Note: 儲存溫度:25±3°C;濕度:<80%RH。

繞線電感 TRWL 系列 - 料號標識

TRWL 03 J T S 1N6 S
型號
TRWL
尺寸 (L×W) (mm)
02 1.00×0.50 EIA0402
03 1.60×0.80 EIA0603
05 2.00×1.20 EIA0805
06 3.20×1.60 EIA1206
08 2.50×2.00 EIA1008
誤差值
G ±2%
J ±5%
K ±10%
M ±20%
包裝方式
T 編帶卷裝
設計代碼
S Standard Inductor
L Low Profile Inductor
H High Current and High Q
電感值
1N6 1.6nH
82N 82nH
R27 270nH
1R0 1000nH
100 10000nH
端子
G 鉬/錳或鎢鍍金
S 鈀/銀鍍錫
