低頻至中頻陶瓷諧振器 (ZTB)

陶瓷諧振器 (ZTB) 190 ~ 1250 KHz 产品简介

< >

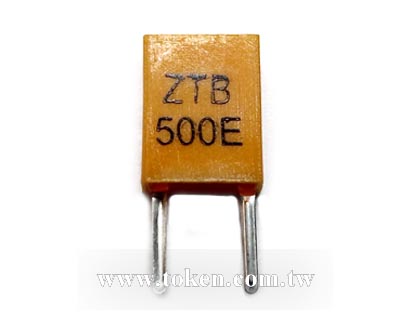

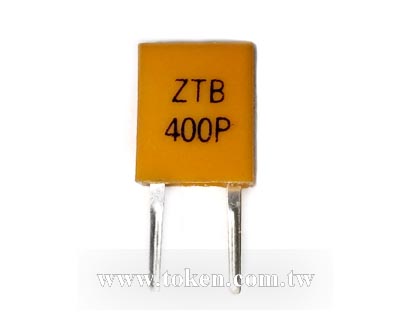

  • 陶瓷諧振器 KHz - ZTB 系列
  • Ceramic Resonators (KHz) ZTB456F16
  • Ceramic Resonators (KHz) ZTB456F16
  • Ceramic Resonators (KHz) ZTB456F16
  • Ceramic Resonators (KHz) ZTB456F16

陶瓷諧振器,是一種壓電元器件,類似於石英晶體,可以把電能轉換為機械能,也可以把機械能轉換為電能。具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上。

德鍵電子 ZTB 中頻諧振器系列(與村田 CSB 系列相容)提供給工程師一個低頻段的諧振元器件,頻率範圍在 190kHz 至 1250kHz,頻率公差為 ±0.5%。由於 ZTB 陶瓷諧振器是應用面積振蕩的壓電陶瓷元器件,故尺寸會因頻率不同而不同。特殊的頻點及引腳亦可提供設計,請與德鍵業務聯系。

下載 PDF 版本: 陶瓷諧振器 (ZTB)。

主要特性 :
  1. 頻率精度 (at 25°C) (%):±2kHz,或 ±0.5%。
  2. 溫度穩定性 (-20°C ~ +80°C) (%):±0.3。
  3. 老化率(10年)(%) ±0.3。
  4. 與村田諧振器 CSB 兼容。
  5. 可搭配多種不同 IC。

陶瓷諧振器 (ZTB) 尺寸 (單位: mm   公差: ±0.3mm)

陶瓷諧振器 KHz (ZTB) 系列 尺寸圖陶瓷諧振器 KHz (ZTB) 系列 尺寸圖
頻率範圍
(kHz)
W
T
H
S
腳距
L
引線長
190~249 13.5 3.6 14.7 10.0 8.0
250~374 11.0 3.6 12.2 7.7 7.0
375~429 7.9 3.6 9.3 5.0 6.0
430~699 7.0 3.5 9.0 5.0 4.0(6.0)
700~1250 5.1 2.2 6.3 2.5 4.0

陶瓷諧振器 (ZTB) 技術特性

型 號 頻率精度
(at 25°C)
諧振阻抗
(Ω)
溫度穩定性
(-20°C~+80°C)(%)
老化率(10年)(%) 負載電容(pF)
C1 C2
ZTB82 ~ ZTB189 * ±2kHz ≤20 ±0.3 ±0.3 / /
ZTB190D ~ ZTB249D ±1kHz ≤20 ±0.3 ±0.3 330 470
ZTB250D ~ ZTB374D ±1kHz ≤20 ±0.3 ±0.3 220 470
ZTB375P ~ ZTB429P ±2kHz ≤20 ±0.3 ±0.3 120 470
ZTB430E ~ ZTB509E ±2kHz ≤20 ±0.3 ±0.3 100 100
ZTB510P ~ ZTB699P ±2kHz ≤30 ±0.3 ±0.3 100 100
ZTB700J ~ ZTB999J ±0.5% ≤70 ±0.3 ±0.3 100 100
ZTB1000J ~ ZTB1250J ±0.5% ≤100 ±0.3 ±0.3 100 100

注 : ZTB82 ~ ZTB189 系列為新產品,可根據客戶要求設計。

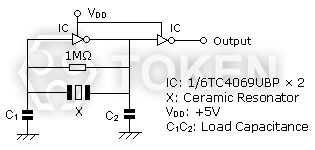

陶瓷諧振器 (ZTB) 測試電路

陶瓷諧振器 KHz (ZTB) 系列 測試電路陶瓷諧振器 KHz (ZTB) 系列 測試電路

陶瓷諧振器 (ZTB) 料號標識

ZTB455E P
型號
包裝方式
P 散裝
TR 編帶卷裝
