熔斷電阻器 保險絲電阻器 (FRN、FKN、FSQ)

(FRN、FKN、FSQ) 熔斷電阻器 - 產品簡介

德鍵(FRN、FKN、FSQ)熔斷型保險絲電阻器,具有最佳的兩個世界。

< >
  • 瓷盒水泥熔斷保險絲電阻器 - FRN, FKN, FSQ 系列
  • 熔斷保險絲電阻器 (FRN, FKN, FSQ)
  • 金屬膜保險絲熔斷電阻器 (FRN, FKN, FSQ)
  • 繞線保險絲熔斷電阻器 (FRN, FKN, FSQ)

小型電源供應器和電池充電器的消費產品設計師,可以受益於一個熔斷電阻卓越雷擊和脈衝性能,及低成本效益的方案。

德鍵電子提供了電阻器與保險絲組合系列:金屬膜或碳薄膜型熔斷保險絲電阻器 (FRN),線繞型熔斷保險絲電阻器 (FKN),及瓷盒保險絲熔斷電阻器 (FSQ)。德鍵 FRN 系列適用於需要浪湧保護的電子電路設備,是以理想的低成本替代傳統的解決方案。

堅固的水泥瓷盒繞線熔斷電阻器 FSQ 和線繞熔斷電阻器 FKN 適用於電源應用,包括整個電信、軍事、和工業市場,及在電路設計中替換碳晶實芯電阻器需要。

保險絲型熔斷電阻器作為部分德鍵輸入保護範圍,這款電阻器提供了一個關鍵的熔解決方案,並完全可訂製的,以配合個別應用設計要求。FRN、FKN、FSQ 是多方面的元器件,提供無可比擬脈衝性能及熔斷保護的能力,符合設計工程師最重視的電阻器關鍵性能,堅固、強大、多元性。

德鍵的客戶設計訂製解決方案,旨在成功及時滿足客戶需要的技術和成本效益。電郵或電洽我們此產品最新資訊。

下載 PDF 版本: 保險絲電阻器 熔斷電阻器 (FRN、FKN、FSQ)。

特性 :
  • 低成本,低噪聲,減少電路元器件。
  • 產品符合無鉛引線和 RoHS 標準。

應用 :
  • 電訊通信,家用電器,浪湧脈衝防護,雷擊保護,小電源和電池充電器輸入保護。

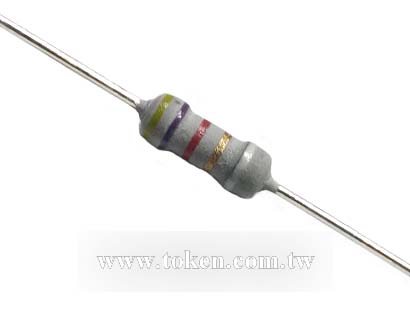

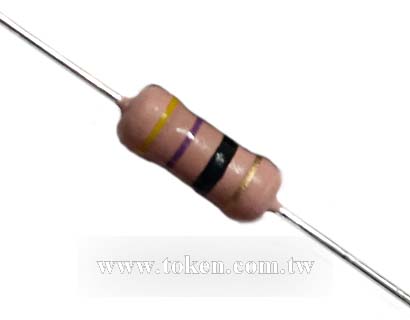

(FRN) 金屬膜或碳膜熔斷型 規格 & 尺寸

(FRN)金屬膜或碳膜熔斷電阻器 (FRN) 金屬膜或碳膜型熔斷電阻器 - 尺寸(單位: mm)
型號 額定
功率
尺 寸 (mm) 阻值範圍 絕緣耐電壓
L ± 1.5 D ± 1 H ± 3 d ± 0.05
FRN 1/4W
1/2W
1W
2W
3W
6
6
9
11
15
2.3
2.3
3.0
4.0
5.0
26
26
26
26
35
0.40~0.50
0.50~0.55
0.50~0.55
0.75~0.80
0.75~0.80
0.22Ω~100KΩ
0.22Ω~100KΩ
0.22Ω~100KΩ
0.3Ω~100KΩ
0.3Ω~100KΩ
300V
300V
350V
500V
500V

(FKN) 線繞熔斷型 規格 & 尺寸

(FKN) 線繞熔斷型電阻器 (FKN) 線繞熔斷電阻器 - 尺寸(單位: mm)
型號 額定
功率
尺 寸 (mm) 阻值範圍 絕緣耐電壓
L ± 1.5 D ± 1 H ± 3 d ± 0.05
FKN 1W
2W
3W
5W
6W
9
11
15
17
24
4.5
5.0
5.5
6.5
8.5
26
26
35
35
38
0.50~0.55
0.75~0.80
0.75~0.80
0.75~0.80
0.75~0.80
0.1Ω~22Ω
0.1Ω~60Ω
0.1Ω~100Ω
0.2Ω~200Ω
0.3Ω~250Ω
500V
500V
500V
500V
500V

(FSQ) 瓷盒保險絲熔斷型 規格 & 尺寸

(FSQ) 瓷盒熔斷保險絲電阻器 (FSQ) 瓷盒保熔斷險絲電阻器 - 尺寸(單位: mm)
型號 額定
功率
尺 寸 (mm) 阻值範圍 絕緣耐電壓
L ± 1.5 H ± 0.5 W ± 0.5 H ± 3 d ± 0.05
FSQ 2W
3W
5W
7W
10W
18
22
22
35
48
7
8
9
9
9
7
8
10
10
10
35
35
35
35
35
0.50~0.55
0.75~0.80
0.75~0.80
0.75~0.80
0.75~0.80
0.1Ω~22Ω
0.1Ω~120Ω
0.2Ω~120Ω
0.3Ω~250Ω
0.3Ω~500Ω
1000V
1000V
1000V
1000V
1000V

(FRN,FKN,FSQ) 電氣特性

測 試 項 目 條 件 規 格
溫度使用範圍 -30°C~155°C
溫度系數 -30°C~150°C ± 200PPM / °C
短時間超負載 2 times of rated voltage for 5 sec. ± 2 %
溫度循環 -30°C~85°C for 5 cycles ± 1 %
負載壽命 25°C on-off cycle 1,000 hrs. ± 5 %
耐濕壽命 40°C 95°C RH on-off cycle 1,000 hrs. ± 5 %
浸錫槽 270°C for 3 sec. ± 1 %
不燃性 16 times of rated wattage for 5 min. not flamed

(FRN,FKN,FSQ) 熔斷特性

功 率 熔 斷 時 間
16 X Rated Wattage Within 2 min
24 X Rated Wattage Within 1 min
32 X Rated Wattage Within 30 sec.

FRN, FKN, FSQ 熔斷型保險絲電阻器 - 應用注意事項

不同於保險絲,保險絲型熔斷電阻器,其熔斷性能是功率或功耗,而不是電流。
功率可以計算,如以下公式:

功率 = 安培 2 × 電阻值

熔斷裝置應用注意事項:
  1. 當使用前,應當確認在突發過負載的情況,是在熔斷條件的範圍內。
  2. 在正常的狀況下,使用過負載超過額定電壓時,請事先諮詢德鍵業務。因為這種過負載會損壞電阻器。
  3. 當電阻器被大電流熔斷後,繼續施加最高開路電壓或更低時,可能會發生電弧現象,而造成電路版的損壞。
  4. 請事先諮詢德鍵業務有關最大的開路電壓,因為它隨不同的應用而不同。

(FRN) 薄膜熔斷型電阻器 - 料號標識

FRN 1/2W 0.47R J TB
型號
FRN
額定功率 (W)
1/4W
1/2W
1W
2W
3W
阻值 (Ω)
R47 0.47Ω
47R 47Ω
470R 470Ω
4K7 4.7KΩ
47K 47KΩ
阻值公差 (%)
J ±5%
包裝方式
P 散裝

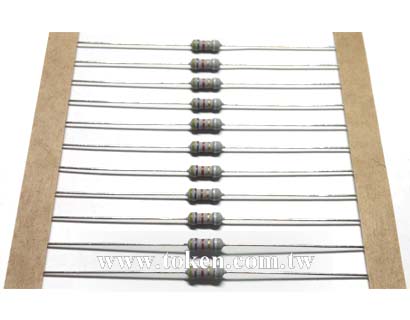

TB 編帶盒裝

(FKN) 線繞熔斷電阻器 - 料號標識

FKN 2W 0.47R J TB
型號
FKN
額定功率 (W)
1W
2W
3W
5W
6W
阻值 (Ω)
R47 0.47Ω
47R 47Ω
470R 470Ω
4K7 4.7KΩ
47K 47KΩ
阻值公差 (%)
J ±5%
包裝方式
P 散裝
TB 編帶盒裝

(FSQ) 水泥瓷盒保險絲熔斷電阻器 - 料號標識

FSQ 5W 0.47R J P
型號
FSQ
額定功率 (W)
2W
3W
5W
7W
10W
阻值 (Ω)
R47 0.47Ω
47R 47Ω
470R 470Ω
4K7 4.7KΩ
47K 47KΩ
阻值公差 (%)
J ±5%
包裝方式
P 散裝
