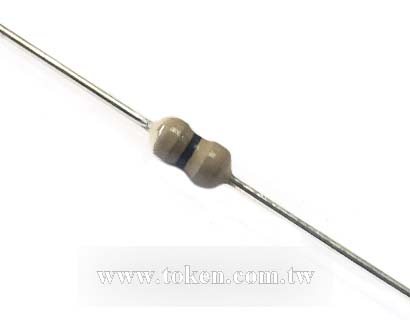

碳膜電阻器 (CF)

碳膜電阻器 - (CF) 產品簡介

碳膜電阻器(CF)提供最佳的成本效益辦法。

< >
  • 碳膜電阻器 CF 系列
  • Carbon Film Resistors - CF Series
  • Carbon Film Resistors - CF Series

碳膜電阻器是目前電子、電器、資訊產品使用量最大,價格最便宜,品質穩定,信賴度高的電子元器件。碳膜電阻是從高溫真空中分離出來的碳有機化合物,碳素皮膜緊密附著於瓷棒表面,經壓帽切割調值,再塗上環氧樹脂密封保護。

德鍵電子提供商業級的低功耗碳薄膜電阻,為設計工程師提供了一種高品質、經濟型的功率電阻。指定的 CF 碳膜系列電阻器,提供兩種尺寸,標準 CF 和小型化 CFS 尺寸,碳膜電阻提供不需要浪湧保護或公差精度要求的應用,統一的塗層、高品質、和高性能。

通用型的商業級碳膜 CF 系列,採用阻燃性的被覆塗裝,是消費電子和電器設備理想的選擇。CF 碳膜電阻器系列,具有寬廣的阻值範圍和額定功率達 3W 於標準的 CF 尺寸,及達到 5W 於小型化 CFS 尺寸,高品質的性能適合一般用途的應用。

CF 系列電阻非常適合一般用途的應用,包括電氣設備,小型家電和消費電子產品,如電視機和其它大批量產品。CF 系列標準公差是 G (±2%) 和 J (±5%),阻值範圍從 0.5Ω to 22MΩ。

德鍵碳膜電阻器 CF 系列符合 RoHS 標準,並兼容高溫焊接工藝,通常採用的無鉛焊料。同時,因應多樣化的產品應用,德鍵可提供不同的引腳加工形成。電郵或電洽我們此產品最新資訊。

下載 PDF 版本: 碳膜電阻器 (CF)。

特性 :
  1. 工作溫度範圍: -55°C~+155°C。
  2. 小型化功率可達 5W at +25°C。公差精度: G (±2%), J (±5%)。
  3. 軸向引線型,高功率的小尺寸。無鉛 Pb,符合 RoHS 規範。

應用 :
  1. 計算機,消費電子,電訊通信,家用電器,汽車,儀器儀表。

(CF) 碳膜電阻器 規格及尺寸(單位: mm)

碳膜電阻器 - CF 尺寸圖(單位: mm) 碳膜電阻器 - CF 尺寸圖(單位: mm)
型號 尺寸 (mm) 最大
工作電壓
最大
負載電壓
阻值範圍
CF CFS L D H d±0.05 ± 2%(G) ± 5%(J)
1/8 W   3.2±0.2 1.5 ±0.2 26±1 0.40~0.45 200 400 10Ω-470K 1Ω-4.7M
1/6 W 1/4 W 3.2±0.2 1.5±0.2 26±1 0.40~0.45 200 400 1Ω-10M 0.5Ω-22M
1/4 W 1/2 W 6.2±0.5 2.3±0.3 26±1 0.40~0.50 250 500 1Ω-10M 0.5Ω-22M
1/3 W 1/2 W 8.5±0.5 2.8±0.3 26±1 0.50~0.55 250 500 1Ω-10M 0.5Ω-22M
1/2 W 1 W 9.0±0.5 3.0±0.5 26±1 0.50~0.55 350 700 1Ω-10M 0.5Ω-22M
1 W 2 W 11±1.0 4.0±0.5 35±3 0.75~0.80 500 1000 1Ω-10M 0.5Ω-22M
2 W 3 W 15±1.0 5.0±0.5 35±3 0.75~0.80 500 1000 1Ω-10M 0.5Ω-22M
3 W 5 W 17±1.0 6.0±0.5 35±3 0.75~0.80 500 1000 1Ω-10M 0.5Ω-22M

(CF)碳膜電阻器 電器特性

測試項目 條件 規格
使用溫度範圍 -55°C ~ +155°C
短時間過負載 2.5 Times of rated voltage for 5sec. ± 1%
負載壽命 70 °C on-off cycle 1,000hrs. ± 5%
耐濕壽命 40 °C 95% RH on-off cycle 1,000hrs ± 5%
浸錫試驗 350 °C for 3sec. ± 0.5%
溫度循環 -30 °C~85 °C 5cycles ± 2%
溫度係數 1Ω~22KΩ
22KΩ~510KΩ
510KΩ~1MΩ
1MΩ~2.2MΩ
2.2MΩ~5.1MΩ
± 300 PPM / °C
± 450 PPM / °C
± 800 PPM / °C
± 1000 PPM / °C
± 1400 PPM / °C

(CF)碳膜電阻器 料號標識

CF - 2W 100R J TB

型號
CF
CFS

額定功率(W)
1/8W
1/6W
1/4W
1/3W
1/2W
1W
2W
3W
5W
阻值 (Ω)
1R
10R 10Ω
100R 100Ω
10K 10KΩ
10K 10KΩ
10M 10MΩ
22M 22MΩ
阻值公差 (%)
G ±2%
J ±5%
包裝方式
TB 盒裝
