繞線功率起動 制動電阻器 (DST)

大功率制動 起動電阻器 - (DST) 產品簡介

高功率起動型電阻器適用於應用負載電流脈衝浪湧 (DST)

< >
  • 大功率起動型繞線電阻器 制動電阻器 - DST 系列

德鍵採用高級重型的電組合金線,電阻值範圍可以達到較低阻值,增強大電流承載能力,適用於各種形狀電阻箱的功率電阻組件,可依客戶需求製成半調整型電阻器。

德鍵 DST 系列符合 RoHS 和無鉛標準。對於規格外參數和客戶定製的特殊應用,請與德鍵業務部門聯繫,商討細節。

PDF 文檔下載 大功率制動 起動電阻器 - (DST)。

DST 起動型功率電阻結構 :
  1. 依據阻值決定圈數及合金線電阻信的長度。
  2. 順著陶瓷管上旋狀牙溝纏繞,配裝固定架組件。
  3. 管狀陶瓷絕緣體,採用粗大口徑的高級電阻合金線。
  4. 電鍍金屬部件以防止高溫度工作的氧化,和防止腐蝕。提供高起動性能和應用能力。

特性 :
  1. 低阻值範圍 0.5Ω-7Ω。
  2. 功率高達 500W ~ 1000W,阻值公差 ±10%。
  3. 具有耐高溫,高熱耗散,及低溫度係數與阻值的變化成正比。
  4. 適用於瞬間浪湧及電流加載應用。

應用 :
  1. 制動電阻器、大電力電阻器 剎車電阻器 負載電阻器,馬達的啟動器,負載測量。
  2. 工業機械,電力分配,動態制動,負載功耗,限流,儀器儀表和自動化控制裝置。

大功率起動型 (DST) 規格尺寸

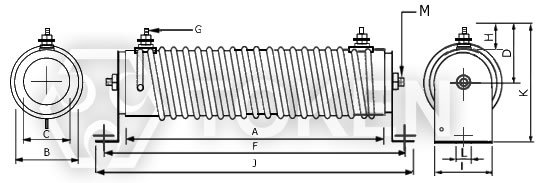

電力型手搖螺杆式電阻器 (BSR) 結構尺寸圖大功率起動型繞線電阻器 (DST)500W 尺寸圖

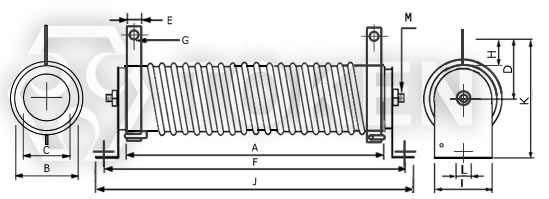

電力型手搖螺杆式電阻器 (BSR) 結構尺寸圖大功率繞線起動型電阻器 (DST)600W - 1000W 尺寸圖
功率 尺寸(Unit: mm) 阻值範圍 (Ω)
A B C D E F G H I J K L Weight
500W 280 40 23 45 15 326 6 22 34 346 85 8 970/g 3.5Ω-7Ω
600W 300 44 26 50 15 342 8 32 34 362 90 8 1277/g 0.5Ω-3Ω
1000W 420 48 30 56 15 470 8 32 40 490 105 9 1887/g 0.8Ω-3Ω

注意 : 產品尺寸可能變更,請以實際產品尺寸或本公司最新規格書為準。

大功率起動型 (DST) 料號標識

DST 1000W 0.5R K G
型號
DST
額定功率 (W)
500W~1000W
阻值 (Ω)
Indicates resistance value in units of ohms.
阻值公差 (%)
K ±10%
組合方式
C 卡夹式支架
G 水平式支架
N 無架型
Z 立式型支架
