TO-220 塑封模壓功率電阻 (RMG50)

TO-220 功率電阻器 - (RMG50) 產品簡介

TO-220 (RMG50)功率電阻,讓電路板保持涼爽。

< >

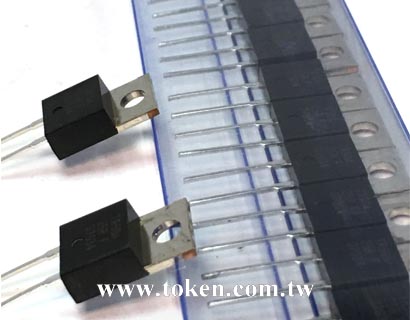

  • TO-220 功率電阻 (RMG50)
  • TO-220 Power Resistors - RMG50 Series
  • TO-220 Power Resistors - RMG50 Series

德鍵電子 50W 功率電阻系列採用易於安裝的小型 TO-220 封裝,具有熱性能卓越、高絕緣度、及廣泛的電阻值範圍。RMG50 為無電感元件,體積小可節省電路板上的寶貴空間,使設計人員能夠縮減他們最終產品的尺寸。

RMG50 系列採用絕緣斜錐塑封盒,將 TO-220 開放式絲印電阻基板封裝,以達到最大的散熱性能。RMG50 功率電阻結構設計允許三種散熱方法,因此具有特別優秀的高功率處理特性。

似煙囪效果的絕緣斜錐塑封盒附在陶瓷基板,迫使熱空氣對流並從"頸狀"的煙囪,將熱氣從組件排離。

功率電阻利用這三種散熱的方法,包括通過散熱板的傳導,電阻器表面輻射,及通過散熱管的對流。高功率電阻器 RMG50 典型的應用,包括開關式電源電路,馬達控制和驅動電路,逆變器和工業電力設備。

日前推出的這些元件主要針對產業焊接機、測試設備、UPS、機車及基地台系統等終端產品中的電源、電流感應、電源轉換、高速開關、RF應用、脈衝生成、負載電阻、緩衝器、脈衝處理電路及放大器應用。

電阻範圍從 0.05Ω to 10KΩ,供差精度 ±0.50% 和 ±10%,工作溫度範圍為 -65°C 至 +150°C。RMG50 系列的 TO-220 封裝設計,提供需要更大功率應用一個最佳的選擇。

德鍵可依客戶需求生產上述規格外的指標,並為全球客戶及應用和設計工程全面支持的服務。請聯繫我們與您的特定需求。

下載 PDF 版本: TO-220 塑封模壓功率電阻 (RMG50)。

特性 :
  1. 無感/低感量。
  2. TO-220 模壓塑封包裝。
  3. 只用一顆螺絲,便可安裝於散熱器上。
  4. 保護性高的模壓塑封外盒,且易於安裝。
  5. 安裝散熱器,@25°C 的溫度,最高功率可達 50W。
應用 :
  1. 電壓整流器。
  2. 脈衝控製系統。
  3. 切換型電源供應器。
  4. 針對高頻率的無感設計。
  5. 不間斷供電電源緩衝電路器。

TO-220 電阻器 (RMG50) 尺寸 (單位: mm)

TO-220 功率電阻器 (RMG50) 尺寸圖 (單位: mm)TO-220 功率電阻 (RMG50)
尺寸 (單位: mm)
規格 W H T T1 T2 B B1 C D D1
RMG50 10.15
~
10.67
16.00
~
16.52
2.92
~
3.44
0.40
~
0.60
1.52
~
2.04
11.43
~
13.97
2.54
~
4.06
4.82
~
5.34
0.66
~
0.86
1.14
~
1.40

TO-220 電阻器 (RMG50) 電氣特性規格

阻值範圍 阻值公差 溫度系數 (PPM/°C)
0.05Ω~1Ω ±5.00%
±10.0%
-
2Ω~5Ω ±1.00%
±5.00%
±10.0%
±200
5Ω~10Ω ±1.00%
±5.00%
±10.0%
±100
±200
11Ω~10KΩ ±0.50%
±1.00%
±5.00%
±10.0%
±50
±100
±200
  • 最大工作電壓 350V;壓電強度 1800VAC;絕緣阻抗:10GΩ min。
  • 工作溫度:-65°C to +150°C;可提供的阻值範圍 < 1Ω。

TO-220 電阻器 (RMG50) 環境特性規格

測試項目 規格標準 測試條件
溫度系數 10Ω and above, ±50ppm/°C
1Ω and 10Ω, (±100ppm)/°C
Referenced to 25°C, ΔR taken at +105°C
短時間過負載 Δ R±0.3% 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
負載壽命 Δ R±1.0% MIL-R-39009,2,000 hours at rated power.
耐濕性 (穩定狀態下) Δ R±0.5% MIL-STD-202F, Method 103B
40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours.
耐熱性 Δ R±0.3% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子強度 Δ R±0.2% MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N.
高頻率震動 Δ R±0.2% MIL-STD-202, Method 204, Cond.D.
  • 引線材質:鍍錫銅線。 最大轉矩0.9 Nm。無散熱器下,在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。
  • 塑裝盒的表面溫度的量測,需用熱電耦量於所使用的散熱器上所安裝本器件的中央位置。
  • 功率的使用極限,取決於塑裝盒的表面溫度。熱油膏需使用正確。

TO-220 電阻器 (RMG50) 降额曲线

功率皮膜塑封模壓電阻 (TO-220 RMG50) 降额曲线功率皮膜塑封模壓電阻 (TO-220 RMG50) 降额曲线

TO-220 電阻器 (RMG50) 料號標識

RMG 50 J P D 10R
型號
額定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包裝方式
T 管裝
P 散裝
溫度系數 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
