TO-220 功率無感電阻器 (RMG35)

TO-220 無感功率電阻器 - (RMG35) 產品簡介

TO-220 無感功率電阻器 (RMG35),擁有優良的熱性能。

< >
  • TO-220 功率無感電阻器 (RMG35)
  • TO-220 Power Resistors - RMG35 Series
  • TO-220 Power Resistors - RMG35 Series
  • TO-220 Power Resistors - RMG35 Series
  • TO-220 Power Resistors - RMG35 Series

德鍵電子發布了一系列無感功率電阻器,額定功率 35W,晶體管式封裝 TO-220,給予電力電子設計工程師,提供了表面貼裝和插件固定電阻器全面的高功率,及在密集的電源電路的卓越散熱性能。

德鍵 RMG35 功率無感電阻器,是為將熱量從電阻組件元素完整傳導到 TO 封裝式的金屬框架而設計的,使設計工程師能夠明確高功率、高電力、於電子電路的操作過程中產生的溫升。

其優良的熱性能和卓越的額定功率,使 RMG35 系列電阻器適用於開關電源電路,電機控制和驅動電路,汽車電子,工業電力設備及 UPS 系統。除此之外,其無感性能具有卓越的高頻特性,適用於工業級的高頻射頻電源,射頻線性放大器,射頻電路的終端電阻等。

RMG35 系列配置兩耐熱加增型引線,工業標準封裝設計,可直接安裝在散熱板上。德鍵可依客戶需求生產上述規格外的指標,並為全球客戶及應用和設計工程全面支持的服務。

德鍵 RMG35 功率無感電阻系列符合 RoHS 標準,並兼容高溫焊接工藝,採用的無鉛焊料。
請聯繫我們與您的特定需求。

下載 PDF 版本: TO-220 功率無感電阻器 (RMG35)。

特性 :
  1. 安裝散熱器,@25°C 的溫度,最高功率可達 35 瓦。
  2. 對散熱器低熱阻在 Rth < 4.28°C/W。
  3. 保護性高的模壓塑封外盒,且易於安裝。
  4. 只用一顆螺絲,便可安裝於散熱器上。
  5. 無感/低感量,高絕緣度。
應用 :
  1. 低能量脈衝載入。
  2. 射頻功率放大器。
  3. 交換式電源供應。
  4. 自動化機控制器電壓調節。
  5. 不間斷電源緩衝電路電路。

TO-220 功率無感 (RMG35) 尺寸 (單位: mm)

TO-220 功率電阻器 (RMG35) 尺寸圖 (單位: mm)TO-220 功率無感電阻器 (RMG35)
尺寸圖 (單位: mm)
規格 W H T T1 T2 B B1 C D D1 G R M N
RMG35 9.91
~
10.41
14.50
~
15.00
4.06
~
4.82
0.55
~
0.70
2.05
~
2.52
12.70
~
14.70
4.00 4.83
~
5.33
0.70
~
0.86
1.17
~
1.37
2.85
~
3.05
3.55
~
3.75
5.85
~
6.35
1.20
~
1.40

TO-220 功率無感 (RMG35) 電氣特性規格

阻值範圍 阻值公差 溫度系數 (PPM/°C)
0.05Ω~1Ω ±5.00%
±10.0%
-
>0.1Ω~1Ω ±1.00%
±5.00%
±10.0%
-
>1Ω~3Ω ±1.00%
±5.00%
±10.0%
±300
>3Ω~10KΩ ±1.00%
±5.00%
±10.0%
±100
±200
>10Ω~10KΩ ±0.50%
±1.00%
±5.00%
±10.0%
±50
±100
±200
  • 最大工作電壓 350V;壓電強度 1800VAC;絕緣阻抗:10GΩ min。
  • 工作溫度:-65°C to +150°C;可提供的阻值範圍 < 1Ω。

TO-220 (RMG35) 環境特性規格

測試項目 規格標準 測試條件
溫度系數 10Ω and above, ±50ppm/°C
1Ω and 10Ω, (±100ppm)/°C
Referenced to 25°C, ΔR taken at +105°C
短時間過負載 Δ R±0.3% 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
負載壽命 Δ R±1.0% MIL-R-39009,2,000 hours at rated power.
耐濕性 (穩定狀態下) Δ R±0.5% MIL-STD-202F, Method 103B
40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours.
耐熱性 Δ R±0.3% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子強度 Δ R±0.2% MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N.
高頻率震動 Δ R±0.2% MIL-STD-202, Method 204, Cond.D.
  • 引線材質:鍍錫銅線。 無散熱器下,在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。最大轉矩 0.9 Nm
  • 塑裝盒的表面溫度的量測,需用熱電耦量於所使用的散熱器上所安裝本器件的中央位置。
  • 功率的使用極限,取決於塑裝盒的表面溫度。熱油膏需使用正確。

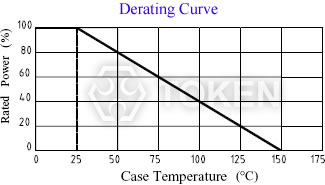

TO-220 (RMG35) 降额曲线

TO-220 功率無感電阻 (RMG35) 降额曲线TO-220 功率無感電阻 (RMG35) 降额曲线

TO-220 功率無感 (RMG35) 料號標識

RMG 35 J P D 10R
型號
額定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包裝方式
T 管裝
P 散裝
溫度系數 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
