TO-220 塑封模壓 無感功率電阻 (RMG30)

無感功率電阻器 - (RMG30) 產品簡介

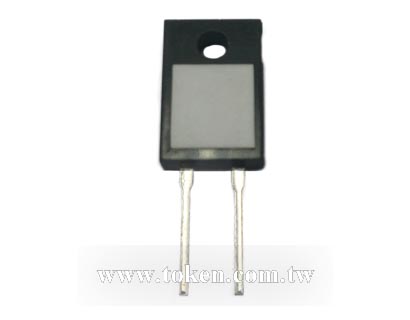

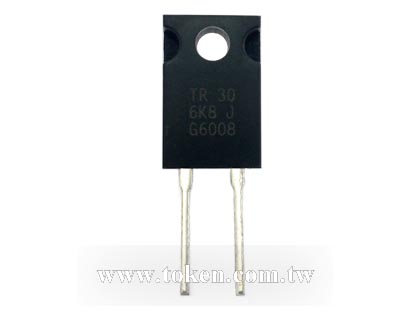

TO-220 功率電阻器 (RMG30),穿上晶體管的外衣。

< >
  • TO-220 無感功率電阻 (RMG30)
  • TO-220 Power Resistors - RMG30 Series
  • TO-220 Power Resistors - RMG30 Series

德鍵電子新一代的無感功率電阻器,額定功率 30W,晶體管式封裝 TO-220,給予電力電子設計工程師,提供了表面貼裝和插件固定電阻器全面的高功率,及在密集的電源電路的卓越散熱性能。

範圍廣泛的 TO-膜塑封裝型的無感功率電阻,專門設計用於在電力電子電路,如緩衝器、電流限制、負載、電流感應電阻器、及其他電源應用。

其緊湊散熱機架式結構,確保它們是理想的高功率密度應用,和無感量特性,允許 TO-220 電阻器運行高達 30 瓦特在 25°C 的溫度條件。TO-膜塑封裝使得安裝更容易,保護性高,高絕緣度,無感量。

德鍵電子 RMG30 系列電阻值低至 0.05Ω,使它們特別適用於電流感測應用,且符合無鉛終端引線級 RoHS 標準。

電阻值範圍從 0.05Ω 到 10KΩ,和公差標準 1% 為大部分標稱電阻值,雖然 5% 的公差也可提供。

德鍵提供標準電值及非規格內的阻值,請聯繫我們與您的特定需求。

下載 PDF 版本: TO-220 塑封模壓 無感功率電阻 (RMG30)。

特性 :
  1. 保護性高的模壓塑封外盒,且易於安裝。
  2. 高絕緣度,無感/低感量。只用一顆螺絲,便可安裝於散熱器上。
  3. 安裝在散熱器,於 25°C 的溫度,最高功率可達 30 瓦。

應用 :
  1. 射頻功率放大的器終端電阻。低能量派衝負載,緩衝電路器。
  2. UPS,電壓整流器,用於電源供器的入口端。
  3. 螢幕映像管的功率負載及泄放電阻。

TO-220 無感功率 (RMG30) 尺寸 (單位: mm)

TO-220 功率電阻器 (RMG30) 尺寸圖 (單位: mm)TO-220 無感功率電阻 (RMG30)
尺寸圖 (單位: mm)
規格 W H T T1 T2 B B1 C D D1 G R
RMG30 10.15
~
10.67
16.00
~
16.52
2.92
~
3.44
0.40
~
0.60
1.52
~
2.04
11.43
~
13.97
2.54
~
4.06
4.82
~
5.34
0.66
~
0.86
1.14
~
1.40
2.92
~
3.44
3.08
~
3.28

TO-220 無感功率 (RMG30) 電氣特性規格

阻值範圍 阻值公差 溫度系數 (PPM/°C)
0.05Ω~1Ω ±5.00%
±10.0%
-
2Ω~5Ω ±1.00%
±5.00%
±10.0%
±200
5Ω~10Ω ±1.00%
±5.00%
±10.0%
±100
±200
11Ω~10KΩ ±0.50%
±1.00%
±5.00%
±10.0%
±50
±100
±200
  • 最大工作電壓 350V;壓電強度 1800VAC;絕緣阻抗:10GΩ min。
  • 工作溫度:-65°C to +150°C;可提供的阻值範圍 < 1Ω。

TO-220 (RMG30) 環境特性規格

測試項目 規格標準 測試條件
溫度系數 10Ω and above, ±50ppm/°C
1Ω and 10Ω, (±100ppm)/°C
Referenced to 25°C, ΔR taken at +105°C
短時間過負載 Δ R±0.3% 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
負載壽命 Δ R±1.0% MIL-R-39009,2,000 hours at rated power.
耐濕性 (穩定狀態下) Δ R±0.5% MIL-STD-202F, Method 103B
40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours.
耐熱性 Δ R±0.3% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子強度 Δ R±0.2% MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N.
高頻率震動 Δ R±0.2% MIL-STD-202, Method 204, Cond.D.
  • 引線材質:鍍錫銅線。 無散熱器下,在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。最大轉矩0.9 Nm
  • 塑裝盒的表面溫度的量測,需用熱電耦量於所使用的散熱器上所安裝本器件的中央位置。
  • 功率的使用極限,取決於塑裝盒的表面溫度。熱油膏需使用正確。

TO-220 無感功率 (RMG30) 降额曲线

TO-220 功率電阻 (RMG30) 降额曲线TO-220 功率電阻 (RMG30) 降额曲线

TO-220 無感功率 (RMG30) 料號標識

RMG 30 J P D 10R
型號
額定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包裝方式
T 管裝
P 散裝
溫度系數 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
