TO-220 塑封模壓 功率電阻器 (RMG20)

TO-220 功率電阻器 - (RMG20) 產品簡介

德鍵 TO-220 功率電阻器 (RMG20) 提供高熱效率。

< >
  • TO-220 功率電阻器 (RMG20)

德鍵電子新一代的 TO220 功率電阻,採用高可靠性,先進的銅質皮膜,提供給設計工程師一個高散熱的工業標準方案。

在至關重要的成本效益和可靠性趨勢下,德鍵提供了 RMG20 系列 TO-220 功率電阻,堅固實用且具有無感性能、低熱阻、使它們非常適合用多種工業應用,如電源,工業控制和汽車。

非貴金屬銅墨絲印的 RMG20 系列電阻,成為有效的替代含鉛的其他厚膜功率電阻器,同時保持優異的熱傳導和熱耗散,是必要的功耗應用要求。

德鍵專有的電阻元件封裝,使得安裝更容易,保護性高,高絕緣度,於低電阻值在更高的額定功率應用,可確保最高質量的無感表現。

工作溫度範圍從 -65°C to +150°C.

德鍵提供標準電值及非規格內的阻值,請聯繫我們與您的特定需求。

下載 PDF 版本: TO-220 塑封模壓功率電阻器 (RMG20)。

特性 :
  1. 可達 20 瓦工作功率,@25°C 散熱器溫度。
  2. 模壓式封裝易於安裝及保護性佳。
  3. 無感/低感 TO-220 功率型封裝。
  4. 絕緣的外盒。
應用 :
  1. 高速切換型電源供應器。
  2. 脈衝發生器的負載電阻。
  3. 電壓整流器,緩衝電路。
  4. VHF 功放器。

TO-220 (RMG20) 尺寸 (單位: mm)

TO-220 功率電阻器 (RMG20) 尺寸圖 (單位: mm)TO-220 功率電阻器 (RMG20)
尺寸圖 (單位: mm)
規格 W H T T1 T2 B B1 C D D1
RMG20 10.15~10.67 16.00~16.52 2.92~3.44 0.40~0.60 1.52~2.04 11.43~13.97 2.54~4.06 4.82~5.34 0.66~0.86 1.14~1.40

TO-220 (RMG20) 電氣特性規格

阻值範圍 阻值公差 溫度系數 (PPM/°C)
0.05Ω~1Ω ±5.00%
±10.0%
-
2Ω~5Ω ±1.00%
±5.00%
±10.0%
±200
5Ω~10Ω ±1.00%
±5.00%
±10.0%
±100
±200
11Ω~10KΩ ±0.50%
±1.00%
±5.00%
±10.0%
±50
±100
±200
  • 最大工作電壓 350V;壓電強度 1800VAC;絕緣阻抗:10GΩ min。
  • 工作溫度:-65°C 到 +150°C;可提供的阻值範圍 < 1Ω。

TO-220 (RMG20) 環境特性規格

測試項目 規格標準 測試條件
溫度系數 10Ω and above, ±50ppm/°C
1Ω and 10Ω, (±100ppm)/°C
Referenced to 25°C, ΔR taken at +105°C
短時間過負載 Δ R±0.3% 2 times rated power with applied voltage not to exceed 1.5 times maximum continuous operating voltage for 5 seconds.
負載壽命 Δ R±1.0% MIL-R-39009,2,000 hours at rated power.
耐濕性 (穩定狀態下) Δ R±0.5% MIL-STD-202F, Method 103B
40°C, 90~95%RH, RCWV 1.5hours ON, 0.5hours OFF. total 1000~1048 hours.
耐熱性 Δ R±0.3% MIL-STD-202, Method 107G.
-65°C~150°C,100 cycle
端子強度 Δ R±0.2% MIL-STD-202, Method 211, Cond.A(Pull Test) 2.4N.
高頻率震動 Δ R±0.2% MIL-STD-202, Method 204, Cond.D.
  • 引線材質:鍍錫銅線。無散熱器下,在自然對流空氣下 25°C, RMG20 額定功率為 2.25W。
  • 塑裝盒的表面溫度的量測,需用熱電耦量於所使用的散熱器上所安裝本器件的中央位置。
  • 功率的使用極限,取決於塑裝盒的表面溫度。熱油膏需使用正確。

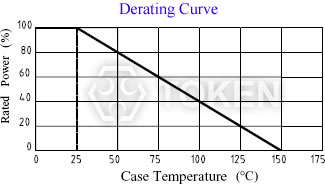

TO-220(RMG20) 降额曲线

TO-220 功率電阻 (RMG20) 降额曲线TO-220 功率電阻 (RMG20) 降额曲线

TO-220 功率電阻 (RMG20) 料號標識

RMG 20 J P D 10R
型號
額定功率 (W)
阻值公差 (%)
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
包裝方式
T 管裝
P 散裝
溫度系數 (ppm/°C)
D ±50PPM/°C
E ±100PPM/°C
F ±200PPM/°C
- No specified
阻值 (Ω)
0R1 0.1Ω
10R 10Ω
1K 1KΩ
10K 10KΩ
