對角位插件式大電流功率電感器

(TCDA)

對角位插件式大電流功率電感器 (TCDA) 產品簡介

對角位插件式大電流功率電感器 - TCDA 系列
對角位插件式大電流功率電感器 - TCDA 系列

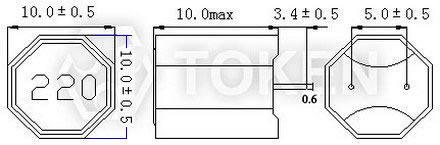

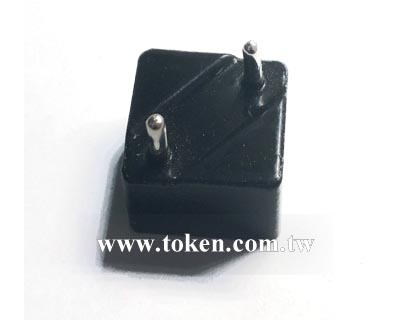

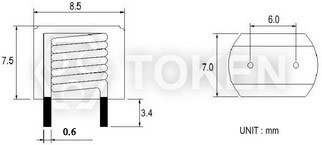

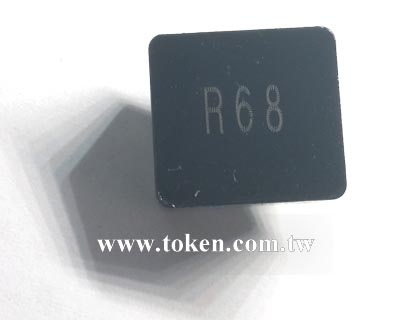

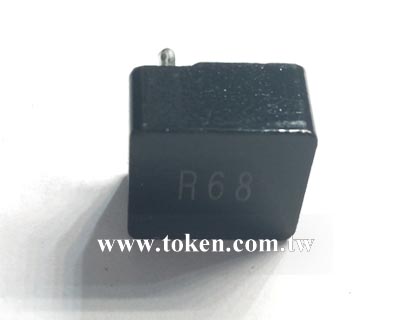

圖片瀏覽

德鍵電子 TCDA 系列功率大電流電感器,採對角位插件式,具有大電流、低直流阻抗、高頻率,易散熱性、高可靠性優點,主要應用於個人電腦,及筆記型電腦,PC 顯示卡,VGA 模組。

德鍵 TCDA 大電流系列功率電感器均符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德鍵業務聯系。

特長 :

  1. 低阻抗。
  2. 對角位插件式。
  3. 低高度: 7.5mm ~ 10.0mm。
  4. 高頻率 (最高至 1MHz)。
  5. 耐大電流: 12 ~ 45 安培。

用途 :

  1. 筆記型電腦。
  2. PC 顯示卡,VGA模組。
  3. 直流對直流轉換器 - 電源分配系統或 VRM 應用。
  4. 薄型板上電源供應交換模組。
  5. 一般應用型電感。

大電流對角位插件式 (TCDA1312) 結構及尺寸

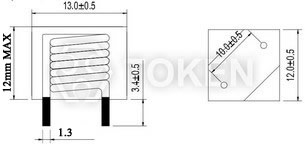

大電流對角位插件式功率電感器 (TCDA1312) 尺寸圖
大電流對角位插件式功率電感器 (TCDA1312) 尺寸圖
型號 A B C D E F
TCDA1312 12.0 ± 0.5 13.0 ± 0.5 by each P/N by each P/N 3.5 ± 0.5 10.0 ± 0.5

大電流對角位插件式 (TCDA1210) 結構及尺寸

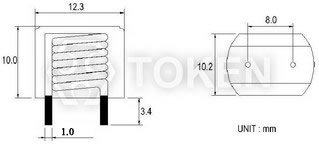

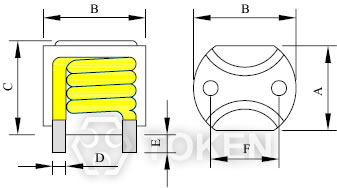

對角位插件式功率大電流電感器 (TCDA1210) 尺寸圖
對角位插件式功率大電流電感器(TCDA1210) 尺寸圖
型號 A B C D E F
TCDA1210 10.2 ± 0.5 12.3 ± 0.5 by each P/N by each P/N 3.5 ± 0.5 8.0 ± 0.5

大電流對角位插件式 (TCDA1109 & TCDA1090) 結構及尺寸

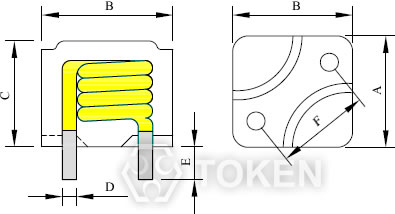

大電流功率 對角位插件式電感器 (TCDA1109 & TCDA1090) 尺寸圖
大電流功率對角位插件式電感器 (TCDA1109 & TCDA1090) 尺寸圖
型號 A B C D E F
TCDA1109 11.0 ± 0.5 11.0 ± 0.5 by each P/N by each P/N 3.5 ± 0.5 8.5 ± 0.5
TCDA1090 11.0 max 11.0 max by each P/N by each P/N 3.5 ± 0.5 7.5 ± 0.5

大電流對角位插件式 (TCDA0707) 結構及尺寸

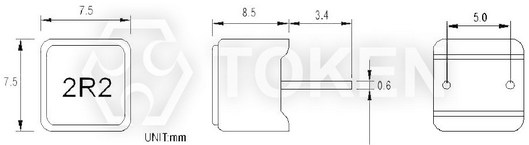

對角位插件式大電流功率電感器 (TCDA0707) 尺寸圖
對角位插件式大電流功率電感器(TCDA0707) 尺寸圖
型號 A B C D E F
TCDA0707 7.4 ± 0.5 7.4 ± 0.5 by each P/N by each P/N 3.5 ± 0.5 5.0 ± 0.5

大電流對角位插件式 (TCDA1312) 特性規格

產品料號 L0 電感值
(µH) ±20% @0A
C (max)
(mm)
D ± 0.1
(mm)
直流阻抗(mΩ) 額定電流
Idc (Amp) Typical
飽和電流
Isat (Amp) Typical
(Typical) (Max)
TCDA1312-R22M 0.22 9 1.7 0.40 0.55 45 60
TCDA1312-R30M 0.30 9 1.7 0.55 0.70 40 60
TCDA1312-R33M 0.33 9 1.7 0.55 0.70 40 60
TCDA1312-R39M 0.39 9 1.7 0.55 0.70 40 60
TCDA1312-R47M 0.47 10 1.7 0.70 0.80 40 60
TCDA1312-R50M 0.50 10 1.7 0.70 0.80 40 60
TCDA1312-R56M 0.56 10 1.7 0.70 0.80 40 60
TCDA1312-R60M 0.60 10 1.7 0.70 0.80 40 60
TCDA1312-R68M 0.68 10 1.7 0.70 0.80 40 50
TCDA1312-R80M 0.8 10 1.7 0.70 0.85 40 50
TCDA1312-1R0M 1.0 10 1.5 1.20 1.35 30 50
TCDA1312-1R2M 1.2 10 1.5 1.20 1.50 30 40
TCDA1312-1R5M 1.5 10 1.4 1.50 1.70 30 40
TCDA1312-2R0M 2.0 10 1.2 2.90 3.30 17 25
TCDA1312-2R2M 2.2 10 1.2 2.90 3.30 17 25

Note: 測試的數據以25°C 的環境溫度為基準,
尤其是DC電流額定熱度可能會有 ΔT of 40°C,
且飽和DC電流可能會導緻電感值下降約 20%,
操作溫度範圍: -25°C to +125°C.

大電流對角位插件式 (TCDA1210) 特性規格

產品料號 L0 電感值
(µH) ±20% @0A
C (max)
(mm)
D ± 0.1
(mm)
直流阻抗(mΩ) 額定電流
Idc (Amp) Typical
飽和電流
Isat (Amp) Typical
(Typical) (Max)
TCDA1210-R22M 0.22 7.5 1.4 0.5 0.6 38 56
TCDA1210-R33M 0.33 8.6 1.4 0.7 0.8 33 48
TCDA1210-R39M 0.39 8.6 1.4 0.7 0.8 33 45
TCDA1210-R47M 0.47 10 1.5 0.85 1.0 30 40
TCDA1210-R56M 0.56 10 1.5 0.85 1.0 30 40
TCDA1210-R68M 0.68 10 1.5 0.85 1.0 30 40
TCDA1210-R80M 0.8 10 1.4 1.25 1.45 26 36
TCDA1210-1R0M 1.0 10 1.2 1.75 2.0 24 32
TCDA1210-1R2M 1.0 10 1.2 1.75 2.0 24 30
TCDA1210-1R5M 1.5 10 1.0 3.0 3.5 22 30
TCDA1210-2R2M 2.2 10 1.0 3.8 4.6 20 25
TCDA1210-2R8M 2.8 10 1.0 4.5 5.0 18 20
TCDA1210-3R3M 3.3 10 0.8 6.4 7.2 14 16
TCDA1210-4R7M 4.7 10 0.8 8.3 9.8 12 15

Note: 測試的數據以25°C 的環境溫度為基準,
尤其是DC電流額定熱度可能會有 ΔT of 40°C,
且飽和DC電流可能會導緻電感值下降約 20%,
操作溫度範圍: -25°C to +125°C.

大電流對角位插件式 (TCDA1109) 特性規格

產品料號 L0 電感值
(µH) ±20% @0A
C (max)
(mm)
D ± 0.1
(mm)
直流阻抗(mΩ) 額定電流
Idc (Amp) Typical
飽和電流
Isat (Amp) Typical
(Typical) (Max)
TCDA1109-R25M 0.25 (T1.5) 8 1.4 0.50 0.60 50 60
TCDA1109-R25M 0.25 (T2.5) 8 1.5 0.70 0.80 45 60
TCDA1109-R30M 0.30 8 1.5 0.70 0.80 45 60
TCDA1109-R33M 0.33 8 1.5 0.70 0.80 45 60
TCDA1109-R36M 0.36 8 1.5 0.70 0.80 45 60
TCDA1109-R40M 0.40 8 1.5 0.70 0.80 45 50
TCDA1109-R47M 0.47 9 1.5 0.80 1.00 40 50
TCDA1109-R50M 0.50 9 1.5 0.80 1.00 40 50
TCDA1109-R56M 0.56 9 1.5 0.80 1.00 40 50
TCDA1109-R60M 0.60 9 1.5 0.80 1.00 40 50
TCDA1109-R68M 0.68 9 1.4 1.00 1.20 35 40
TCDA1109-R80M 0.8 10 1.4 1.30 1.60 25 45
TCDA1109-1R0M 1.0 10 1.4 1.40 1.80 25 45
TCDA1109-1R2M 1.2 10 1.2 1.70 2.00 23 33
TCDA1109-1R5M 1.5 10 1.2 2.20 2.50 21 32
TCDA1109-2R0M 2.0 10 1.0 3.30 4.00 15 27
TCDA1109-2R2M 2.2 10 1.0 4.50 5.00 15 40
TCDA1109-2R5M 2.5 10 1.0 4.50 5.00 15 30

Note: 測試的數據以25°C 的環境溫度為基準,
尤其是DC電流額定熱度可能會有 ΔT of 40°C,
且飽和DC電流可能會導緻電感值下降約 20%,
操作溫度範圍: -25°C to +125°C.

大電流對角位插件式 (TCDA1090) 特性規格

產品料號 L0 電感值
(µH) ±20% @0A
C (max)
(mm)
D ± 0.1
(mm)
直流阻抗(mΩ) 額定電流
Idc (Amp) Typical
飽和電流
Isat (Amp) Typical
(Typical) (Max)
TCDA1090-R15M 0.15 9 1.4 0.45 0.60 40 60
TCDA1090-R20M 0.20 9 1.4 0.45 0.60 40 60
TCDA1090-R25M 0.25 (1.5T) 9 1.4 0.45 0.60 40 50
TCDA1090-R25M 0.25 (2.5T) 10 1.4 0.65 0.75 40 60
TCDA1090-R30M 0.30 10 1.4 0.65 0.75 40 60
TCDA1090-R33M 0.33 10 1.4 0.65 0.75 40 60
TCDA1090-R36M 0.36 10 1.4 0.65 0.75 40 50
TCDA1090-R39M 0.39 10 1.4 0.65 0.75 40 50
TCDA1090-R47M 0.47 (2.5T) 10 1.4 0.65 0.75 40 50
TCDA1090-R47M 0.47 (3.5T) 10 1.4 0.90 1.10 35 50
TCDA1090-R60M 0.60 10 1.4 0.90 1.10 35 50
TCDA1090-R68M 0.68 10 1.4 0.90 1.10 35 40
TCDA1090-R80M 0.8 10 1.4 1.10 1.30 33 40
TCDA1090-1R0M 1.0 10 1.2 1.55 1.80 27 40
TCDA1090-1R2M 1.2 10 1.2 1.90 2.20 25 30
TCDA1090-1R5M 1.5 10 1.0 2.70 3.00 21 30
TCDA1090-1R8M 1.8 10 1.0 2.70 3.00 21 30
TCDA1090-2R2M 2.2 10 1.0 3.70 4.00 18 30

Note: 測試的數據以25°C 的環境溫度為基準,
尤其是DC電流額定熱度可能會有 ΔT of 40°C,
且飽和DC電流可能會導緻電感值下降約 20%,
操作溫度範圍: -25°C to +125°C.

大電流對角位插件式 (TCDA0707) 特性規格

產品料號 L0 電感值
(µH) ±20% @0A
C (max)
(mm)
D ± 0.1
(mm)
直流阻抗(mΩ) 額定電流
Idc (Amp) Typical
飽和電流
Isat (Amp) Typical
(Typical) (Max)
TCDA0707-R20M 0.20 8 0.8 1.30 2.00 22 40
TCDA0707-R30M 0.30 8 0.8 1.80 2.60 20 36
TCDA0707-R36M 0.36 8 0.8 1.80 2.60 20 34
TCDA0707-R39M 0.39 8 0.8 1.80 2.60 20 32
TCDA0707-R47M 0.47 8 0.8 2.40 3.30 18 30
TCDA0707-R60M 0.60 8 0.8 2.40 3.30 18 28
TCDA0707-R68M 0.68 8 0.8 2.40 3.30 18 27
TCDA0707-R80M 0.8 8 0.8 3.30 4.50 16 26
TCDA0707-1R0M 1.0 8 0.8 3.30 4.50 16 25
TCDA0707-1R2M 1.2 8.5 0.8 3.30 4.50 16 24
TCDA0707-1R5M 1.5 8.5 0.8 4.00 4.80 15 20
TCDA0707-1R8M 1.8 9 0.8 4.00 4.80 15 20
TCDA0707-2R2M 2.2 10 0.8 5.00 6.00 10 15

Note: 測試的數據以25°C 的環境溫度為基準,
尤其是DC電流額定熱度可能會有 ΔT of 40°C,
且飽和DC電流可能會導緻電感值下降約 20%,
操作溫度範圍: -25°C to +125°C.

大電流功率電感器 (TCDA) 料號標識

TCDA 1312 - R22 M
12 34
型號
TCDA
尺寸
1312 12.0×13.0mm
1210 10.2×12.3mm
1109 11.0×11.0mm
1090 11.0×11.0mm
0707 7.4×7.4mm

電感值
R22 0.22µH
1R0 1.00µH
誤差值
M 20%
