色碼電感器 色環電感器 - (TCAL) 產品簡介

固定電感滿足各種製造方式的需要。

< >
  • 色環電感器 (TCAL)
  • 色碼電感器 (TCAL)
  • 色環固定電感器 (TCAL)

德鍵電子 TCAL 色碼電感器系列,採用特殊鐵芯材質,結構堅固,外層用環氧樹脂處理,具有高 Q 值及自共振頻率,電感範圍大,可靠度高,價格低廉。適合消費類電子如數字機頂盒 (DVB),數字視盤播放機 (DVD),錄影機 (VCR),電視機 (TV),電腦,音響設備,移動通信,電話機,以及各種通用電子應用。

德鍵 TCAL 色環電感器系列,以高效率自動化制程生産,提供全系列的高品質電感産品,完全適合自動插件作業,提供 0204,0307,0410,和 0510 尺寸型號,德鍵提供色環電感多種選項,包括臥式軸向引線編帶,成型立式徑向引線編帶,F 彎型加工,U 彎型加工,Pana 彎型加工,和各種散裝産品,滿足各種製造方法的需要。

德鍵 TCAL 系列固定電感器均符合 RoHS 規範,Lead-Free 無鉛標準,使用 Lead-Free Logo 無鉛標志。提供完整線圈電感器尺寸,感量範圍齊全,可依客戶的需求製造,若需特殊規格型式,請與德鍵業務聯系。

下載 PDF 版本: 色碼電感器 色環電感器 (TCAL)

特性 :
  1. 體積小,重量輕,低成本。
  2. 樹脂塗裝,可耐環境乾燥,使用壽命長。

用途 :
  1. 電子產品,通訊器材。
  2. 電腦週邊設備,電視機、攝影機。

一般型 (長編帶 & 短編帶) TCAL 尺寸(單位:mm)

色環電感 (TCAL) 編帶尺寸色環電感 (TCAL) 編帶尺寸
型號 Φ A(max) B(max) C ± 3.0 Φ D ± 0.05 E ± 1.5
TCALN0204 2.8 5.0 29.5 0.50 62.5
TCALS0204 2.8 5.0 16.0 0.50 36.5
TCALN0307 3.0 7.0 28.0 0.50 62.5
TCALS0307 3.0 7.0 15.0 0.50 36.5
TCALN0410 4.0 10.0 26.0 0.65 62.5
TCALS0410 4.0 10.0 14.0 0.65 36.5
TCALN0510 5.0 10.0 26.0 0.65 62.5
TCALS0510 5.0 10.0 14.0 0.65 36.5

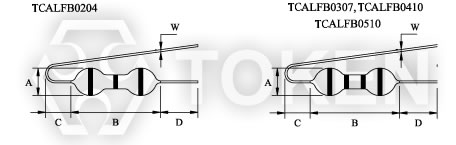

引線 F 彎型加工 TCAL 尺寸(單位:mm)

色環電感 (TCAL) 引線 F 彎型尺寸色環電感 (TCAL) 引線 F 彎型尺寸
Sym. TCALFB0204 TCALFB0307 TCALFB0410 TCALFB0510
A (max) 2.80 3.00 4.00 5.00
B (max) 5.00 7.00 10.00 10.00
C (max) 6.00 6.00 6.00 6.00
D (min) 3.60 3.60 4.00 4.00
W ± 0.05 0.50 Φ 0.50 Φ 0.65 Φ 0.65 Φ

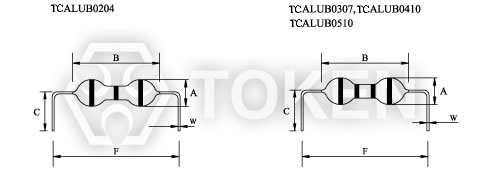

引線 U 彎型加工 TCAL 尺寸(單位:mm)

色碼色環電感 (TCAL) 引線 U 彎型尺寸圖色碼色環電感 (TCAL) 引線 U 彎型尺寸圖
Sym. TCALUB0204 TCALUB0307 TCALUB0410 TCALUB0510
A (max) 2.80 3.00 4.00 5.00
B (max) 5.00 7.00 10.00 10.00
C (min) 3.60 3.60 3.60 3.60
F 6 ~ 15 10 ~ 20 12.5 ~ 20 12.5 ~ 20
W ± 0.05 0.50 Φ 0.50 Φ 0.65 Φ 0.65 Φ

引線 Pana 彎型加工 TCAL0307 尺寸(單位:mm)

色環色碼電感器 (TCAL) 引線 Pana 彎型尺寸圖色環色碼電感器 (TCAL) 引線 Pana 彎型尺寸圖
A B C D0 F H H0 H1 h h1
3.00 (max) 7.00 (max) 3.00
+0.00
-1.00
4.00±0.3 5.00
+0.80
-0.20
19.00
+1.00
-0.30
16.00
±0.5
28.50 (max) 0.00
±2.0
(±5°)
0.00
±2.0
(±5°)

P P0 P1 P2 T W W0 W1 W2
12.7±1.0 12.7±0.3 3.85±0.7 6.35±1.3 0.7±0.2 18.00
+1.00
-0.50
13.00±1.0 9.00
+0.75
-0.50
4.00 (max)

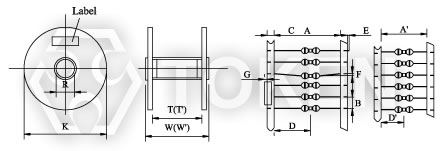

軸向引腳電感 捲軸規格尺寸及包裝數量

色碼電感器 (Axial Lead Type)打帶及捲軸規格尺寸色碼電感器 (Axial Lead Type)打帶及捲軸規格尺寸
Sym. Dimensions Sym. Dimensions Sym. Dimensions
A 52.00 ± 1.50 E 0.00 ± 0.50 T' 45.00 ± 0.50
A' 26.00 ± 1.50 F 1.00 (max) W 76.00 ± 0.50
B 5.00 ± 0.50 G 1.00 (max) W' 50.00 ± 0.50
C 6.00 ± 1.00 K 355.00 ± 0.50
D 26.00 ± 0.50 R 15.00 ± 0.50
D' 13.00 ± 0.50 T 71.00 ± 0.50

軸向引腳電感 捲裝數量

Item TCAL0204 TCAL0307 TCAL0410 TCAL0510
Q' TY/ Reel 5,000 PCS 5,000 PCS 5,000 PCS 3,000 PCS
GW/Reel (Approx.) 1.4 Kgm 1.6 Kgm 2.0 Kgm 2.0 Kgm
Q' TY/CTN. 25,000 PCS 25,000 PCS 25,000 PCS 15,000 PCS
NW/CTN. (Approx.) 7.0 Kgm 8.0 Kgm 10.0 Kgm 10.0 Kgm
GW/CTN. (Approx.) 8.0 Kgm 9.0 Kgm 11.0 Kgm 11.0 Kgm
Carton Size (mm) 397 × 397 × 479 397 × 397 × 479 397 × 397 × 479 397 × 397 × 479

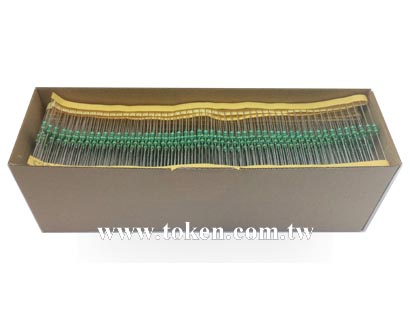

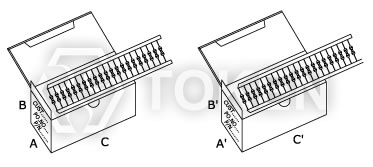

軸向引腳電感 盒裝規格尺寸 (unit: mm)

TCAL 盒裝規格尺寸TCAL 盒裝規格尺寸
Sym. Dimensions Sym. Dimensions Sym. Dimensions
A 74.00 ± 0.30 B 108.00 ± 0.30 C 260.00 ± 0.30
A' 48.00 ± 0.30 B' 105.00 ± 0.30 C' 255.00 ± 0.30

軸向引腳電感 盒裝數量

項目 TCAL0204 TCAL0307 TCAL0410 TCAL0510
一盒數量 3,000 PCS 3,000 PCS 2,000 PCS 1,500 PCS
大約一盒總重 0.8 KGM 0.9 KGM 1.0 KGM 0.7 KGM
一箱數量 30,000 PCS 30,000 PCS 20,000 PCS 10,000 PCS
大約一箱淨重 6.0 Kgm 7.0 Kgm 8.0 Kgm 5.0 Kgm
大約一箱總重 8.0 Kgm 9.0 Kgm 10.0 Kgm 7.0 Kgm
外箱尺寸 (mm) 438 × 295 × 270 438 × 295 × 270 438 × 295 × 270 438 × 295 × 270

軸向引腳電感 散裝數量

項目 TCAL0204 TCAL0307 TCAL0410 TCAL0510
一包數量 1,000 PCS 1,000 PCS 1,000 PCS 500 PCS
大約一包總重 0.1 Kgm 0.15 Kgm 0.3 Kgm 0.3 Kgm

色碼色碼電感器 (TCAL) 料號標識

TCAL N TR 0204 - R10 M

型號
TCAL
型式
N 一般長帶
S 短帶
F F 型
U U F 型
P Pana 彎型不塗腳漆
PC Pana 彎型塗腳漆
包裝方式
P 散裝
TR 編帶卷裝
TB 盒裝
尺寸 (單位:mm)
0307 3.0×7.0mm
0410 4.0×10.0mm
0510 5.0×10.0mm

電感值
R10 0.10µH
1R0 1.00µH
100 10.00µH
101 100.00µH
102 1000.00µH
誤差值
J 5%
K 10%
M 20%
