介質陶瓷諧振器是一種微波元件,德鍵電子生產介質諧振器(柱狀、環狀),同軸諧振器(矩形腔、圓柱形腔、同軸線腔諧振器),微波諧振器等,它是由高 Q 值的介質陶瓷製成,溫度系數好,主要用於微波震盪器和濾波器。
介質諧振器的尺寸和電介質材料的介電常數的平方根成反比,電介質材料的介電常數越大,所需要的電介質陶瓷塊體就越小,諧振器的尺寸也就越小。另一個重要參數是插入損耗低,微波介質材料的介質損耗是影響介質濾波器插入損耗的一個主要因素。微波介質材料 Q 值與介質損耗成反比關系。Q 值越大,濾波器的插入損耗就越低。
因此,微波介質陶瓷材料的高介電常數有利于微波介質濾波器的小型化,可使濾波器同微波管、微帶線一道實現微波電路混合集成化,使器件尺寸達到毫米量級,其價格也比金屬諧振腔低廉得多。
根據介質諧振器穩頻機理,採用介質諧振器穩頻的 FET 振蕩器(簡稱介質振蕩器)可分為以下 4 種類型,即反射型、帶阻型、傳輸型和反饋型。

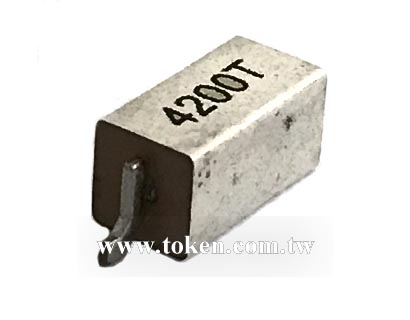

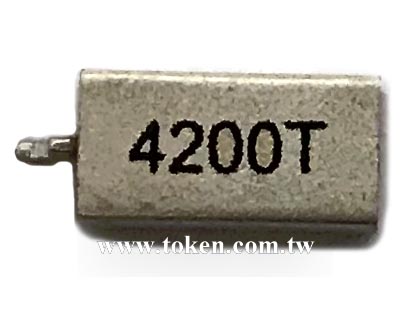

同軸諧振器由內外導體同軸線而得名,在內外導體之間充填各種介質陶瓷,使得到介質陶瓷同軸諧振器之名。它的長度比未填充的諧振器長度小很多。同軸諧振器有兩個端口,根據端口的不同的邊界條件,將諧振器依基本結構分為三大類型:二分之一波長式、四分之一波長式、和電容加載式,每種結構各具特點。
介質同軸諧振器具有體積小,溫度穩定性高等特點,間接用於各種微波通訊設備中,特別適合用於 PCS/PCN 濾波器,基站,雷達檢測器,衛星廣播接收系統,軍用微波設施中。符合 RoHS 標準。
下載 PDF 版本: 微波介質諧振器 同軸諧振器 (DR)。

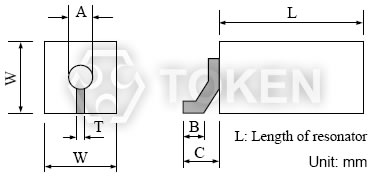

微波介質諧振器 - DR 系列 尺寸圖
|
||||||||||||||||
型號 | 邊寬 W (O/D) |
內孔直徑 A (I/D) |
引腳焊點寬 B |
引腳長度 C |
引腳厚度 T |
|||||||||||
DR120 | 12.0±0.2 | ① Φ4.0±0.2 | without tab | 3.2 | 1.0 | |||||||||||
② Φ3.55±0.2 | 1.5 | |||||||||||||||
DR100 | 10.0±0.2 | ① Φ3.3±0.2 | 1.3 | 3.0 | 1.0 | |||||||||||
DR80 | 8.0±0.2 | ① Φ2.7±0.2 | 1.3 | 2.6 | 0.7 | |||||||||||
DR60 | 6.0±0.2 | ① Φ2.5±0.2 | without tab | 2.4 | 0.7 | |||||||||||
② Φ2.2±0.2 | without tab | |||||||||||||||
③ Φ2.0±0.2 | 1.2 | |||||||||||||||
DR50 | 5.0±0.2 | ① Φ1.8±0.2 | 1.0 | 2.2 | 0.6 | |||||||||||
② Φ1.5±0.2 | 1.0 | |||||||||||||||
DR40 | 4.0±0.1 | ① Φ1.8±0.1 | 0.8 | 1.8 | 0.6 | |||||||||||
② Φ1.5±0.1 | without tab | |||||||||||||||
③ Φ1.2±0.1 | without tab | |||||||||||||||
DR30 | 3.0±0.1 | ① Φ1.0±0.1 | 0.7 | 1.5 | 0.5 | |||||||||||
DR20 | 2.1±0.1 | ① Φ0.6±0.1 | 0.5 | 1.2 | 0.5 |
材料 | 介電常數 | Tf [1] | 類型 | 阻抗 (Ω) | 波長 Length |
頻率範圍 (MHz) |
Q 值 [2] (min) |
A 系列 |
21±1 | 0±10 | DR120 | ①15 ②17 | λ/4 | 800~1300 | 800 |
λ/2 | 1600~2700 | 1000 | |||||
DR100 | 16 | λ/4 | 800~1300 | 700 | |||
λ/2 | 1600~3200 | 800 | |||||
DR80 | 15 | λ/4 | 1000~3200 | 650 | |||
λ/2 | 2000~3000 | 700 | |||||
DR60 | ①12 ②14 ③15 | λ/4 | 1000~2700 | 550 | |||
λ/2 | 2000~3000 | 600 | |||||
DR50 | ①14 ②17 | λ/4 | 1300~3000 | 450 | |||
λ/2 | 2500~4000 | 500 | |||||
DR40 | ①11 ②14 ③17 | λ/4 | 1300~4000 | 380 | |||
λ/2 | 2500~4000 | 400 | |||||
DR30 DR20 |
15 | λ/4 | 1900~4000 | 320 | |||
17 | λ/4 | 2800~5000 | 250 | ||||
B 系列 |
36±1 | 0±10 | DR120 | ①12 ②13 | λ/4 | 600~1000 | 700 |
λ/2 | 1200~2400 | 900 | |||||
DR100 | 12 | λ/4 | 600~1200 | 600 | |||
λ/2 | 1200~2400 | 800 | |||||
DR80 | 12 | λ/4 | 800~1500 | 500 | |||
λ/2 | 1600~3000 | 700 | |||||
DR60 | ①10 ②11 ③12 | λ/4 | 800~1800 | 450 | |||
λ/2 | 1600~3500 | 550 | |||||
DR50 | ①11 ②13 | λ/4 | 800~1800 | 380 | |||
λ/2 | 1600~3500 | 450 | |||||
DR40 | ①9 ②11 ③13 | λ/4 | 1000~2700 | 320 | |||
λ/2 | 2000~4800 | 400 | |||||
DR30 DR20 |
12 | λ/4 | 1300~3000 | 220 | |||
13 | λ/4 | 1300~3000 | 220 | ||||
C 系列 |
90±2 | 0±10 | DR120 | ①7 ②8 | λ/4 | 400~800 | 650 |
λ/2 | 800~1500 | 700 | |||||
DR100 | 7 | λ/4 | 600~800 | 550 | |||
λ/2 | 1200~2400 | 650 | |||||
DR80 | 7 | λ/4 | 440~1000 | 450 | |||
λ/2 | 1000~1500 | 550 | |||||
DR60 | ①6 ②7 ③7 | λ/4 | 440~1300 | 400 | |||
λ/2 | 1000~2200 | 470 | |||||
DR50 | ①7 ②8 | λ/4 | 500~1800 | 380 | |||
λ/2 | 1000~3000 | 450 | |||||
DR40 | ①6 ②7 ③8 | λ/4 | 900~1600 | 200 | |||
λ/2 | 2000~4800 | 300 | |||||
DR30 DR20 |
7 | λ/4 | 900~1600 | 250 | |||
8 | λ/4 | 900~1600 | 150 |
DR | 30 | A | 1 | W4 | 2533 | T | |||||||||||||||||||||||||
|
|
|
|
|
|
|
