貼片電流檢測電阻
(CS)- “CS 電流感測系列” 欄目分頁：
- 1. 貼片低阻電阻(CS)產品簡介, 尺寸, 電氣特性, 降額曲線圖, 環境測試

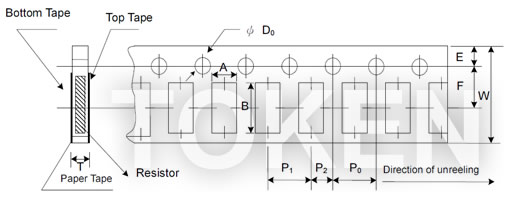

- 2. 貼片低阻電阻(CS) 0603 標示, 建議使用焊接區, 環境測試, 包裝, 料號標識
CS 表面貼裝電流檢測電阻器節省空間和重量 產品簡介
德鍵電子已經推出超小型、低阻值、電流檢測表面貼裝芯片電阻器家族中 CS 系列產品。這些較小型化的貼片低阻電阻不但可以節省電路板的空間，還可以生產更小型，更輕的產品。
電流感測 CS 新系列補充了德鍵現有的合金貼片電阻 LRC 系列，提供了陶瓷結構的金屬薄膜的低歐姆電阻器，在德鍵多樣化的電流採樣、取樣、錳銅合金、毫歐低阻值電阻器互補下，CS 系列提供給產品設計師更多的選擇，尺寸有 0201, 0402, 0603, 0805, 1206, 2010, 2512, 1225, 3720, 和 7520 的選擇。
專為電流檢測在電力電子系統，完全符合 RoHS 標準，CS 系列適合的應用範圍包括監測功耗和電池壽命；並提供電源輸出和保護；以及消費性電子和汽車產品，如衛星導航系統，手持 PDA 和數字電視機頂盒。
德鍵 CS 系列提供歐姆值低至 1mΩ 以減少功耗，和具有環境溫度操作範圍 -55°C 到 +155°C。
展現的電阻範圍達 1Ω 和良好散熱的特點，且 CS 系列為設計人員提供了增強的功率處理能力，和避免威脅局部加熱結構，使產品在生產更節能。
隨著縮小尺寸、手持和便攜式設備在低電操作的需求不斷增加，設計師將更關注製造商生產更小，更小的電流檢測電阻。
德鍵預期其需求電阻尺寸小型化最新範圍標準會很高。聯繫我們與您的特定需求。
特性 :
- 阻值範圍從 1mΩ 到 1 Ω。
- 低溫度係數 TCR ±100 PPM/°C。
- 1W 的尺寸體積可達到 3W 的功率，1225 封裝。
- 高純度的鋁基片，解決高功率的散熱問題。
- 長尺寸電極焊端與高負載額定功率。
- 100% 無鉛，符合 RoHS 標準。
應用 :
- 磁盤驅動器，開關電源。
- 過電流保護的音頻應用。
- 電壓調節模塊（VRM）。
- 便攜式設備（PDA，手機）。
- DC-DC 轉換器，電池組，充電器，適配器。
- 汽車發動機控制，電源管理應用程序。

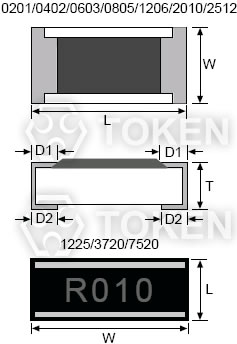

貼片低阻 (CS) 系列 結構尺寸
|
||||||
| 規格 | L | W | T | D1 | D2 | |
| CS01 (0201) | 0.58±0.05 | 0.29±0.05 | 0.23±0.05 | 0.12±0.05 | 0.15±0.05 | |
| CS02 (0402) | 1.00±0.05 | 0.50±0.05 | 0.32±0.10 | 0.25±0.10 | 0.20±0.10 | |
| CS03 (0603) | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | |
| CS05 (0805) | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.30±0.20 | 0.40±0.25 | |
| CS06 (1206) | 3.05±0.15 | 1.55±0.15 | 0.55±0.10 | 0.50±0.30 | 0.40±0.25 | |
| CS13 (1210) | 3.00±0.15 | 2.50±0.15 | 0.55±0.10 | 0.50±0.30 | 0.50±0.25 | |
| CS10 (2010) | 5.00±0.20 | 2.45±0.15 | 0.60±0.15 | 0.60±0.30 | 0.50±0.25 | |
| CS12 (2512) | 6.35±0.20 | 3.15±0.15 | 0.60±0.10 | 0.60±0.30 | 0.55±0.25 | |
| CS12 (2512)(2W)(10~99mΩ) | 6.35±0.20 | 3.15±0.15 | 0.74±0.10 | 0.60±0.30 | 0.55±0.25 | |
| CS12 (2512)(2W)(100~1000mΩ) | 6.35±0.20 | 3.15±0.15 | 0.74±0.10 | 0.60±0.30 | 2.70±0.10 | |
| CS25 (1225) | 3.10±0.15 | 6.30±0.15 | 0.90±0.15 | 0.60±0.30 | 0.55±0.25 | |
| CS37 (3720) | 2.00±0.20 | 3.75±0.20 | 0.60±0.10 | 0.40±0.20 | 0.40±0.20 | |
| CS75 (7520) | 2.00±0.20 | 7.50±0.30 | 0.60±0.10 | 0.40±0.20 | 0.40±0.20 | |
貼片低阻 (CS) 系列 標准型-電氣特性
| 規格 | 額定功率 | 操作溫度範圍 | 阻值公差 | 阻值範圍 | 溫度系數 |
| CS01 (0201) | 1/20W | -55 ~ +155°C | ±1% ±2% ±5% |
100mΩ~149mΩ 150mΩ~500mΩ 501mΩ~1000mΩ |
±1000PPM/°C ±600PPM/°C ±300PPM/°C |
| CS02 (0402) | 1/16W | 50mΩ~100mΩ 101mΩ~500mΩ 501mΩ~1000mΩ |
±400PPM/°C ±300PPM/°C ±200PPM/°C |
||
| CS03 (0603) | 1/10W | 20mΩ~50mΩ 51mΩ~100mΩ 101mΩ~500mΩ 501mΩ~1000mΩ |
±600PPM/°C ±400PPM/°C ±300PPM/°C ±200PPM/°C |
||
| CS05 (0805) | 1/8W | 20mΩ~50mΩ 51mΩ~100mΩ 101mΩ~500mΩ 501mΩ~1000mΩ |
±600PPM/°C ±400PPM/°C ±300PPM/°C ±200PPM/°C |
||
| CS06 (1206) | 1/4W | 10mΩ~20mΩ 21mΩ~50mΩ 51mΩ~500mΩ 501mΩ~1000mΩ |
±600PPM/°C ±400PPM/°C ±300PPM/°C ±200PPM/°C |
||
| CS13 (1210) | 1/2W | ||||
| CS10 (2010) | 3/4W | ||||
| CS12 (2512) | 1W | ||||
| CS25 (1225) | 3W | 3mΩ~5mΩ 6mΩ~20mΩ 21mΩ~30mΩ 31mΩ~250mΩ 251mΩ~8000mΩ |
±300PPM/°C ±200PPM/°C ±150PPM/°C ±100PPM/°C ±200PPM/°C |
||
| CS37 (3720) | 1W | 10mΩ~19mΩ 20mΩ~500mΩ |
±300PPM/°C ±150PPM/°C |
||
| CS75 (7520) | 2W | ±2%,±5% | 1mΩ~4mΩ | ±300PPM/°C | |
| ±1%,±2%,±5% | 5mΩ~10mΩ 11mΩ~350mΩ |
±200PPM/°C ±150PPM/°C |
德鍵電子可以依客戶的需求的規格生產制造。如需更多的資訊，請與德鍵業務部接洽。
貼片低阻 (CS) 低溫度系數型 - 電氣特性
| 規格 | 額定功率(at 70°C) | 操作溫度範圍 | 阻值公差 | 阻值範圍 | 溫度系數 |
| CS06*TRE** | 1/4W | -55 ~ +155°C | ±1% ±2% ±5% |
100mΩ~1000mΩ | ±100PPM/°C |
| CS13*TRE** | 1/2W | 100mΩ~1000mΩ | ±100PPM/°C | ||
| CS10*TRE** | 3/4W | 100mΩ~1000mΩ | ±100PPM/°C | ||
| CS12*TRE** | 1W | 20mΩ~1000mΩ | ±100PPM/°C | ||
| CS37*TRE** | 1W | 100mΩ~500mΩ | ±100PPM/°C | ||
| CS75*TRE** | 2W | 50mΩ~350mΩ | ±100PPM/°C |
貼片低阻 (CS) 高功率型 - 電氣特性
| 規格 | 額定功率(at 70°C) | 操作溫度範圍 | 阻值公差 | 阻值範圍 | 溫度系數 |
| CS03*TR*W** | 1/8W | -55 ~ +155°C | ±1% ±2% ±5% |
51mΩ~100mΩ 101mΩ~500mΩ 501mΩ~1000mΩ |
±400PPM/°C ±300PPM/°C ±200PPM/°C |
| CS05*TR*V** | 1/4W | ||||
| CS06*TR*U** | 1/2W | 10mΩ~20mΩ 21mΩ~50mΩ 51mΩ~500mΩ 501mΩ~1000mΩ |
±600PPM/°C ±400PPM/°C ±300PPM/°C ±200PPM/°C |
||
| CS13*TR*Q** | 3/4W | ||||
| CS10*TR*T** | 1W | ||||
| CS12*TR*A** | 1.5W | ||||
| CS12*TR*S** | 2W |
貼片低阻 (CS) 系列 降額曲線圖
|
貼片低阻 (CS) 系列 環境測試

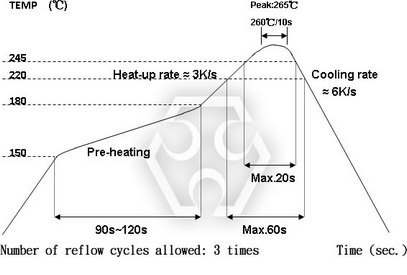

| 項目 | 規格標準 | 測試條件 |
| 溫度系數 | 視規格而定 | MIL-STD-202F 條件 304 +25/-55/+25/+125/+25°C。 |
| 短時間過負載 | ±0.5% | JIS-C-5202-5.5 RCWV*2.5 or 最大過負荷電壓 5 seconds。 |
| ΔR±1% for high power rating | ||
| 絕緣性 | >1000MΩ | MIL-STD-202F Method 302 施以 100VDC l 分鐘 |
| 負載壽命 | ±1% | MIL-STD-202F 條件 108A RCWV， 70°C， 1.5 小時開 ，0.5 小時關 1000 小時。 |
| 耐濕性 (穩定狀態下) | ±0.5% | MIL-STD-202F 條件 103B 40±2°C， 90~95%RH， RCWV 1.5 小時開， 0.5 小時關， 最大工作電壓 1000 小時。 |
| 耐乾旱性 | ±0.5% | JIS-C-5202-7.2 1000 小時 @ +155°C 。 |
| 彎曲強度 | 如規格 | JIS-C-5202-6.1.4 以 3mm 翹曲 10 秒鐘。 |
| 焊接性 | 95% 覆蓋 | MIL-STD-202F 條件 208H 245°C±5°C， 3 seconds |
| 耐焊溫度 | ±0.5% | MIL-STD-202F 條件 210E 260±5°C， 10 second。 |
| 絕緣耐電壓 | 視規格而定 | MIL-STD-202F Method 301 施以最大過負荷電壓 l 分鐘 |
| 耐熱性 | ±0.5% | MIL-STD-202F 條件 107G -55°C~150°C， 100 次循環 |
| 耐低溫性 | ±0.5% | JIS-C-5202-7.1 1 小時， -65°C 加以 45 分鐘的 RCWV。 |
Note : 儲存溫度：25±3°C；濕度：<80%RH
