德鍵電子雙吸收型 XT MW 系列是由兩片晶基體組成兩個陷波頻率。具備多種規格,起動性能佳,體積小。
陷波器是利用壓電陶瓷的壓電效應制成的帶阻濾波器,它的作用是阻止或濾掉信號中有害分量對電路的影響。
有二端型和三端型兩種結構,它在電路中的文字符號及圖形符號與陶瓷濾波器相同。電視機中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等幾種標準頻率。其中 4.5 MHZ 用來消除副載波信號對圖像的干擾。5.5 MHZ、6 MHZ、和 6.5 MHZ,用來消除伴音信號對圖像的干擾。
德鍵電子生產的陶瓷陷波器、貼片陶瓷濾波器、陶瓷鑒頻器、陶瓷諧振器等與村田壓電陶瓷兼容;符合 RoHS 標準,以充分滿足客戶及環境保護的要求。可依客戶需求設計,歡迎與德鍵業務部聯系。
下載 PDF 版本: 雙吸收型陶瓷陷波器 (XT MW)。
陶瓷陷波器雙吸收型 XT MW 系列 尺寸圖 |
|
|||||||||||||||||
型 號 | 中心頻率 (fo1)(MHz) |
中心頻率 (fo2)(MHz) |
fo1點衰耗量 (at fo1) (dB)min |
fo2點衰耗量 (at fn2) (dB)min |
30分貝衰耗帶寬 (fo1) (kHz)min |
||||||||||||
XT4.47MW | 4.500 | 4.724 | 30 | 30 | 50 | ||||||||||||
XT4.60MW | 4.500 | 6.000 | 30 | 30 | 50 | ||||||||||||
XT5.57MW | 5.500 | 5.742 | 30 | 30 | 50 | ||||||||||||
XT5.60MW | 5.500 | 6.000 | 30 | 30 | 50 | ||||||||||||
XT5.65MW | 5.500 | 6.500 | 30 | 30 | 50 | ||||||||||||

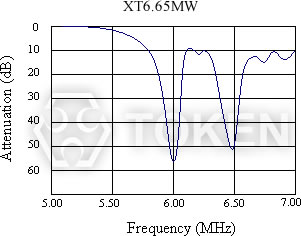

XT6.65MW | 6.000 | 6.500 | 30 | 30 | 70 |

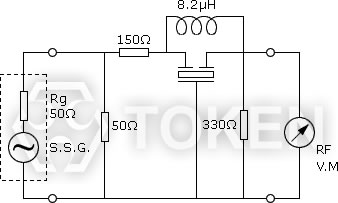

XT MW 系列測試電路 |
XT4.47MW | P | |||
|
|
