陶瓷陷波器 (XT MB)

電視機/錄像機用陶瓷陷波器 (XT MB) 產品簡介

< >
  • XT MB 電視機/錄像機用系列

陷波器是利用壓電陶瓷的壓電效應制成的帶阻濾波器,它的作用是阻止或濾掉信號中有害分量對電路的影響。有二端型和三端型兩種結構,它在電路中的文字符號及圖形符號與陶瓷濾波器相同。

電視機中使用的陷波器有 6.5MHZ、6 MHZ、5.5 MHZ、和 4.5 MHZ 等幾種標準頻率。其中 4.5 MHZ 用來消除副載波信號對圖像的干擾。5.5 MHZ、6 MHZ、和 6.5 MHZ,用來消除伴音信號對圖像的干擾。德鍵電視機錄像機用 Trap Filter XT MB 系列主要應用於電視、錄象、視頻、音效IF衰減器、和CATV/VCR接收器。

德鍵電子生產陶瓷陷波器、貼片陶瓷濾波器、陶瓷諧振器、陶瓷鑒頻器等,與村田壓電陶瓷兼容,符合 RoHS 標準,以充分滿足客戶及環境保護的要求。提供完整壓電元器件尺寸,頻率范圍齊全,并提供系列產品目錄下載。可依客戶的需求制造,若需特殊規格型式,請與德鍵電子業務聯系。

下載 PDF 版本: 電視機/錄像機用陶瓷陷波器 (XT MB)。

主要特性 :
  1. 小體積尺寸(單位 mm):10.0 Max. × 8.0 Max. × 4.0 Max.。
  2. 多種規格可供多種 IC 搭配選擇,穩定,高靈敏度,體積小,重量輕。
  3. 操作溫度範圍:-20 ~ +80 (°C),儲藏溫度範圍:-40 ~ +85 (°C)。

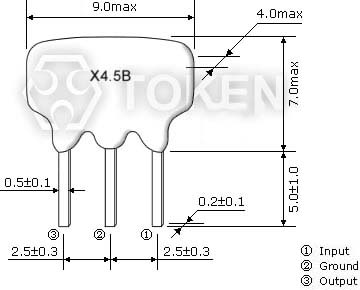

電視機/錄像機用 (XT MB) 陷波器尺寸(單位:mm)

電視機/錄像機用陶瓷陷波器 (XT MB) 尺寸圖電視機/錄像機用陶瓷陷波器 (XT MB) 尺寸圖

電視機/錄像機用 (XT MB) 技術特性

XT MB 系列 特性曲線XT MB 系列 特性曲線
型 號 中心頻率
(fo1)(MHz)
fo1點衰耗量
(at fo1)(dB)min
30分貝衰耗帶寬
(fo1)(kHz)min
XT3.58MB 3.580 25 40(25dB Att.BW)
XT4.43MB 4.430 30 50
XT4.5MB 4.500 35 70
XT5.5MB 5.500 35 90
XT5.74MB 5.742 35 90
XT6.0MB 6.000 35 90
XT6.5MB 6.500 35 90

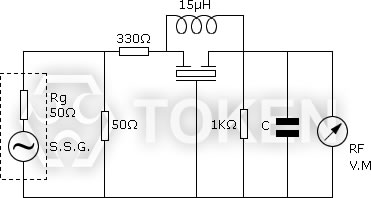

電視機/錄像機用 (XT MB) 測試電路

XTMB系列 測試電路XTMB系列 測試電路

電視機/錄像機用 (XT MB) 料號標識

XT3.58MB P
型號
包裝方式
