加长引线型功率铝盒, 黄金铝壳电阻器 (AHL)

加长引线型 (AHL) - 产品简介

德键(AHL)加长引线型黄金铝盒电阻器，简化您的电路设计。

< >
  • 加长引线型黄金铝盒电阻 - AHL 系列

德键电子 AHL 系列延长导线型功率黄金铝盒电阻器，提供设计工程师灵活的 PCB 及设备仪器连接设计，达到跨越电路路径中不能连接的点。

AHL 系列是应因市场需求，由 AH 系列加长引线产品的延伸，两系列的功能特性相同，外壳采用铝合金制造，表面具有散热沟槽，体积小，功率大，耐高温，过载能力强，具有耐气候性、高精度，标准低电感电阻，高稳定，强架构，其变通性佳多重组合选择，有利于机械保护，更方便使用者安装。

德键 AHL 系列是一个高性能的轴式电阻器，配置灵活连接的延长导线端子。其铝外盒硅灌注结构设计，具有高散热性，高功耗，比传统的轴向电阻具有更高的额定功率，更佳的耐震性、耐冲击性，更适合在严苛的环境下工作。

金属外壳的 AHL 系列具有高散热的特点，能保持高度稳定的运作，其底部可以稳固的安装任何机箱或散热片表面。德键 AHL 系列符合 RoHS 和无铅标准。对于规格外参数和客户定制的特殊应用，请与德键业务部门联系。

下载 PDF 版本: 加长引线型黄金铝壳电阻器 (AHL)。

需标准型功率铝盒电阻器，请至标准型功率型铝盒电阻器 (AH)。

通用规格 :
  • 电阻公差：±10%, ±5%。
  • 工作温度范围： -55°C to +275°C。
  • 功率范围： 25W to 150W 提供 4 种规格选择。
  • 绝缘耐压： AHL-25 1000V, AHL-50 1500V, AHL-150 2500V。

特性 :
  • 提供标准绕组及无电感量绕组类型。
  • 高稳定性，坚固架构，高功率，小尺寸，和超精密
  • 加长型引线，使得设计更有弹性，安装更方便。铝壳允许底盘安装，并提供散热能力。
无电感量特性 :
  • 采用 Ayrton Perry 无感绕线工艺，利用交叉绕线抵消电感寄生。
  • 请于料号标识编号后加上“N”。

加长引线型铝盒电阻 (AHL) 组成结构

① 密封材料 硅 端子尺寸组成结构
端帽 不锈钢
核心 氧化铝或陶瓷
外层 镀上一层铝
元素 铜和镍合成， 镍铬合成或铜
② 电线
(14AWG)		 AHL-25, AHL-25N AHL-50, AHL-50N AHL-150, AHL-150N AHLA-150, AHLA-150N
长度=160mm 长度=340mm 长度=500mm 长度=300mm
③ 标准端子 LVA2-250, Cu (Nickel-plate), W7.5 × L10mm
  • 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准。

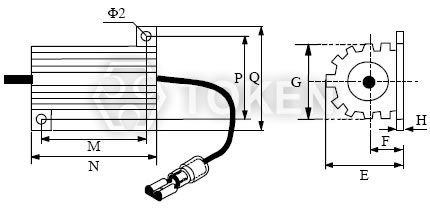

引线延长功率型系列 (AHL-25, AHL-50) 尺寸

引线延长功率型 (AHL-25, AHL-50) 尺寸图 引线延长功率型 (AHL-25, AHL-50) 尺寸图
类型 尺寸 (Unit: mm)
E F G H M N P Q
AHL-25
AHL-25N		 13 7 14.3 2 18.3 27 20 27
AHL-50
AHL-50N		 15.5 7.3 16 2 40 50 22 29
  • 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准。

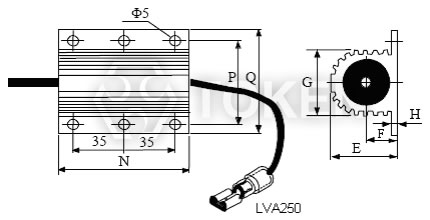

引线延长功率型系列(AHL-150, AHLA-150) 尺寸

Exte引线延长功率型 (AHL-150, AHLA-150) 尺寸图 Exte引线延长功率型 (AHL-150, AHLA-150) 尺寸图
类型 尺寸 (Unit: mm)
E F G H N P Q
AHL-150
AHL-150N		 45 9.6 46 5 92 57 72
AHLA-150
AHLA-150N		 26 11.5 27 3.5 97 37 48
  • 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准。

LVA250 Terminals 端子尺寸

LVA250 Terminals 尺寸图 LVA250 Terminals 尺寸图
Suitable for 14~16AWG lmax=15A Unit: mm Tol.: ±0.2mm
ITEM NEMA-TAB Thickness B dΦ DΦ L H
LVA 2-250 0.8 × 6.35 0.4 7.4 2.3 4.3 21.0 10.0
  • 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准。

引线延长功率型系列 (AHL) 功能特性规格

类型 额定功率 (W) 阻值范围(Ω) 最大工作电压(V) 铝质散热片外盒 (Aluminum chassis)
有感量 无感量 有感量 无感量
AHL-25 25 0.012~15K - 500 - 0.040 [1.0] Alum.Plate, 167 in2[1077 cm2]
AHL-25N 25 - 0.02~5.5K - 300 0.040 [1.0] Alum.Plate, 167 in2[1077 cm2]
AHL-50 50 0.01~40K - 1300 - 0.059 [1.5] Alum.Plate, 291 in2[1877 cm2]
AHL-50N 50 - 0.02~12K - 600 0.059 [1.5] Alum.Plate, 291 in2[1877 cm2]
AHL-150 150 0.4~50K - 1900 - 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2]
AHL-150N 150 - 0.12~25K - 1340 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2]
AHLA-150 150 0.4~50K - 1900 - 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2]
AHLA-150N 150 - 0.12~25K - 1340 0.125 [3.2] Alum.Plate, 294 in2[1896 cm2]
  • 产品尺寸可能变更，请以实际产品尺寸或本公司最新规格书为准。

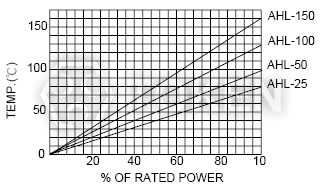

引线延长功率型系列 (AHL) 表面温度与功率负载(散热板) 曲线图

表面温度与功率负载(散热板) 曲线图 表面温度与功率负载(散热板) 曲线图

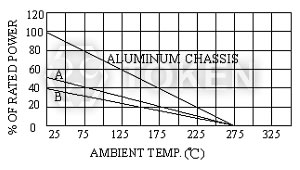

引线延长功率型系列 (AHL) 环境温度 降额曲线

引线延长功率型系列 (AHL) 环境温度 降额曲线 引线延长功率型系列 (AHL) 环境温度 降额曲线
降额曲线于环境温度高于 25°C, 参附图。所有安装指定散热片类型的铝外壳曲线。曲线 A, B 未散热片类型。
  • 曲线 A: AHL 25W 单元, 未安装散热片。
  • 曲线 B: AHL 50W, AHL 100W 和 AHL 250W 单元, 未安装散热片。

引线延长功率型系列 (AHL) 散热片 降额曲线

引线延长功率型系列 (AHL) 散热片 降额曲线 引线延长功率型系列 (AHL) 散热片 降额曲线
当散热片的面积缩小，曲线降额。
  • 曲线 A: AHL-25 尺寸。
  • 曲线 B: AHL-50, AHL-100 和 AHL-250 尺寸。

引线延长功率型系列 (AHL) 电器特性条件

参数 测试条件 规格
短时间过载 5 × 额定功率 - 5sec. Δ R±(2%+0.1Ω) Max.
温度系数 温度 40°C 湿度 95% DC 100V 500Hr Δ R±(1%+0.1Ω) Max.
湿度耐久性 温度 40°C 湿度 95% 1/10 × 额定功率
(1.5Hr on-0.5Hr OFF) - 重复 200Hr		 Δ R±(1%+0.1Ω) Max.
耐久性 加载功率 (铝壳)
(1.5小时 0.5小时关) 重复1000小时		 Δ R±(5%+0.1Ω) Max.
振动 10c/s~50c/s~10c/s (1Min) - 2小时
平行和正确的角度		 Δ R±(1%+0.05Ω) Max.
热冲击 260±5°C， 10±1Sec. Δ R±(1%+0.05Ω) Max.
介质耐压 AHL-25 1000V AHL-50 1500V
AHL-100, AHL-150 2000V		 Δ R±(0.5%+0.05Ω) Max.
绝缘抵抗 在同样的介质耐压测试条件下，
加载500V和绝缘性阻值测试		 10MΩ Min.
引出端强度 扭转测试 (30 sec Min) 4.5kg
 Δ R±(0.2%+0.05Ω) Max.

引线延长功率型系列 (AHL) 料号标识

AHL 50 N L340 14AWG 510R K
型号
AHL
AHLA
额定功率 (W)
25 25W
50 50W
150 150W
感量 (N)
有感量
N 无感量
电线长度(min.)
L160
L340
L500
L300
电线类型
14AWG
阻值 (Ω)
R51 0.51Ω
5R1 5.1Ω
51R 51Ω
510R 510Ω
5K1 5.1KΩ
47K 47KΩ
47K3 47.3KΩ
阻值精度 (%)
A5 ±0.05%
J ±5%
K ±10%
