网络高压分流电阻器 (NTK)

网络高压分流电阻器 - (NTK) 产品简介

德键电子(NTK)网络高压分流电阻器可接受客户定制。

< >
  • 高压分流网络电阻 - NTK 系列
  • 网络高压分流电阻器 (NTK)
  • 网络分流高压电阻器 (NTK)

德键电子提供客户自定义的设计的电阻网络、高阻值、高电压电阻、高压分流网络电阻、和高压分流器等,符合 RoHS 标准及种类众多配置。

德键采用先进的厚膜电阻技术,提供要求精确输入信号电路,高功耗,高电压,高稳定性,低温度系数特性的网阻元器件,适用于数字设备和实验室。除了电路板空间限制因素外,德键紧凑的电压分压网络电阻 (NTK) 比薄膜分立电阻器提供更高的性能。

NTK 客户自定义的设计的高压分流电阻器,利用德键配套齐全的生产设备,先进的厚膜技术,及有经验的工程设计师,调适最佳的生产周期,确保快速小量生产及样品提交。 NTK 非常适合高性能高压应用设备,如医疗设备,实验室设备,分析仪器等。客户可以指定各种封装材料,包括玻璃,环氧树脂,矽。

通过高端技术的应用,NTK 提供超薄型、单直插式封装配置,自定义的 SIP 电阻网络,及多项的组合特性,包括:低温度系数 TCR 250 ppm/°C (可订制 ppm/°C 或更小 TCR),操作温度范围 -55°C ~ +125°C (可订制更高的温度),低电压系数 VCR 1ppm / 5ppm / 10ppm (可订制其他的参数),扁平超薄,无电感量,低噪音。

有关最新的产品信息,数量和交货价格,请联系德键的销售代表。

下載 PDF 版本: 網絡高壓分流電阻器 (NTK)。

規格 :
  • 操作溫度範圍:-55°C ~ +125°C (可訂製更高的溫度)。
  • 電阻範圍:1KΩ ~ 10GΩ。電阻公差:±1% ~ ±30%。
  • 厚膜含鋁:> 96% Al2O3。耐高電壓:Up to 30KV ~ 50KV。
  • 低電壓係數 VCR:1ppm / 5ppm / 10ppm (可訂製其他的參數)。
  • 低溫度係數 TCR:250 ppm/°C (可訂製 ppm/°C 或更小 TCR)。

特性 :
  • 無電感量設計,平板式,低噪聲電阻。無鉛生產:符合 RoHS 標準。
  • 高壓分流網絡電阻器客戶定製設計。可選擇不同塗層材質:玻璃/環氧樹脂/矽。
  • 引腳焊(鍍錫銅引線):型 Φ0.5 (Φ0.6 / Φ0.8 根據的要求)。

(NTK-A) 电气参数

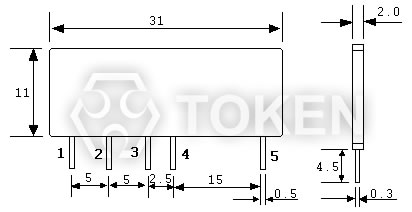

高压分流网络电阻器 - NTK-A 系列 尺寸图高压分流网络电阻器 - NTK-A 系列 尺寸图
高压分流网络电阻器 - NTK-A 系列 尺寸图
型号 引脚 阻值 (Ω) 阻值公差 压力参数 额定功率 (W)
NTK-A 1 ~ 2 R1 30M K (±10%) 4KV Min. 0.6W Min.
2 ~ 3 R2 30M K (±10%) 4KV Min. 0.6W Min.
3 ~ 4 R3 1M J (±5%) 500V Min. 0.3W Min.
4 ~ 5 R4 800M K (±10%) 10KV Min. 1W Min.

(NTK-B) 电气参数

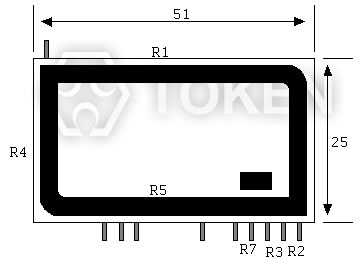

高压分流网络电阻器 - NTK-B 系列 尺寸图高压分流网络电阻器 - NTK-B 系列 尺寸图
高压分流网络电阻器 - NTK-A 系列 尺寸图
型号 序列号 阻值 (Ω) 额定功率 阻值公差 温度系数 工作电压
NTK-B R1 52M 5W ±5% ±250PPM/°C 8500V
R2 10K - -
R3 10K - -
R4 16M2 4W 4200V
R5 17M3 3W 4400V
R6 3M3 1W 800V
R7 8K - -
