敞开式开尔文配置 四引脚 四引线 四端子电阻器 (LRD)
敞开式四引线、四引脚、四端子电阻器 - (LRD) 产品简介
德键敞开式四引脚电阻器（LRD）系列，适用于电流感测产品精密量测应用。
<
>
德键 LRD 敞开式四引脚电阻器系列，又称为四引线电阻器、或四端子电阻器。提供额定功率范围 1A，3A，5A，7A 和 10A 封装，阻值可小至 0.0001Ω，紧凑的公差精度低至 ±0.5%。电阻温度系数达到 10 ppm，适合电流感测、取样、采样、检测等产品应用。
德键采用开尔文四端子配置电阻器 (Kelvin four-terminal resistors)，可确保电流作用于两个相对的端子，测量其他两个端子的检测电压，从而降低端子之间的电阻值和温度系数的影响，而得到更精确的电流测量值。
LRD 四引线电阻凭藉高达 10A 的额定电流，和低至 10ppm/°C 的电阻温度系数，LRD 系列四引脚电阻器提供更优异的性能，适合多种应用。四引脚电阻器的采用低阻，低感，高脉冲特殊金属元件构造，可提高了该电阻器的功率和扩大操作温度的范围。
德键电子采用现代技术和生产方法，不断升级生产设备，现已可提供完整的低阻值的电流检测电阻产品，符合 RoHS 要求。并且，德键电子还为设计工程师，提供了全方面电流感测电阻器的产品信息和应用资讯。
LRD 系列电阻器可按客户的需求，订制长/宽尺寸，作为电流分阻器、电流检测电阻产品应用。特殊的阻值、尺寸、规格、及产品最新信息，请与德键业务部洽询。
下载 PDF 版本: 4 端子电阻器 (LRD)。
特性 :
- 低电感量，数字标记，矽树脂涂装。采用镀锡铜线引出端子，方便焊接。
- 开尔文 (Kelvin) 四端子/四引脚/四引线配置电阻器。
- 径向引脚，是 PCB 板安装的理想元器件。
应用 :
- 浪涌/脉冲应用，电流检测的应用，信息反馈及电机控制。
- 高精度测量仪器、仪表。
敞开式四引脚电阻/四引线电阻 (LRD) 规格 & 尺寸 (单位: mm)
|
|||||||||||||||||
| 规格 | 额定电流 (A) |
阻值范围 (mΩ) |
公差精度 (%) |
温度系数 TCR (ppm/°C) |
|||||||||||||
| LRD-1 | 1A | 1 ~ 10 mΩ | D(±0.5%) F(±1%) G(±2%) J(±5%) |
±10 ppm/°C ±20 ppm/°C ±25 ppm/°C ±50 ppm/°C ±100 ppm/°C |
|||||||||||||
| LRD-3 | 3A | 1 ~ 10 mΩ | |||||||||||||||
| LRD-5 | 5A | 0.5 ~ 5 mΩ | |||||||||||||||
| LRD-7 | 7A | 0.3 ~ 3 mΩ | |||||||||||||||
| LRD-10 | 10A | 0.1 ~ 1 mΩ | |||||||||||||||

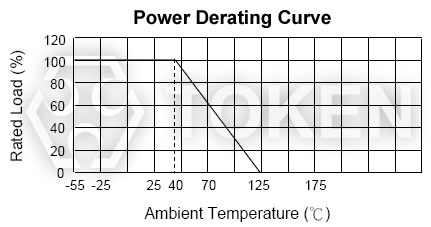

敞开式四引线电阻/四引脚电阻 (LRD) 功率降额曲线
|
|||||||||||||||||
敞开式四引线/四引脚电阻器 (LRD) 性能测试条件
|
|||||||||||||||||
| 测试项目 | 测试方法 | 规格标准 | |||||||||||||||
| 操作温度 | -55°C ~ 125°C。 | ||||||||||||||||
| 最大工作电压 | (P40°C x R)1/2。 | ||||||||||||||||
| 端子拉伸强度 | 50N, 10 秒。 | ΔR≤±1.0%R。 | |||||||||||||||
| 耐压试验 | 1000V, 1 分钟。 | 外表无明显损伤。 | |||||||||||||||
| 短时间过负载 | 5 倍额定功率，5 秒。 | ΔR≤±4.0%R。 | |||||||||||||||
| 热冲击试验 | -55°C~+125°C，5 次循环，30 分钟。 | ΔR≤±5.0%R。 | |||||||||||||||
| 寿命试验 | 70°C, 1000 小时，1.5 小时开，0.5 小时关。 | ΔR≤±5.0%R。 | |||||||||||||||
敞开式四引线/四引脚/四端子电阻器 (LRD) 料号标识
| LRD | - | 5 | R005 | F | P | ||||||||||||||||||||||||||||||||||||
 | | | | | |||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
