SMD RF Balun Transformers Frequency Mixer (TCB4F)

Introduction (TCB4F) For USB

< >
  • Frequency Mixer TCB4F RF Balun Transformer
  • SMD RF Balun TCB4F Frequency Mixer
  • SMD RF Balun Transformer (TCB4F) Frequency Mixer
  • SMD RF Frequency Mixer (TCB4F)
  • SMD RF Balun Transformers (TCB4F)

Balun transformer resolves the challenge of interfacing differential RF circuits to single-ended ones.

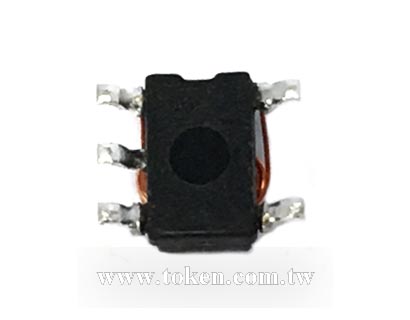

Token Electronics has introduced SMD Common Mode RF Transformers (RF Balun Transformers) in 3.8 x 4.4 mm compact size, which are used to convert between unbalanced-balanced signals in the antenna inputs of tuner circuits for terrestrial digital broadcast compatible compact devices. Up to now baluns have been made by winding wire around a high-quality ferrite core, and are widely used in electronic devices such as TVs and desktop PCs.

Token SMD RF Balun Transformers Frequency Mixer (TCB4F) is primarily designed for choking power lines and conform to the RoHS compliant and Lead-free. SMD (TCB4F) can be customed designs and tighter tolerances available on request.

Windings use paired or and triple wires for high uniformity. Base pins are end proccessed to allow direct mounting on PCB. The Balun transformers are ideal for use in double balanced mixers and as broad band transformers, transistors, impedance conversion, and frequency mixer for STB and Cable Modem. Application of SMD choke coils specific designs also available including different inductance values and Q specifications adjusted to frequency requirements.

Token is equipped to design and produce standard and custom Balun components to meet many design and reliability demands. Custom parts are available on request. Token will also produce devices outside these specifications to meet specific customer requirements, please contact our sales for more information.

Download Complete Datasheet SMD RF Balun Transformers Frequency Mixer (TCB4F) PDF.

Features :
  • Pair and triple wire coil for high stability and high balance.
  • Available in tape & reel for automatic surface mounting..
Applications :
  • Impedance Transformers, Double Balance Mixers, Frequency Mixer.
  • Broad-Band Transformers, Common Mode Filter, Balun Transformers.

Configurations & Dimensions (TCB4F) Unit: mm

SMD Common Mode RF Balun Transformer (TCB4F) Dimensions
SMD Common Mode RF Balun Transformer (TCB4F) Dimensions
Type A B (max) C (max) D E (max) F G H I J K L
TCB4F 3.8 4.4 3.2 2.0 5.5 0.45 3.0 2.7 4.4 1.3 3.0 1.0

Note: Design as Customer's Requested Specifications.

Electrical Characteristics A (TCB4F - 617DB)

Part Number Winding Turns
1-6=2-4=2-6=3-4
μiac
TCB4F - 617DB1673 2 1/2 T 300
TCB4F - 617DB1674 3 1/2 T 300
TCB4F - 617DB1675 4 1/2 T 300
TCB4F - 617DB1714 5 1/2 T 300

Test Circuit A (TCB4F - 617DB)

SMD Common Mode Balun Transformer (TCB4F - 617DB) Test Circuit A
SMD Common Mode RF Balun Transformer
(TCB4F - 617DB) Test Circuit A

Typical Characteristics A (TCB4F - 617DB)

SMD Common Mode Balun Transformer (TCB4F - 617DB) Typical Characteristics A
SMD Common Mode RF Balun Transformers and Frequency Mixer (TCB4F - 617DB) Typical Characteristics A

Electrical Characteristics B (TCB4F - 617DB)

Part Number Winding Turns μiac
TCB4F - 617DB1653 2 1/2 T 300
TCB4F - 617DB1654 3 1/2 T 300
TCB4F - 617DB1655 4 1/2 T 300
TCB4F - 617DB1724 5 1/2 T 300

Test Circuit B (TCB4F - 617DB)

Common Mode Balun Transformers (TCB4F - 617DB) Test Circuit B
Common Mode RF Balun Transformers
(TCB4F - 617DB) Test Circuit B

Typical Characteristics B (TCB4F - 617DB)

SMD Choke Coils Common Mode Balun Transformers (TCB4F - 617DB) Typical Characteristics B
SMD Common Mode RF Balun Transformers
(TCB4F - 617DB) Typical Characteristics B

Electrical Characteristics C (TCB4F - 617DB)

Part Number Winding Turns μiac
TCB4F - 617DB1643 2 1/2 T 1500
TCB4F - 617DB1644 3 1/2 T 1500
TCB4F - 617DB1645 4 1/2 T 1500
TCB4F - 617DB1646 5 1/2 T 1500

Test Circuit C (TCB4F - 617DB)

Common Mode Balun Transformers (TCB4F - 617DB) Test Circuit C
Common Mode RF Balun Transformers
(TCB4F - 617DB) Test Circuit C

Typical Characteristics C (TCB4F - 617DB)

SMD Choke Coils Common Mode Balun Transformers (TCB4F - 617DB) Typical Characteristics C
SMD Common Mode RF Balun Transformers
(TCB4F - 617DB) Typical Characteristics C

Electrical Characteristics (TCB4F - 617PT)

Part Number Winding Turns
1-2=2-3=4-6
μiac
TCB4F - 617PT1667 2T 300
TCB4F - 617PT1669 3T 300
TCB4F - 617PT1699 4T 300
TCB4F - 617PT1664 5T 300

Test Circuit (TCB4F - 617PT)

SMD Common Mode Balun Transformer (TCB4F - 617PT) Test Circuit
SMD Common Mode RF Balun Transformer
(TCB4F - 617PT) Test Circuit

Typical Characteristics (TCB4F - 617PT)

SMD Common Mode Balun Transformer (TCB4F - 617PT) Typical Characteristics
SMD Common Mode RF Balun Transformer and Frequency Mixer (TCB4F - 617PT) Typical Characteristics

Order Codes (TCB4F)

TCB4F - 617DB1673

Part Number
TCB4F

Type
617DB1673 Frequency Mixer
617PT1667 Frequency Mixer
617DB1653 Balun Transformers
617DB1643 Balun Transformers
