开放式 SMT 绕线功率电感器 (TPUD5011/5013) 产品简介
德键电子 TPUD5011/5013 超薄型系列，SMT 绕线功率电感器，采用锰锌材铁芯，开放式开磁路构造设计，及扁平化的构造，具有体积小、厚度薄（高度低于 1.2 mm 和 1.5 mm）、容易表面贴装，具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。
德键 TPUD5011/5013 系列的平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中，如电视游乐器、可携式游戏设备、电脑周边设备、 小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、个人导航系统、录放影机、OA 仪器、液晶电视、小型通信机器、直流转换器。轴包装，易用自动化装配。
德键的 TPUD5011/5013 超薄型系列贴片线绕功率电感器，符合 RoHS 标准，无铅焊接技术及 100% 无铅，产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。
特性 :
- 开磁路构造设计。
- 扁平化设计。
用途 :
- LCD 驱动器，手机。
- 小型直流转换器，变压器。

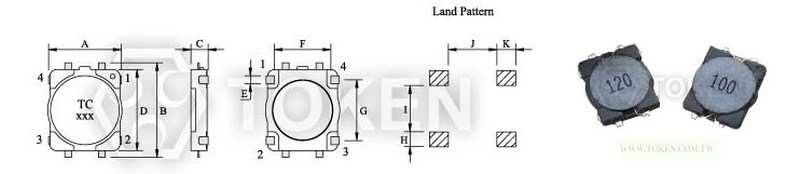

SMT 绕线功率型 (TPUD5011/5013) 结构图及规格尺寸
|
||||||||||||
| 型号 | A(max) | B(max) | C(max) | D | E | F | G | H | I | J | K | |
| TPUD5011 | 5.8 | 7.4 | 1.2 | 6.0 | 0.6 | 4.2 | 4.5 | 1.1 | 3.4 | 3.6 | 1.4 | |
| TPUD5013 | 5.8 | 7.4 | 1.5 | 6.0 | 0.6 | 4.2 | 4.5 | 1.1 | 3.4 | 3.6 | 1.4 | |
注: 可依客户特殊需求设计
SMT 绕线功率型 (TPUD5011) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPUD5011 - 3R3M | 3.30 | 100 | 0.109 | 0.94 |
| TPUD5011 - 4R7M | 4.70 | 100 | 0.156 | 0.80 |
| TPUD5011 - 6R8M | 6.80 | 100 | 0.216 | 0.65 |
| TPUD5011 - 100M | 10.00 | 100 | 0.275 | 0.53 |
| TPUD5011 - 150M | 15.00 | 100 | 0.438 | 0.40 |
| TPUD5011 - 220M | 22.00 | 100 | 0.663 | 0.36 |
| TPUD5011 - 330M | 33.00 | 100 | 0.975 | 0.32 |
| TPUD5011 - 470M | 47.00 | 100 | 1.380 | 0.26 |
| TPUD5011 - 680M | 68.00 | 100 | 1.700 | 0.23 |
| TPUD5011 - 101M | 100.00 | 100 | 2.800 | 0.20 |
Note: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT 绕线功率型 (TPUD5013) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPUD5013 - 3R3M | 3.30 | 100 | 0.081 | 1.25 |
| TPUD5013 - 4R7M | 4.70 | 100 | 0.106 | 1.20 |
| TPUD5013 - 6R8M | 6.80 | 100 | 0.144 | 0.90 |
| TPUD5013 - 100M | 10.00 | 100 | 0.187 | 0.85 |
| TPUD5013 - 150M | 15.00 | 100 | 0.300 | 0.57 |
| TPUD5013 - 220M | 22.00 | 100 | 0.431 | 0.54 |
| TPUD5013 - 330M | 33.00 | 100 | 0.637 | 0.38 |
| TPUD5013 - 470M | 47.00 | 100 | 0.875 | 0.35 |
Note: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.
SMT 绕线功率型 (TPUD5011/5013) 料号标识
| TPUD5011 | - | 100 | M | ||||||||||||||||
| 1 | 2 | 3 | |||||||||||||||||
|
|
|
|||||||||||||||||
