贴片功率绕线电感器开磁式 (TPUME)

贴片功率绕线电感器 - TPUME 开磁式系列

贴片开磁式电感器(TPUME)，将高功率、高磁饱和性、高Q值、及高频封装于一体。

< >

德键电子最新的元器件 TPUME 采用开磁式开磁路构造设计优点，锰锌材之铁芯，具有体积小、薄厚度（高度低于 4.7 mm）、容易表面贴装，具有高功率、高磁饱和性、高 Q 品质、高能量存储、低直流阻抗、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。

德键新增加了一系列 TPUME1206、TPUME1210L、TPUME1210、TPUME1812、及 TPUME2220 低损耗线绕芯片电感器，适用于无线通信设备，具有延长的电气特性的最大灵活性。

德键 TPUME 系列的平底表面设计，可确保稳固的安装，具有优异的端面强度。TPUME 提供芯片电感器最佳的特性和性能比。TPUME1206 具有最低轮廓高度 1.8 mm，及紧奏封装尺寸 3.2 mm x 2.3 mm；TPUME2220 系列具有低直流阻抗 DCR 0.039 ohm。TPUME 系列提供各种电感量从 1.0 μH to 2200 μH，额定电流从 0.005 A 到 4 A，这使 TPUME 全系列能够提供更高的效率和灵活性。

德键可以生产超出这些规格的电感器，可根据要求提供定制。TPUME 产品符合 RoHS 标准，无铅焊接技术及 100% 无铅，与 TDK、Vishay 电感器兼容，并提供更有竞争力的价格和快速交货服务。联系我们的销售部门以了解更多信息。

下载 PDF 版本: 贴片功率绕线电感器 (TPUME)。

特性 :

平坦焊面便于安装。
编带包装便于自动贴装。
具有高频，高 Q 值，高可靠性，抗电磁干扰之特性。

用途 :

手提电话，室内无线电话，环球定位系统，无线传输产品，电脑及网络周边设备。

开磁式贴片功率型 (TPUME) 结构图及规格尺寸

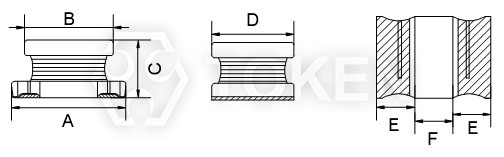

贴片功率绕线电感器 (TPUME) 尺寸图 (Unit: mm)
型号	A±0.3	B±0.3	C±0.3	D Ref.	E Ref.	F Ref.
TPUME1206	3.2	2.3	1.8	1.6	0.9	1.3
TPUME1210L	3.2	2.5	1.55	2.5	0.9	1.3
TPUME1210	3.2	2.5	2.0	2.5	0.9	1.3
TPUME1812	4.5	3.6	2.6	3.2	1.6	1.3
TPUME2220	5.7	5.0	4.7	5.0	2.0	1.7

开磁式贴片功率型 (TPUME) 特性规格

Inductance (µH)		TPUME1206		TPUME1210L		TPUME1210		TPUME1812		TPUME2220
标识	电感值 (µH)	直流阻抗 (Ω) Max.	额定电流 (A)	直流阻抗 (Ω) Max.	额定电流 (A)	直流阻抗 (Ω) Max.	额定电流 (A)	直流阻抗 (Ω) Max.	额定电流 (A)	直流阻抗 (Ω) Max.	额定电流 (A)
1R0	1.0	0.104	0.175	0.06	1.48	0.057	0.445	0.045	0.5	0.039	4.00
1R2	1.2	0.118	0.165			0.064	0.425	0.048	0.5	0.042	3.8
1R5	1.5	0.157	0.155			0.079	0.4	0.057	0.5	0.049	3.7
1R8	1.8	0.196	0.050	0.101	1.31	0.088	0.39	0.06	0.5
2R2	2.2	0.260	0.14	0.125	1.25	0.096	0.37	0.072	0.5	0.062	3.2
2R7	2.7	0.29	0.135			0.129	0.32	0.081	0.5	0.069	3
3R3	3.3	0.33	0.13	0.16	1.08	0.153	0.3	0.088	0.5	0.075	2.9
3R9	3.9	0.35	0.125			0.166	0.29	0.094	0.5	0.086	2.8
4R7	4.7	0.4	0.12	0.236	0.98	0.222	0.27	0.111	0.5	0.103	2.7
5R6	5.6	0.54	0.115	0.287	0.9	0.233	0.25	0.13	0.5	0.118	2.4
6R8	6.8	0.59	0.11	0.371	0.79	0.3	0.24	0.16	0.45	0.126	2.00
8R2	8.2	0.82	0.105	0.471	0.72	0.38	0.225	0.191	0.45	0.14	1.8
100	10	0.97	0.1	0.576	0.66	0.43	0.19	0.225	0.4	0.159	1.7
120	12	1.03	0.095	0.684	0.59	0.48	0.18	0.25	0.38	0.187	1.5
150	15	1.14	0.09	0.888	0.54	0.64	0.17	0.31	0.36	0.21	1.4
180	18	1.27	0.085	1.087	0.48	0.87	0.165	0.38	0.34	0.26	1.3
220	22	1.52	0.085	1.343	0.43	0.98	0.15	0.43	0.32	0.3	1.2
270	27	2.09	0.085			1.11	0.125	0.56	0.3	0.36	1.1
330	33	2.51	0.085	2.245	0.35	1.51	0.115	0.62	0.27	0.42	0.9
390	39	3.6	0.085			1.64	0.11	0.79	0.24	0.51	0.85
470	47	4.1	0.085	3.064	0.29	2.15	0.1	0.9	0.22	0.56	0.8
560	56	4.54	0.08	4.12	0.27	2.55	0.085	1.11	0.2	0.69	0.7
680	68	5.03	0.08	5.289	0.24	2.86	0.08	1.24	0.68	0.79	0.64
820	82	5.64	0.08	7.223	0.2	3.25	0.07	1.59	0.17	0.98	0.6
101	100	6.3	0.08	8.209	0.19	4.6	0.08	1.78	0.16	1.02	0.56
121	120	13.39	0.07	10.888	0.17	6.84	0.075	2.43	0.15	1.27	0.5
151	150	14.75	0.07	12.568	0.16	7.79	0.07	2.7	0.13	1.44	0.42
181	180	16.16	0.07	19.645	0.14	8.55	0.065	3.03	0.12	1.83	0.37
221	220	24.33	0.05	22.307	0.13	9.58	0.065	4.25	0.11	2.51	0.32
271	270	29.7	0.011	24.613	0.12	10.88	0.065	5.72	0.1	2.72	0.29
331	330	43.06	0.01	28.213	0.11	16.80	0.065	6.49	0.095	3.56	0.27
391	390	51	0.009	32.187	0.1	17.9	0.05	7.22	0.09	3.99	0.25
471	470	53.5	0.008	48.474	0.09	19.4	0.045	8.27	0.08	5.2	0.24
561	560			53.893	0.08	24.2	0.04	11.67	0.07	5.74	0.22
681	680			63.013	0.07			13.13	0.065	6.75	0.19
821	820	66.1	0.005					14.43	0.06	8.56	0.17
102	1000							19.37	0.05	9.56	0.15
122	1200							23.8	0.045	13.1	0.12
152	1500							26.5	0.04	14.8	0.1
182	1800							30.8	0.035	19.0	0.1
222	2200							48.8	0.03	20.3	0.09

Note:

频率测量 L: <100μH 以上(100KHz/0.25v) L: >100μH 以上(1KHz/0.25v) .
IDC: 当电感量比其额定值低 10% 时的电流 (ta = 20°C) .

开磁式贴片功率型 (TPUME) 料号标识

TPUME1206

1R0

型号

TPUME1206

TPUME1210L

TPUME1210

TPUME1812

TPUME2220

电感值
1R0	1.00µH
100	10.00µH
101	100.00µH
102	1000.00µH

误差值
J	±5%
K	±10%
L	±15%
M	±20%
P	±25%
N	±30%

贴片功率绕线电感器 开磁式 (TPUME)
