开放式贴片线绕功率电感器 (TPU5022DHP) 产品简介
贴片线绕功率电感器 - TPU5022DHP 系列
德键电子 TPU5022DHP 低直流阻抗系列，贴片线绕功率电感器，采用开放式开磁路构造设计，锰锌材之铁芯，直接线端之构造，具有体积小、厚度薄（高度低于 8 mm）、容易表面贴装，具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。
德键 TPU5022DHP 系列的平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中，如电视游乐器、可携式游戏设备、电脑周边设备、 小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、个人导航系统、录放影机、OA 仪器、液晶电视、小型通信机器、直流转换器。轴包装，易用自动化装配。
德键的 TPU5022DHP 大电流系列贴片线绕功率电感器，符合 RoHS 标准，无铅焊接技术及 100% 无铅，并提供更有竞争力的价格和快速交货服务。联系我们与您的特定需求。
特性 :
- 开磁路构造设计，锰锌材之铁芯。
- 轻便薄小，直接线端之构造。
用途 :
- 笔记型电脑，电源供应器。
- 低电压直流转换器。

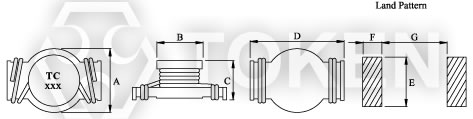

开放式功率型 (TPU5022DHP) 结构图及规格尺寸
|
||||||||
| 型号 | A(max) | B ± 0.3 | C(max) | D(max) | E | F | G | |
| TPU5022DHP | 16.26 | 12.70 | 8.00 | 22.35 | 8.64 | 3.18 | 14.35 | |
注: 可依客户特殊需求设计
开放式功率型 (TPU5022DHP) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPU5022DHP - R78N | 0.78 | 100 | 0.0026 | 30.00 |
| TPU5022DHP - 1R5M | 1.50 | 100 | 0.0040 | 25.00 |
| TPU5022DHP - 2R2M | 2.20 | 100 | 0.0061 | 20.00 |
| TPU5022DHP - 3R3M | 3.30 | 100 | 0.0086 | 17.00 |
| TPU5022DHP - 3R9M | 3.90 | 100 | 0.010 | 15.00 |
| TPU5022DHP - 4R7M | 4.70 | 100 | 0.014 | 13.00 |
| TPU5022DHP - 6R0M | 6.00 | 100 | 0.017 | 12.00 |
| TPU5022DHP - 7R8M | 7.80 | 100 | 0.018 | 11.00 |
| TPU5022DHP - 100M | 10.00 | 100 | 0.026 | 10.00 |
| TPU5022DHP - 150M | 15.00 | 100 | 0.032 | 8.00 |
Note: 测试频率：100KHz / 0.1V
操作温度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
开放式功率型 (TPU5022DHP) 料号标识
| TPU5022DHP | - | R78 | N | ||||||||||||||||||||
| 1 | 2 | 3 | |||||||||||||||||||||
|
|
|
|||||||||||||||||||||
