贴片线绕大电流电感器 功率开磁式 (TPUDF)

开磁式贴片线绕大电流电感器 - TPUDF 系列

贴片线绕大电流电感器(TPUDF),是高性能、省空间、和省功率的最佳解决方案。

< >
  • 贴片线绕大电流电感器 - TPUDF 系列
  • Power Wirewound Inductors - TPUDF Series
  • Power Wirewound Inductors - TPUDF Series
  • Power Wirewound Inductors - TPUDF Series

德键电子 TPUDF 功率型大电流电感系列,提供全范围电感量。金属化鼓芯设计,利用德键的自动绕线技术和优质铁氧体磁芯,可节省电路板空间,适用范围概括一般电子产品及用途。采用开磁式开磁路构造设计,锰锌材料的铁芯,大电流及低直流阻抗,直接线端结构,轻便薄小,厚度薄,容易表面贴装。

采用平底表面设计,可确保稳固的安装,具有优异的端面强度,良好的焊锡性,及耐热度。低直流电阻,耐大电流等特点,广泛应用于高精度的工业设备中。TPUDF 功率型系列具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准,适用于 SMT 自动贴片。

TPUDF 功率电感系列具有宽电感范围从 1.00 μH to 1000.00 μH,TPUDF3308F 最小厚度仅为 3.0 mm。新款的 TPUDF5022F 系列,低直流电阻低至 0.009 欧姆,电感值为 1.00 μH to 1000.00 μH,额定电流高达 20.00 A。由于其温度的稳定性,可在 -40°C to +85°C 环境温度范围内使用。

德键可以生产超出这些规格的电感器,可根据要求提供定制。TPUDF 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,与 TDK 电感器兼容,并提供更有竞争力的价格和快速交货服务。联系我们的销售部门以了解更多信息。

下载 PDF 版本: 贴片线绕大电流电感器 (TPUDF)

特性 :
  1. 超小型规格、超薄厚度。
  2. 低阻抗、高储存能量。
  3. 高性能设计特点的表面贴装电感。
用途 :
  1. 电脑显示板卡、笔记本电脑、后置偏转加速电极。
  2. 升降压转换器、派卫记忆程序设计。
  3. DC-DC 转换器、后置偏转加速电极。

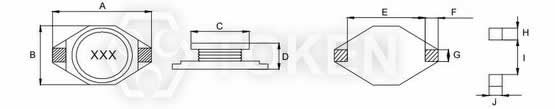

开磁式贴片型 (TPUDF1608) 外观尺寸

TPUDF1608 尺寸
型号 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF1608 6.60 4.45 3.94 2.92 4.32 1.02 1.27 1.40 4.06 3.56

开磁式贴片型 (TPUDF3308) 外观尺寸

TPUDF3308 尺寸
型号 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF3308 12.95 9.40 8.38 3.00 7.62 2.54 2.54 2.92 7.37 2.79

开磁式贴片型 (TPUDF3316) 外观尺寸

TPUDF3316 尺寸
型号 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF3316 12.95 9.40 8.38 5.12 7.62 2.54 2.54 2.92 7.37 2.79

开磁式贴片型 (TPUDF3340) 外观尺寸

TPUDF3340 尺寸
型号 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF3340 12.95 9.40 8.38 11.43 7.62 2.54 2.54 2.92 7.37 2.92

开磁式贴片型 (TPUDF5022) 外观尺寸

TPUDF5022 尺寸
型号 A Max. B Max. C Max. D Max. E Ref. F Ref. G Ref. H Ref. I Ref. J Ref.
TPUDF5022 18.45 15.24 12.70 7.11 12.70 2.54 2.54 2.92 12.45 2.79

开磁式贴片型 (TPUDF) 电性表

Inductance (µH) TPUDF1608 TPUDF3308 TPUDF3316 TPUDF3340 TPUDF5022
标识 电感值 (µH) 直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
直流阻抗
(Ω) Max.
额定电流
(A)
1R0 1.0 0.05 2.90     0.009 9.0     0.009 20.0
1R5 1.5 0.05 2.60     0.010 8.0
2R2 2.2 0.07 2.30     0.012 7.0     0.014 16.0
3R3 3.3 0.08 2.00     0.015 6.4     0.020 12.0
3R9
4R7 4.7 0.09 1.50     0.018 5.4
5R6               0.020 12.0
6R8 6.8 0.13 1.20     0.027 4.6
8R2
100 10 0.16 1.10 0.11 2.4 0.038 3.8 0.040 8.0 0.031 10.0
150 15 0.23 0.90 0.15 2.0 0.046 3.0 0.05 7.00 0.036 8.0
220 22 0.37 0.70 0.23 1.6 0.085 2.6 0.066 5.50 0.047 7.0
270
300
330 33 0.51 0.58 0.30 1.4 0.10 2.0 0.080 4.00 0.066 5.5
390
470 47 0.64 0.50 0.39 1.0 0.14 1.6 0.110 3.80 0.086 4.5
560
680 68 0.86 0.40 0.66 0.9 0.20 1.4 0.17 3.00 0.13 3.5
820
101 100 1.27 0.31 0.84 0.7 0.28 1.2 0.22 2.5 0.19 3.0
151 150 2.00 0.27 1.2 0.6 0.4 1.0 0.34 2.00 0.25 2.6
181
221 220 2.65 0.22 1.9 0.5 0.61 0.8 0.440 1.60 0.38 2.4
271
331 330 3.80 0.18 2.7 0.4 1.02 0.6 0.7 1.20 0.56 1.9
391
471 470 5.06 0.16 4.0 0.3 1.27 0.5 0.95 1.00 0.85 1.4
561
681 680 5.3 0.2 2.02 0.4 1.200 1.00 1.10 1.2
102 1000 13.80 0.10 2.000 0.80 1.80 1.0
注意:
  • 测量频率 L: 1.0 µH~82µH (100KHz / 0.25V),100µH 以上 (1KHz / 0.3V).
  • IDC:当电感量比其额定值低10%时的电流 (ta = 20°C).

开磁式贴片型 (TPUDF) 料号标识

TPUDF1608 - 1R0 M

型号
TPUDF1608
TPUDF3308
TPUDF3316
TPUDF3340
TPUDF5022

电感值
1R0 1.00µH
100 10.00µH
101 100.00µH
102 1000.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
