贴片高电流功率电感器 闭磁式绕线 (TPSTP)
贴片高电流功率电感器 - TPSTP 闭磁式绕线系列
德键电子(TPSTP)高电流功率电感器，提供最佳性能和效率，节省空间大小。
<
>
德键电子引进开发半屏蔽式电感，采用磁性环氧树脂作为磁屏蔽。此半屏蔽式大电流功率电感器旨在弥合闭磁式和开放式电感的性能差距，提供设计工程师额外的电感选择系列。
借由闭磁式电感器低辐射的优势，可以从其它电感中低耦合因子来特性化，而对其非屏蔽对应电感附近的磁通量不给于限定，而使得电感器具有最高的耦合系数。新款 (TPSTP) 高电流功率电感器系列，增加厚度的灵活性，延长电气特性，适合 DC-DC 转换器的应用。
德键电子(TPSTP) 电感器系列具有大额定电流及高频特性。这些特性对 DC-DC 转换器应用是至关重要的，因为它防止晶片电感的能耗，并提高转换器的整体效率。
(TPSTP) 贴片系列采用紧凑包装设计以节省空间，尺寸仅为 (21mm x 14.5mm)。宽广的电感值：0.3μH to 33μH。额定电流高达 35A。工作温度范围为 -55°C 到 +125°C。
德键可生产超出这些规格的电感器，能根据要求提供定制。以满足特定的客户要求。产品符合 RoHS 标准，无铅焊接技术及 100% 无铅，请联系我们的销售部门以了解更多信息。
下载 PDF 版本: 贴片高电流功率电感器 (TPSTP)。
特性 :
- 低阻抗、高电流、大感量。
- 小规格尺寸，适合便携设备。具有较好的高频特性。
应用 :
- 电视、录像机、电源整流、数字计算机控制设备，测试仪器等。

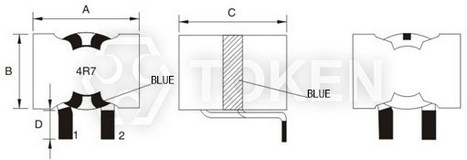

(TPSTP) 结构图规格尺寸 (单位: mm)
 贴片绕线功率电感器 (TPSTP) 结构图尺寸 贴片绕线功率电感器 (TPSTP) 焊盘尺寸 |
||||||||||||||||
| 型号 | A | B | C | D | ||||||||||||
| TPSTP2110 | 21.0±1.0 | 14.5±1.0 | 10.0±1.0 | 3.5±1.0 | ||||||||||||
| TPSTP2112 | 21.0±1.0 | 14.5±1.0 | 12.0±1.0 | 3.5±1.0 | ||||||||||||
| TPSTP2114 | 21.0±1.0 | 14.5±1.0 | 14.0±1.0 | 3.5±1.0 | ||||||||||||
| TPSTP2816 | 21.0±1.0 | 14.5±1.0 | 16.0±1.0 | 3.5±1.0 | ||||||||||||
贴片超薄型 (TPSTP2110) 电气规格
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 (KHz/V) | 直流阻抗 (mΩ) Max. | 额定电流 (A) |
| TPSTP2110-R30 | 0.3 | M、N | 100/1 | 1.5 | 35 |
| TPSTP2110-R50 | 0.5 | M、N | 100/1 | 1.5 | 35 |
| TPSTP2110-R60 | 0.6 | M、N | 100/1 | 1.5 | 35 |
| TPSTP2110-R68 | 0.68 | M、N | 100/1 | 1.5 | 35 |
| TPSTP2110-R80 | 0.8 | M、N | 100/1 | 1.5 | 35 |
| TPSTP2110-1R0 | 1.0 | M、N | 100/1 | 1.5 | 35 |
| TPSTP2110-1R2 | 1.2 | M、N | 100/1 | 1.5 | 35 |
| TPSTP2110-2R0 | 2.0 | M、N | 100/1 | 1.5 | 35 |
| TPSTP2110-100 | 10.0 | M、N | 100/1 | 3.5 | 25 |
备注:
注意:
- 额定 DC 电流: 在直流饱和特性低于电感初始值 20°C DC 电流. 温升: Δ T = 40°C 或 Ta = 20°C , 两值取其低值。
注意:
- L 测试仪器: Agilent HP4284A 精密 LCR 仪表。
- SRF 测试仪器: Agilent 4291B 射频阻抗分析仪。
- 直流阻抗 测试仪器: Chen Hwa 502BC 欧姆测试仪器。
- 工作温度 (Operating temperature): -55 to 125°C。
贴片超薄型 (TPSTP2112) 电气规格
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 (KHz/V) | 直流阻抗 (mΩ) Max. | 额定电流 (A) |
| TPSTP2112-R60 | 0.6 | M、N | 100/1 | 1.8 | 25 |
| TPSTP2112-R68 | 0.68 | M、N | 100/1 | 1.8 | 25 |
| TPSTP2112-R80 | 0.8 | M、N | 100/1 | 1.8 | 25 |
| TPSTP2112-1R0 | 1.0 | M、N | 100/1 | 1.8 | 25 |
| TPSTP2112-1R2 | 1.2 | M、N | 100/1 | 1.8 | 25 |
| TPSTP2112-2R0 | 2.0 | M、N | 100/1 | 1.8 | 25 |
备注:
注意:
- 额定 DC 电流: 在直流饱和特性低于电感初始值 20°C DC 电流. 温升: Δ T = 40°C 或 Ta = 20°C , 两值取其低值.
注意:
- L 测试仪器: Agilent HP4284A 精密 LCR 仪表.
- SRF 测试仪器: Agilent 4291B 射频阻抗分析仪.
- 直流阻抗 测试仪器: Chen Hwa 502BC 欧姆测试仪器.
- 工作温度 (Operating temperature): -55 to 125°C.
贴片超薄型 (TPSTP2114) 电气规格
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 (KHz/V) | 直流阻抗 (mΩ) Max. | 额定电流 (A) |
| TPSTP2114-R80 | 0.8 | M、N | 100/1 | 2.2 | 21 |
| TPSTP2114-1R0 | 1.0 | M、N | 100/1 | 2.2 | 21 |
| TPSTP2114-1R2 | 1.2 | M、N | 100/1 | 2.2 | 21 |
| TPSTP2114-2R0 | 2.0 | M、N | 100/1 | 2.2 | 21 |
| TPSTP2114-4R0 | 4.0 | M、N | 100/1 | 2.2 | 21 |
备注:
注意:
- 额定 DC 电流: 在直流饱和特性低于电感初始值 20°C DC 电流. 温升: Δ T = 40°C 或 Ta = 20°C , 两值取其低值.
注意:
- L 测试仪器: Agilent HP4284A 精密 LCR 仪表.
- SRF 测试仪器: Agilent 4291B 射频阻抗分析仪.
- 直流阻抗 测试仪器: Chen Hwa 502BC 欧姆测试仪器.
- 工作温度 (Operating temperature): -55 to 125°C.
贴片超薄型 (TPSTP2816) 电气规格
| 产品料号 | 电感值 L (µH) | 公差 | 测试频率 (KHz/V) | 直流阻抗 (mΩ) Max. | 额定电流 (A) |
| TPSTP2816-2R2 | 2.2 | M、N | 100/1 | 2.0 | 20 |
| TPSTP2816-3R3 | 3.3 | M、N | 100/1 | 2.0 | 20 |
| TPSTP2816-4R7 | 4.7 | M、N | 100/1 | 2.0 | 20 |
| TPSTP2816-6R8 | 6.8 | M、N | 100/1 | 2.0 | 20 |
| TPSTP2816-100 | 10.0 | M、N | 100/1 | 2.0 | 20 |
| TPSTP2816-150 | 15.0 | M、N | 100/1 | 2.0 | 20 |
| TPSTP2816-220 | 22.0 | M、N | 100/1 | 2.0 | 20 |
| TPSTP2816-330 | 33.0 | M、N | 100/1 | 2.0 | 20 |
备注:
注意:
- 额定 DC 电流: 在直流饱和特性低于电感初始值 20°C DC 电流. 温升: Δ T = 40°C 或 Ta = 20°C , 两值取其低值.
注意:
- L 测试仪器: Agilent HP4284A 精密 LCR 仪表.
- SRF 测试仪器: Agilent 4291B 射频阻抗分析仪.
- 直流阻抗 测试仪器: Chen Hwa 502BC 欧姆测试仪器.
- 工作温度 (Operating temperature): -55 to 125°C.
贴片绕线功率电感器 (TPSTP) 料号标识
| TPSTP2110 | - | 100 | M | |||||||||||||||||||||||||||
 | | | ||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||
