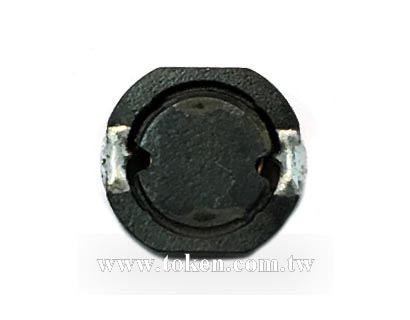

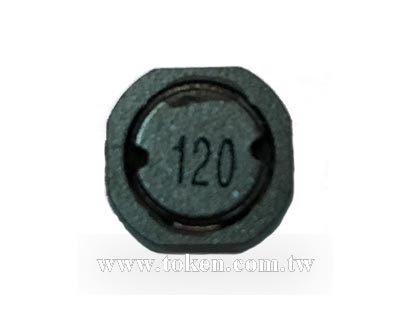

贴片超薄型功率电感器 高饱和电流电感器 (TPSH)

贴片超薄型功率电感器 高饱和电流电感器 - TPSH 闭磁式系列

Token (TPSH) 低 DCR 超薄型功率电感器,更适用于便携式电子产品的设计应用。

< >
  • 贴片功率型高饱和电流电感器 - TPSH 系列
  • Low-Profile Power Inductors - TPSH series
  • Low-Profile Power Inductors - TPSH series

像行业中的许多组件一样,大电流功率电感受到小型化电子设备趋势的影响,电路板上组件密度增加的需求。德键电子引进了外形尺寸较小的大电流电感器,(TPSH) 系列专为设计人员提供了,使用更大部件的大电流解决方案,而不会超过 PC 板两侧 1.1 mm 的外形厚度。

小型化电池供电设备也需要更紧凑的电路板设计,因此更小且更有效的电感器设计因应而生。德键电子 (TPSH) 低直流阻抗-超薄大电流功率电感系列,提供从 1.0 μH to 1000.0 μH 的电感范围,从 0.009Ω to 19.110Ω 低直流阻抗 DCR 范围。

德键电子 (TPSH) 采用闭磁路构造设计,具有体积小、厚度薄、容易表面贴装。功能特性具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准,适用于 SMT 自动贴片。

平底表面设计的 (TPSH) 系列,可确保稳固的安装,具有优异的端面强度,良好的焊锡性,及耐热度。此系列电感有电磁屏蔽设计,因此具有低磁漏,低直流电阻,耐大电流等特点,而广泛应用于高精度的工业设备中,OA 仪器、笔记型电脑、小型通信设备、录像机、数码相机。轴包装,易用自动化装配等。

德键可以生产设计超出这些规格参数的电感器,亦可根据要求提供定制。(TPSH) 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,是电讯、消费和工业电子应用是理想的选择。提供更有竞争力的价格和快速交货服务。联系我们的销售部门以了解更多信息。

下载 PDF 版本: 贴片超薄型功率电感器 高饱和电流电感器 (TPSH)

特性 :
  1. 高功率,高饱和电流。
  2. 适用于表面贴装。
  3. 磁屏蔽结构,良好的可焊性。
用途 :
  1. 录相机、OA 仪器、液晶电视、笔记型电脑。
  2. 数码相机、小型通信设备、DC-DC转换器。

高饱磁功率型 (TPSH) 结构图及规格尺寸

高饱磁功率型 (TPSH) 尺寸图
高饱磁功率型 (TPSH) 尺寸图
型号 A ± 0.3 B ± 0.3 C ± 0.3 D E F G H I
TPSH6011 6.20 6.50 1.10 2.15 2.20 4.90 2.40 4.90 1.10
TPSH6011 6.20 6.50 1.10 2.15 2.20 4.90 2.40 4.90 1.10
TPSH6013 6.20 6.50 1.40 2.15 2.20 4.90 2.40 4.90 1.10
TPSH6018 6.20 6.50 1.80 2.15 2.20 4.90 2.40 4.90 1.10
TPSH6025 6.20 6.50 2.50 2.15 2.20 4.90 2.40 4.90 1.10
TPSH8028 6.20 6.50 2.50 2.15 2.20 4.90 2.40 4.90 1.10
TPSH8030 8.00 8.00 2.80 2.50 2.80 6.00 3.20 5.80 2.00
TPSH8040 8.00 8.00 3.80 2.40 3.20 6.40 3.40 6.20 1.40
TPSH8043 6.20 6.50 2.50 2.15 2.20 4.90 2.40 4.90 1.10
TPSH8045 8.00 8.00 4.30 2.50 3.00 6.00 3.20 5.80 1.40
TPSH8058 8.00 8.00 5.80 2.40 3.20 6.40 3.40 6.20 1.40
TPSH1028 10.0 10.0 2.80 3.40 3.20 7.40 4.00 7.20 1.80
TPSH1030 10.0 10.0 2.80 3.00 4.00 8.20 4.20 8.20 1.40
TPSH1038 10.0 10.0 3.80 3.40 3.20 7.40 4.00 7.20 1.80
TPSH1040 10.0 10.0 3.80 3.00 4.00 8.20 4.20 8.20 1.40
TPSH1050 10.0 10.0 4.80 3.00 4.00 8.20 4.20 8.20 1.40
TPSH1065 10.0 10.0 6.60 3.00 4.00 8.20 4.20 8.20 1.40

注: 可依客户特殊需求设计

高饱磁功率型 (TPSH6011) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH6011-1R4 1.4 ± 30% 8 100K 7.96M 30 40 140 2600 1800
TPSH6011-2R7 2.7 ± 30% 8 100K 7.96M 48 62 100 2200 1450
TPSH6011-4R7 4.7 ± 30% 8 100K 7.96M 66 86 70 1800 1100
TPSH6011-6R8 6.8 ± 30% 7 100K 7.96M 105 136 55 1400 900
TPSH6011-100 10.0 ± 30% 12 100K 2.52M 170 220 45 1100 720
TPSH6011-150 15.0 ± 30% 10 100K 2.52M 240 320 32 950 620
TPSH6011-220 22.0 ± 30% 10 100K 2.52M 300 390 26 800 480
TPSH6011-330 33.0 ± 30% 10 100K 2.52M 430 560 22 680 380
TPSH6011-470 47.0 ± 30% 10 100K 2.52M 650 850 20 550 320
TPSH6011-680 68.0 ± 30% 12 100K 2.52M 920 1200 18 460 280
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH6013) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH6013-1R0 1.0 ± 30% 12 100K 7.96M 28 36 100 3200 2900
TPSH6013-1R5 1.5 ± 30% 10 100K 7.96M 32 40 90 3000 2400
TPSH6013-2R2 2.2 ± 30% 10 100K 7.96M 40 50 80 2500 2100
TPSH6013-3R3 3.3 ± 30% 10 100K 7.96M 45 60 70 2350 1750
TPSH6013-4R2 4.2 ± 30% 10 100K 7.96M 58 75 55 2100 1500
TPSH6013-6R4 6.4 ± 30% 10 100K 7.96M 85 110 45 1700 1300
TPSH6013-100 10.0 ± 30% 14 100K 2.52M 132 156 35 1400 1100
TPSH6013-150 15.0 ± 30% 12 100K 2.52M 180 235 26 1100 800
TPSH6013-220 22.0 ± 30% 12 100K 2.52M 260 325 22 950 720
TPSH6013-330 33.0 ± 30% 10 100K 2.52M 400 500 18 780 580
TPSH6013-470 47.0 ± 30% 10 100K 2.52M 540 675 14 660 500
TPSH6013-680 68.0 ± 30% 10 100K 2.52M 720 900 10 600 400
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH6018) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH6018-1R2 1.2 ± 30% 8 100K 7.96M 19 25 130 3600 2800
TPSH6018-1R8 1.8 ± 30% 8 100K 7.96M 22 28 90 3000 2300
TPSH6018-3R3 3.3 ± 30% 8 100K 7.96M 28 39 60 2500 1700
TPSH6018-4R7 4.7 ± 30% 8 100K 7.96M 32 42 50 2200 1400
TPSH6018-6R8 6.8 ± 30% 8 100K 7.96M 46 60 40 1900 1200
TPSH6018-100 10.0 ± 30% 12 100K 2.52M 68 88 30 1700 1000
TPSH6018-150 15.0 ± 30% 12 100K 2.52M 100 130 24 1500 800
TPSH6018-220 22.0 ± 30% 14 100K 2.52M 145 190 18 1200 650
TPSH6018-330 33.0 ± 30% 10 100K 2.52M 195 255 16 1000 580
TPSH6018-470 47.0 ± 30% 12 100K 2.52M 315 410 14 800 460
TPSH6018-680 68.0 ± 30% 12 100K 2.52M 455 600 12 620 360
TPSH6018-101 100.0 ± 30% 20 100K 2.52M 550 715 9 550 340
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH6025) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH6025-2R2 2.2 ± 30% 8 100K 7.96M 18.5 24 65 3400 2350
TPSH6025-3R3 3.3 ± 30% 8 100K 7.96M 21.0 27 50 3200 2000
TPSH6025-4R7 4.7 ± 30% 8 100K 7.96M 27.0 35 42 2700 1550
TPSH6025-6R8 6.8 ± 30% 8 100K 7.96M 32.0 42 36 2400 1300
TPSH6025-8R2 8.2 ± 30% 8 100K 7.96M 40.0 52 30 2200 1250
TPSH6025-100 10.0 ± 30% 12 100K 2.52M 44.0 57 25 2000 1050
TPSH6025-150 15.0 ± 30% 12 100K 2.52M 66.0 86 22 1800 920
TPSH6025-220 22.0 ± 30% 12 100K 2.52M 100 130 18 1600 700
TPSH6025-330 33.0 ± 30% 12 100K 2.52M 140 12 65 1200 640
TPSH6025-470 47.0 ± 30% 12 100K 2.52M 190 250 10 1000 480
TPSH6025-680 68.0 ± 30% 10 100K 2.52M 280 500 7 700 350
TPSH6025-101 100.0 ± 30% 24 100K 796K 385 500 7 700 370
TPSH6025-221 220.0 ± 30% 20 100K 796K 950 1250 4 420 240
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH8028) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH8028-3R3 3.3 ± 30% 12 100K 7.96M 60.0 17.5 23.0 3.60 3.50
TPSH8028-4R7 4.7 ± 30% 15 100K 7.96M 50.0 20.0 26.0 3.70 3.20
TPSH8028-6R8 6.8 ± 30% 13 100K 7.96M 40.0 34.0 45.0 2.80 2.50
TPSH8028-100 10.0 ± 30% 22 100K 2.52M 25.0 45.0 85.0 2.00 1.70
TPSH8028-150 15.0 ± 30% 20 100K 2.52M 20.0 66.0 130.0 1.60 1.50
TPSH8028-220 22 ± 30% 22 100K 2.52M 15.0 147.0 185.0 1.30 1.10
TPSH8028-470 47.0 ± 30% 14 100K 2.52M 12.0 177.0 230.0 1.20 1.00
TPSH8028-680 68 ± 30% 23 100K 2.52M 9.0 317.0 390.0 0.85 0.80
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH8030) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH8030-3R3 3.3 ± 30% 12 100K 7.96M 55.0 15.6 22.0 5.00 4.60
TPSH8030-4R7 4.7 ± 30% 10 100K 7.96M 42.0 22.6 30.0 4.60 3.80
TPSH8030-6R8 6.8 ± 30% 10 100K 7.96M 30.0 34.5 46.0 3.60 3.20
TPSH8030-100 10.0 ± 30% 18 100K 2.52M 25.0 47.3 60.0 3.00 2.60
TPSH8030-150 15.0 ± 30% 18 100K 2.52M 20.0 75.0 100.0 2.20 2.00
TPSH8030-220 22.0 ± 30% 18 100K 2.52M 16.0 105.0 130.0 2.00 1.75
TPSH8030-330 33.0 ± 30% 16 100K 2.52M 12.0 205.0 260.0 1.45 1.25
TPSH8030-470 47.0 ± 30% 16 100K 2.52M 12.0 205.6 260.0 1.45 1.25
TPSH8030-680 68.0 ± 30% 16 100K 2.52M 9.0 25.6 315.0 1.25 0.96
TPSH8030-101 100.0 ± 30% 24 100K 0.796M 7.0 415.0 520.0 0.85 0.75
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH8040) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH8040-3R3 3.3 ± 30% 12 100K 7.96M 40.0 13.8 18.0 6.00 5.00
TPSH8040-4R2 4.2 ± 30% 12 100K 7.96M 32.0 16.5 22.0 5.30 4.60
TPSH8040-6R2 6.2 ± 30% 10 100K 7.96M 28.0 25.0 32.0 4.20 4.00
TPSH8040-100 10.0 ± 30% 22 100K 2.52M 20.0 33.0 42.0 3.70 2.90
TPSH8040-150 15.0 ± 30% 20 100K 2.52M 18.0 55.0 70.0 2.80 2.50
TPSH8040-220 22.0 ± 30% 22 100K 2.52M 15.0 88 11.0 2.20 2.05
TPSH8040-330 33.0 ± 30% 22 100K 2.52M 12.0 115.0 150.0 1.90 1.75
TPSH8040-470 47.0 ± 30% 20 100K 2.52M 10.0 150.0 190.0 1.55 1.45
TPSH8040-680 68.0 ± 30% 18 100K 2.52M 8.0 205.0 260.0 1.35 1.10
TPSH8040-101 100.0 ± 30% 25 100K 0.796M 6.0 325.0 410.0 1.05 0.95
TPSH8040-151 150.0 ± 30% 18 100K 0.796M 5.0 445.0 560.0 0.90 0.77
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH8043) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH8043-1R0 1.0 ± 30% 15 100K 7.96M 70.0 8.1 10.0 6.60 7.50
TPSH8043-2R2 2.2 ± 30% 15 100K 7.96M 65.0 11.2 15.0 5.40 5.20
TPSH8043-3R3 3.3 ± 30% 12 100K 7.96M 54.0 12.5 17.0 5.10 4.50
TPSH8043-3R9 3.9 ± 30% 15 100K 7.96M 42.0 14.6 19.0 4.80 4.00
TPSH8043-4R7 4.7 ± 30% 13 100K 7.96M 36.0 17.0 22.0 4.60 3.60
TPSH8043-100 10.0 ± 30% 27 100K 2.52M 20.0 30.0 40.0 3.50 2.70
TPSH8043-150 15.0 ± 30% 26 100K 2.52M 15.0 46.0 60.0 2.70 2.00
TPSH8043-220 22.0 ± 30% 24 100K 2.52M 12.0 72.5 95.0 2.20 1.70
TPSH8043-330 33.0 ± 30% 21 100K 2.52M 11.0 100.0 130.0 1.70 1.40
TPSH8043-470 47.0 ± 30% 21 100K 2.52M 9.0 120.0 150.0 1.50 1.20
TPSH8043-680 68.0 ± 30% 20 100K 2.52M 7.0 192.0 250.0 1.20 1.00
TPSH8043-101 100 ± 30% 50 100K 0.796M 6.0 287.0 370.0 1.00 0.80
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH8045) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH8045-3R5 3.5 ± 30% 12 100K 7.96M 45.0 18.8 25.0 5.00 5.00
TPSH8045-4R7 4.7 ± 30% 10 100K 7.96M 30.0 22.0 27.5 4.60 4.40
TPSH8045-6R2 6.2 ± 30% 10 100K 7.96M 23.0 28.5 36.0 4.20 3.80
TPSH8045-100 10.0 ± 30% 16 100K 2.52M 18.0 35.8 48.0 3.50 3.30
TPSH8045-220 22.0 ± 30% 18 100K 2.52M 12.0 94.0 122.0 2.25 2.15
TPSH8045-330 33.0 ± 30% 14 100K 2.52M 8.0 118.0 150.0 2.00 1.80
TPSH8045-470 47.0 ± 30% 12 100K 2.52M 6.0 215.0 270.0 1.45 1.40
TPSH8045-680 68.0 ± 30% 8 100K 2.52M 4.0 320.0 400.0 1.25 1.20
TPSH8045-101 100.0 ± 30% 20 100K 0.70M 3.0 400.0 500.0 1.00 0.92
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH8058) 特性规格

产品料号 电感值
(µH)
Q
Ref.
测试频率 直流阻抗 (mΩ) 自谐频率 (MHz)
TYP.
有效电流 (mA)
TYP.
饱和电流 (mA)
TYP.
L Q TYP. MAX.
TPSH8058-3R9 3.9 ± 30% 8 100K 7.96M 45.0 12.0 16.0 6.50 4.50
TPSH8058-5R2 5.2 ± 30% 8 100K 7.96M 35.0 14.0 17.5 5.80 3.90
TPSH8058-6R8 6.8 ± 30% 8 100K 7.96M 30.0 16.0 20.0 5.50 4.00
TPSH8058-100 10.0 ± 30% 20 100K 2.52M 14.0 42.0 52.0 3.40 1.80
TPSH8058-220 22.0 ± 30% 20 100K 2.52M 14.0 42.0 52.0 3.40 1.80
TPSH8058-330 33.0 ± 30% 16 100K 2.52M 10.0 58.0 72.0 2.70 1.60
TPSH8058-470 47.0 ± 30% 12 100K 2.52M 7.0 80.0 10.0 2.30 1.50
TPSH8058-680 68.0 ± 30% 16 100K 2.52M 6.0 100.0 130.0 2.00 1.20
TPSH8058-101 100.0 ± 30% 22 100K 0.796M 5.0 124.0 160.0 1.70 0.90
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH1028) 特性规格

产品料号 电感值
(µH)
Q
Ref.
自谐频率 (MHz)
TYP.
直流阻抗 (mΩ) 有效电流 (A)
TYP.
饱和电流 (A)
TYP.
TYP. MAX.
TPSH1028-1R0 1.0 ± 30% 14 100 4.9 6.5 7.00 8.00
TPSH1028-1R5 1.5 ± 30% 12 80 7.3 10.0 6.50 6.50
TPSH1028-2R2 2.2 ± 30% 12 65 11.0 15.0 5.30 4.80
TPSH1028-3R3 3.3 ± 30% 14 55 15.0 20.0 4.60 4.30
TPSH1028-4R7 4.7 ± 30% 12 40 16.5 3.0 4.50 3.80
TPSH1028-6R8 6.8 ± 30% 12 30 25.0 33.0 3.50 3.00
TPSH1028-8R2 8.2 ± 30% 12 28 28.5 37.0 3.30 2.70
TPSH1028-100 10.0 ± 30% 20 25 40.0 53.0 2.80 2.40
TPSH1028-150 15.0 ± 30% 26 22 69.0 90.0 2.00 2.00
TPSH1028-220 22.0 ± 30% 26 16 104.0 135.0 1.60 1.40
TPSH1028-330 33.0 ± 30% 24 12 139.0 180.0 1.25 1.20
TPSH1028-470 47.0 ± 30% 20 11 167.0 230.0 1.30 1.10
TPSH1028-560 56.0 ± 30% 22 10 208.0 270.0 1.10 1.00
TPSH1028-680 68.0 ± 30% 20 9 232.0 300.0 1.00 0.90
TPSH1028-820 82.0 ± 30% 20 8 323.0 420.0 0.90 0.85
TPSH1028-101 100.0 ± 30% 20 7 365.0 470.0 0.85 0.80
TPSH1028-121 120.0 ± 30% 18 6 428.0 560.0 0.65 0.70
TPSH1028-151 150.0 ± 30% 18 5 518.0 680.0 0.70 0.65
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH1030) 特性规格

产品料号 电感值
(µH)
Q
Ref.
自谐频率 (MHz)
TYP.
直流阻抗 (mΩ) 有效电流 (A)
TYP.
饱和电流 (A)
TYP.
TYP. MAX.
TPSH1030-4R7 4.7 ± 30% 14 36 25.0 32.5 4.20 4.40
TPSH1030-6R2 6.2 ± 30% 12 30 32.0 42.0 3.80 3.90
TPSH1030-100 10.0 ± 30% 16 26 44.0 58.0 3.00 3.10
TPSH1030-150 15.0 ± 30% 16 22 73.0 95.0 2.60 2.55
TPSH1030-220 22.0 ± 30% 16 18 110.0 145.0 2.00 2.10
TPSH1030-330 33.0 ± 30% 12 14 150.0 195.0 1.70 1.74
TPSH1030-470 47.0 ± 30% 14 12 210.0 270.0 1.40 1.35
TPSH1030-680 68.0 ± 30% 14 10 285.0 370.0 1.20 1.22
TPSH1030-101 100.0 ± 30% 14 8.5 395.0 520.0 1.10 1.02
TPSH1030-151 150.0 ± 30% 12 5.5 640.0 840.0 0.85 0.84
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH1038) 特性规格

产品料号 电感值
(µH)
Q
Ref.
自谐频率 (MHz)
TYP.
直流阻抗 (mΩ) 有效电流 (A)
TYP.
饱和电流 (A)
TYP.
TYP. MAX.
TPSH1038-1R5 1.5 ± 30% 14 65 5.2 7.5 7.20 7.00
TPSH1038-2R2 2.2 ± 30% 12 55 7.7 10.5 6.80 6.50
TPSH1038-3R5 3.5 ± 30% 14 35 11.5 15.0 5.50 5.50
TPSH1038-5R0 5.0 ± 30% 12 30 14.5 22.0 4.60 4.80
TPSH1038-6R2 6.2 ± 30% 12 25 16.5 24.0 4.00 4.20
TPSH1038-100 10.0 ± 30% 24 20 25.0 35.0 3.80 3.60
TPSH1038-150 15.0 ± 30% 24 16 37.0 50.0 2.80 2.70
TPSH1038-220 22.0 ± 30% 20 12 55.8 75.0 2.20 2.30
TPSH1038-330 33.0 ± 30% 22 10 86.0 112.0 1.80 1.80
TPSH1038-470 47.0 ± 30% 22 8 121.0 160.0 1.65 1.60
TPSH1038-680 68.0 ± 30% 24 6 220.0 300.0 1.30 1.10
TPSH1038-101 100.0 ± 30% 24 6 220.0 300.0 1.30 1.10
TPSH1038-151 150.0 ± 30% 20 5 358.0 476.0 0.90 0.80
TPSH1038-221 220.0 ± 30% 22 4 565.0 740.0 0.65 0.65
TPSH1038-331 330.0 ± 30% 20 3 773.0 1000.0 0.55 0.52
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH1040) 特性规格

产品料号 电感值
(µH)
Q
Ref.
自谐频率 (MHz)
TYP.
直流阻抗 (mΩ) 有效电流 (A)
TYP.
饱和电流 (A)
TYP.
TYP. MAX.
TPSH1040-5R0 5.0 ± 30% 12 28.0 17.5 23.0 5.20 4.70
TPSH1040-6R2 6.2 ± 30% 12 24.0 21.5 28.0 4.70 4.30
TPSH1040-100 10.0 ± 30% 16 22.0 32.0 42.0 4.40 3.80
TPSH1040-150 15.0 ± 30% 18 16.0 60.0 78.0 2.90 2.80
TPSH1040-220 22.0 ± 30% 16 12.0 75.0 98.0 2.55 2.48
TPSH1040-330 33.0 ± 30% 16 10.0 110.0 140.0 2.05 2.00
TPSH1040-470 47.0 ± 30% 16 8.0 170.0 22.0 1.62 1.56
TPSH1040-680 68.0 ± 30% 16 7.0 245.0 320.0 1.45 1.40
TPSH1040-101 100.0 ± 30% 14 6.0 320.0 415.0 1.18 1.14
TPSH1040-221 220.0 ± 30% 14 4.0 760.0 950.0 0.78 0.72
TPSH1040-331 330.0 ± 30% 14 2.5 1080.0 1350.0 0.62 0.60
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH1050) 特性规格

产品料号 电感值
(µH)
Q
Ref.
自谐频率 (MHz)
TYP.
直流阻抗 (mΩ) 有效电流 (A)
TYP.
饱和电流 (A)
TYP.
TYP. MAX.
TPSH1050-4R7 4.7 ± 30% 13 34.0 14.5 19.0 5.20 5.10
TPSH1050-100 10.0 ± 30% 16 20.0 26.0 34.0 4.40 3.80
TPSH1050-220 22.0 ± 30% 16 10.0 58.0 76.0 2.90 2.70
TPSH1050-330 33.0 ± 30% 14 8.5 70.0 90.0 2.70 2.10
TPSH1050-470 47.0 ± 30% 14 7.0 100.0 130.0 2.10 1.80
TPSH1050-680 68.0 ± 30% 14 6.5 144.0 186.0 1.75 1.45
TPSH1050-101 100.0 ± 30% 16 5.0 198.0 260.0 1.50 1.25
TPSH1050-151 150.0 ± 30% 16 4.0 330.0 430.0 1.15 1.05
TPSH1050-221 220.0 ± 30% 14 3.5 470.0 610.0 0.95 0.88
TPSH1050-331 330.0 ± 30% 11 2.5 690.0 900.0 0.84 0.70
TPSH1050-471 470.0 ± 30% 11 1.9 1050.0 1350.0 0.65 0.55
TPSH1050-681 680.0 ± 30% 11 1.6 1350.0 1760.0 0.56 0.48
TPSH1050-102 1000.0 ± 30% 30 1.4 2120.0 2760.0 0.47 0.40
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH1065) 特性规格

产品料号 电感值
(µH)
Q
Ref.
自谐频率 (MHz)
TYP.
直流阻抗 (mΩ) 有效电流 (A)
TYP.
饱和电流 (A)
TYP.
TYP. MAX.
TPSH1065-4R2 4.2 ± 30% 14 45 18.0 23.0 5.60 7.00
TPSH1065-6R5 6.5 ± 30% 13 28 28.0 35.0 5.00 7.00
TPSH1065-100 10.0 ± 30% 14 20 33.0 41.0 4.90 4.00
TPSH1065-220 22.0 ± 30% 16 12 58.0 73.0 3.80 2.80
TPSH1065-330 33.0 ± 30% 10 7 93.0 120.0 2.70 2.40
TPSH1065-470 47.0 ± 30% 10 6 165.0 210.0 2.10 2.10
TPSH1065-680 68.0 ± 30% 8 5 195.0 250.0 1.85 1.75
TPSH1065-101 100.0 ± 30% 13 4 234.0 290.0 1.80 1.40
Note:
  • 频率测量 L: 100KHz/0.25v .
  • IDC: 当电感量比其额定值低 35% 时的电流 . 温度上升 40°C Δt = 40°C (ta = 20°C) .

高饱磁功率型 (TPSH) 料号标识

TPSH6011 - 1R0 M

型号
TPSH6011 TPSH6013 TPSH6018
TPSH6025 TPSH8028 TPSH8030
TPSH8040 TPSH8043 TPSH8045
TPSH8058 TPSH1028 TPSH1030
TPSH1038 TPSH1040 TPSH1050
TPSH1065

电感值
1R0 1.00µH
120 12.00µH
220 22.00µH
101 100.00µH
102 1000.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
