高频扼流滤波功率电感器

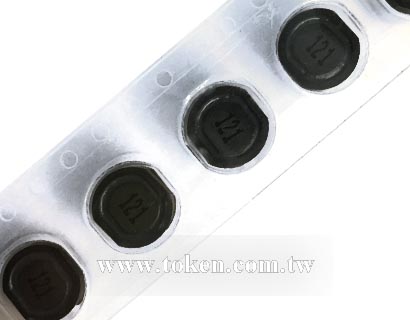

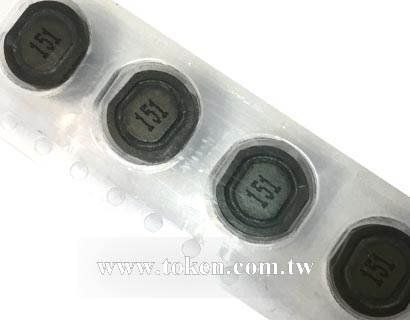

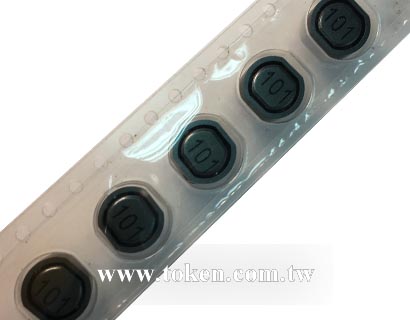

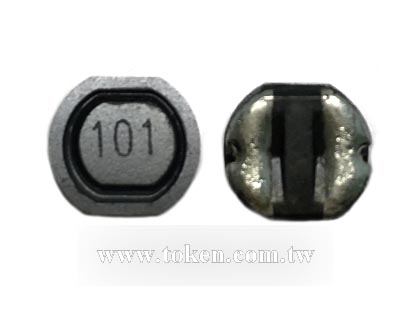

(TPSRB)高频扼流滤波功率电感器 (TPSRB) 产品简介
德键 TPSRB 功率型系列高频扼流滤波电感器，采用直接电极型的闭磁路构造设计，及断线对策构造，具有扼流滤波高频杂讯特性，轻便薄小，尺寸小，厚度薄，容易表面贴装。
TPSRB 系列的平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感有电磁屏蔽设计，因此具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中，如录放影机、OA 仪器、液晶电视、笔记型电脑、小型通信机器、直流转换器。轴包装，易用自动化装配。
德键 TPSRB 功率系列于功能特性上具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。
德键的 TPSRB 绕线系列高频扼流滤波电感器，符合 RoHS 标准，无铅焊接技术及 100% 无铅，并提供更有竞争力的价格和快速交货服务。请联系我们与您的特定需求。
特性 :
- 闭磁路构造设计，轻便薄小。
- 直接电极设计、降低零件高度。
用途 :
- 录放影机、OA 仪器、液晶电视、笔记型电脑。
- 小型通信机器、直流转换器。

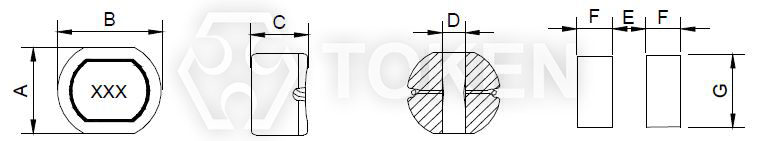

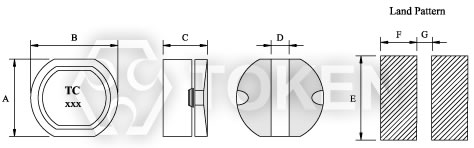

高频扼流滤波 (TPSRB) 结构图及规格尺寸
|
||||||||
| 型号 | A(max) | B(max) | C(max) | D(Ref.) | E | F | G | |
| TPSR63B | 5.90 | 6.50 | 3.50 | 1.45 | 5.50 | 2.25 | 1.70 | |
| TPSR74B | 7.35 | 8.15 | 4.90 | 2.10 | 7.50 | 4.00 | 2.00 | |
| TPSR105B | 9.40 | 10.40 | 5.50 | 2.90 | 9.50 | 5.00 | 2.50 | |
注: 可依客户特殊需求设计
高频扼流滤波 (TPSR63B) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPSR63B - 100M | 10.00 | 2.52 | 0.140 | 1.00 |
| TPSR63B - 120M | 12.00 | 2.52 | 0.160 | 0.94 |
| TPSR63B - 150M | 15.00 | 2.52 | 0.180 | 0.86 |
| TPSR63B - 180M | 18.00 | 2.52 | 0.250 | 0.78 |
| TPSR63B - 220M | 22.00 | 2.52 | 0.320 | 0.76 |
| TPSR63B - 270M | 27.00 | 2.52 | 0.360 | 0.64 |
| TPSR63B - 330M | 33.00 | 2.52 | 0.410 | 0.61 |
| TPSR63B - 390M | 39.00 | 2.52 | 0.470 | 0.53 |
| TPSR63B - 470M | 47.00 | 2.52 | 0.510 | 0.50 |
| TPSR63B - 560M | 56.00 | 2.52 | 0.720 | 0.46 |
| TPSR63B - 680M | 68.00 | 2.52 | 0.820 | 0.42 |
高频扼流滤波 (TPSR74B) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPSR74B - 100M | 10.00 | 2.52 M | 0.070 | 1.65 |
| TPSR74B - 120M | 12.00 | 2.52 M | 0.070 | 1.57 |
| TPSR74B - 150M | 15.00 | 2.52 M | 0.080 | 1.39 |
| TPSR74B - 180M | 18.00 | 2.52 M | 0.100 | 1.29 |
| TPSR74B - 220M | 22.00 | 2.52 M | 0.130 | 1.12 |
| TPSR74B - 270M | 27.00 | 2.52 M | 0.160 | 1.06 |
| TPSR74B - 330M | 33.00 | 2.52 M | 0.180 | 0.97 |
| TPSR74B - 390M | 39.00 | 2.52 M | 0.180 | 0.91 |
| TPSR74B - 470M | 47.00 | 2.52 M | 0.270 | 0.80 |
| TPSR74B - 560M | 56.00 | 2.52 M | 0.290 | 0.76 |
| TPSR74B - 680M | 68.00 | 2.52 M | 0.330 | 0.68 |
| TPSR74B - 820M | 82.00 | 2.52 M | 0.430 | 0.62 |
| TPSR74B - 101M | 100.00 | 1 K | 0.490 | 0.55 |
| TPSR74B - 121M | 120.00 | 1 K | 0.680 | 0.49 |
| TPSR74B - 151M | 150.00 | 1 K | 0.940 | 0.44 |
| TPSR74B - 181M | 180.00 | 1 K | 1.000 | 0.40 |
| TPSR74B - 221M | 220.00 | 1 K | 1.180 | 0.36 |
| TPSR74B - 271M | 270.00 | 1 K | 1.300 | 0.33 |
高频扼流滤波 (TPSR105B) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPSR105B - 100M | 10.00 | 2.52 M | 0.060 | 2.06 |
| TPSR105B - 120M | 12.00 | 2.52 M | 0.070 | 1.94 |
| TPSR105B - 150M | 15.00 | 2.52 M | 0.070 | 1.72 |
| TPSR105B - 180M | 18.00 | 2.52 M | 0.080 | 1.58 |
| TPSR105B - 220M | 22.00 | 2.52 M | 0.080 | 1.42 |
| TPSR105B - 270M | 27.00 | 2.52 M | 0.100 | 1.32 |
| TPSR105B - 330M | 33.00 | 2.52 M | 0.110 | 1.16 |
| TPSR105B - 390M | 39.00 | 2.52 M | 0.120 | 1.10 |
| TPSR105B - 470M | 47.00 | 2.52 M | 0.140 | 1.00 |
| TPSR105B - 560M | 56.00 | 2.52 M | 0.190 | 0.93 |
| TPSR105B - 680M | 68.00 | 2.52 M | 0.210 | 0.85 |
| TPSR105B - 820M | 82.00 | 2.52 M | 0.280 | 0.79 |
| TPSR105B - 101M | 100.00 | 1 K | 0.340 | 0.72 |
| TPSR105B - 121M | 120.00 | 1 K | 0.370 | 0.63 |
| TPSR105B - 151M | 150.00 | 1 K | 0.510 | 0.55 |
| TPSR105B - 181M | 180.00 | 1 K | 0.570 | 0.50 |
| TPSR105B - 221M | 220.00 | 1 K | 0.780 | 0.47 |
| TPSR105B - 271M | 270.00 | 1 K | 0.870 | 0.41 |
| TPSR105B - 331M | 330.00 | 1 K | 1.200 | 0.37 |
| TPSR105B - 391M | 390.00 | 1 K | 1.340 | 0.35 |
| TPSR105B - 471M | 470.00 | 1 K | 1.500 | 0.33 |
Note: TPSR74B-101 ~ 271 Test Freq.: 1KHz / 0.25V.
TPSR105B-101 ~ 471 Test Freq.: 1KHz / 0.25V.
Operating Temp. : -40°C ~ +85°C.
Inductance drop = 10% typ. at IDC.
高频扼流滤波 (TPSRB) 料号标识
| TPSR63B | - | 100 | M | ||||||||||||||||||
| 1 | 3 | 4 | |||||||||||||||||||
|
|
|
|||||||||||||||||||
