贴片超薄型大电流功率电感器 (TPSPC)

贴片超薄型大电流功率电感器 - TPSPC 系列

德键电子(TPSPC)新一代便携式微型超薄贴片功率绕线电感器,性能与超薄厚度最佳化的高功率产品。

< >
  • 贴片绕线功率电感器 TPSPC 系列

德键电子 TPSPC 贴片超薄型大电流功率电感器,旨在降低成本并节省应用中的电路板空间,免除多余的屏蔽插板。新增了片式超薄型大电流功率电感器 TPSPC1055, TPSPC1060, TPSPC1260, 和 TPSPC2111,具有体积小、厚度薄、容易表面贴装,采用闭磁路结构。适用于 DC-DC 转换器,具有延长电气特性的灵活性及最大使用度。

绕组芯片线圈 TPSPC 贴片系列,提供低直流电阻和大额定电流。这对于DC-DC转换器应用至关重要,因为它防止芯片电感器的能量耗散,提高转换器的整体效率。提供厚度和性能的良好平衡, 进而最佳化大电流功率电感器的灵活性和效率。TPSPC 具有比传统解决方案更低的 DCR 值,提供了面向终端产品中直流到直流转换器及蓄能应用的小型高性能、低功耗解决方案,这些最终产品包括计算机、服务器、电信及汽车电子设备,以及高电流电源和负载点 (POL) 转换器、电视、录像机、电源整流、配电系统。

新 TPSPC 系列具有良好的尺寸/性能比,具有大额定电流特性高达 12A,直流阻抗低从 5Ω 到 55Ω,低厚度尺寸封装可节省空间,提供宽广电感量范围从 0.15μH 到 38μ,具有标准磁屏蔽特点。

德键电子的使命是利用高品质,客户服务先进的技术和的理念。始终进口成本效益和品质上乘的原材料和设备,使德键的大电流功率电感器在行业中,具有出色的功能和性能,保证领先的价格提供给我们的客户。德键可以生产超出这些规格的电感器,可根据要求提供定制。TPSPC 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,请联系我们的销售部门以了解更多信息。

下载 PDF 版本: 贴片超薄型大电流功率电感器 (TPSPC)

特性 :
  1. 小规格尺寸,非常适合便携设备。
  2. 低阻抗、高电流、大感量。
  3. 具有较好的高频特性。
应用 :
  1. 电视,录像机,电源整流。
  2. 数字计算机控制设备,测试仪器等。

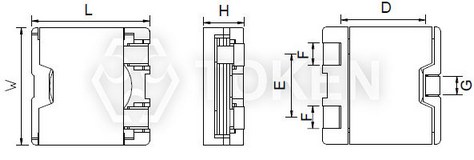

(TPSPC) 结构图规格尺寸 (单位: mm)

贴片绕线功率电感器 (TPSPC) 结构尺寸贴片绕线功率电感器 (TPSPC) 结构尺寸
贴片绕线功率电感器 (TPSPC) 焊盘尺寸贴片绕线功率电感器 (TPSPC) 焊盘尺寸
型号 W Max. L Max. H Max. a b c d e
TPSPC1055 11.0 7.0 6.0 3.0 5.8 11 2.2 5.2
TPSPC1060 12.0 8.0 7.0 3.0 5.8 12 2.2 5.2
TPSPC1260 13.5 10.0 6.5 3.0 6.6 14 3.6 6.6
TPSPC2111 23.0 16.0 12.0 3.0 12 23 10 14.5

贴片超薄型 (TPSPC1055) 电气规格

产品料号 电感值 (µH) 公差 测试频率 (KHz/V) 直流阻抗 (mΩ) Max. 额定电流 Idc (A) 饱和电流 Isat (A)
TPSPC1055-R15 0.15 M、N 100/1 6 8 16
TPSPC1055-R30 0.30 M、N 100/1 8 8 16
TPSPC1055-R68 0.68 M、N 100/1 10 5 13
TPSPC1055-R80 0.80 M、N 100/1 10 5 13
TPSPC1055-1R0 1.0 M、N 100/1 12 5 13
TPSPC1055-1R2 1.2 M、N 100/1 13 5 12
TPSPC1055-1R4 1.4 M、N 100/1 15 4 10
TPSPC1055-2R2 2.2 M、N 100/1 20 4 10
TPSPC1055-3R2 3.2 M、N 100/1 16 3 8
TPSPC1055-4R0 4.0 M、N 100/1 20 3 6
TPSPC1055-5R6 5.6 M、N 100/1 25 2.5 7
TPSPC1055-6R8 6.8 M、N 100/1 30 2.5 6
TPSPC1055-8R2 8.2 M、N 100/1 30 2 5
TPSPC1055-100 10 M、N 100/1 35 2 5
备注:
  • 额定 DC 电流: 在直流饱和特性低于电感初始值 20°C DC 电流. 温升: Δ T = 40°C 或 Ta = 20°C , 两值取其低值.

注意:
  • L 测试仪器: Agilent HP4284A 精密 LCR 仪表.
  • SRF 测试仪器: Agilent 4291B 射频阻抗分析仪.
  • 直流阻抗 测试仪器: Chen Hwa 502BC 欧姆测试仪器.
  • 工作温度 (Operating temperature): -55 to 125°C.

贴片超薄型 (TPSPC1060) 电气规格

产品料号 电感值 (µH) 公差 测试频率 (KHz/V) 直流阻抗 (mΩ) Max. 额定电流 Idc (A) 饱和电流 Isat (A)
TPSPC1060-220 22 M、N 100/1 50 2.5 5
TPSPC1060-380 38 M、N 100/1 55 2.5 4
备注:
  • 额定 DC 电流: 在直流饱和特性低于电感初始值 20°C DC 电流. 温升: Δ T = 40°C 或 Ta = 20°C , 两值取其低值.

注意:
  • L 测试仪器: Agilent HP4284A 精密 LCR 仪表.
  • SRF 测试仪器: Agilent 4291B 射频阻抗分析仪.
  • 直流阻抗 测试仪器: Chen Hwa 502BC 欧姆测试仪器.
  • 工作温度 (Operating temperature): -55 to 125°C.

贴片超薄型 (TPSPC1260) 电气规格

产品料号 电感值 (µH) 公差 测试频率 (KHz/V) 直流阻抗 (mΩ) Max. 额定电流 Idc (A) 饱和电流 Isat (A)
TPSPC1260-R33 0.33 M、N 100/1 5 9 20
TPSPC1260-R47 0.47 M、N 100/1 8 8 16
TPSPC1260-R80 0.80 M、N 100/1 10 5 14
TPSPC1260-1R0 1.0 M、N 100/1 12 5 14
TPSPC1260-1R5 1.5 M、N 100/1 14 4 12
TPSPC1260-1R8 1.8 M、N 100/1 15 4 10
TPSPC1260-2R2 2.2 M、N 100/1 18 4 10
TPSPC1260-2R5 2.5 M、N 100/1 20 3 8
TPSPC1260-3R2 3.2 M、N 100/1 22 3 8
TPSPC1260-4R0 4.0 M、N 100/1 15 3 7
TPSPC1260-5R6 5.6 M、N 100/1 18 2.5 7
TPSPC1260-6R0 6.0 M、N 100/1 20 2.5 6.5
TPSPC1260-7R2 7.2 M、N 100/1 20 2.5 6
TPSPC1260-8R2 8.2 M、N 100/1 20 2 5
TPSPC1260-9R2 9.2 M、N 100/1 22 2 5
TPSPC1260-100 10 M、N 100/1 22 2 5
备注:
  • 额定 DC 电流: 在直流饱和特性低于电感初始值 20°C DC 电流. 温升: Δ T = 40°C 或 Ta = 20°C , 两值取其低值.

注意:
  • L 测试仪器: Agilent HP4284A 精密 LCR 仪表.
  • SRF 测试仪器: Agilent 4291B 射频阻抗分析仪.
  • 直流阻抗 测试仪器: Chen Hwa 502BC 欧姆测试仪器.
  • 工作温度 (Operating temperature): -55 to 125°C.

贴片超薄型 (TPSPC2111) 电气规格

产品料号 电感值 (µH) 公差 测试频率 (KHz/V) 直流阻抗 (mΩ) Max. 额定电流 Idc (A) 饱和电流 Isat (A)
TPSPC2111-8R2 8.2 M、N 100/1 12 12 18
TPSPC2111-160 16.0 M、N 100/1 20 12 18
备注:
  • 额定 DC 电流: 在直流饱和特性低于电感初始值 20°C DC 电流. 温升: Δ T = 40°C 或 Ta = 20°C , 两值取其低值.

注意:
  • L 测试仪器: Agilent HP4284A 精密 LCR 仪表.
  • SRF 测试仪器: Agilent 4291B 射频阻抗分析仪.
  • 直流阻抗 测试仪器: Chen Hwa 502BC 欧姆测试仪器.
  • 工作温度 (Operating temperature): -55 to 125°C.

贴片绕线功率电感器 (TPSPC) 料号标识

TPSPC1055 - R15 M

型号
TPSPC1055
TPSPC1060
TPSPC1260
TPSPC2111

电感值
R15 0.15µH
1R0 1.00µH
470 47.00µH
101 100.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
