SMD 超薄型功率电感器 (TPSME)

SMD 超薄型功率电感器 - TPSME 系列

德键电子 TPSME 超薄型功率电感器,适用于新一代便携式的产品。

< >
  • SMT 绕线大电流电感器 - TPSME 系列

德键电子增加了新一代的超薄型片式绕线电感器 TPSME201610, TPSME252010, TPSME252012,TPSME3010, TPSME3012, TPSME3015, TPSME4012, TPSME4018, TPSME4030, TPSME5020, TPSME6045, 和 TPSME8040,采用闭磁路结构,具有体积小、厚度薄、容易表面贴装。适用于 DC-DC 转换器,具有延长电气特性的灵活性及最大使用度。

新款的 TPSME 超薄型功率电感器系列,旨在提供芯片电感器的特性和性能的良好平衡。TPSME201610, TPSME252010, 及 TPSME3010 具有最低轮廓高度 1.0mm;TPSME252012, TPSME3012, 及 TPSME4012 开发为轮廓高度仅 1.2mm。实现 TPSME 超薄型功率电感的灵活性和效率。

TPSME 系列提供低直流电阻和大额定电流,这对于 DC-DC 转换器应用至关重要,因为它可以防止芯片电感器的能量消耗,从而提高转换器的整体效率。

新的 (TPSME6045) 0.010ohm 及 (TPSME252012) 0.025ohm 系列具有良好的尺寸/性能比,具有更低直流阻抗。TPSME 系列提供各种电感从 0.24μH to 330μH。这些部件具有高额定电流,最高可达 15A,采用闭磁式绕线具有良好的磁屏蔽,工作温度范围 -55°C to +125°C。

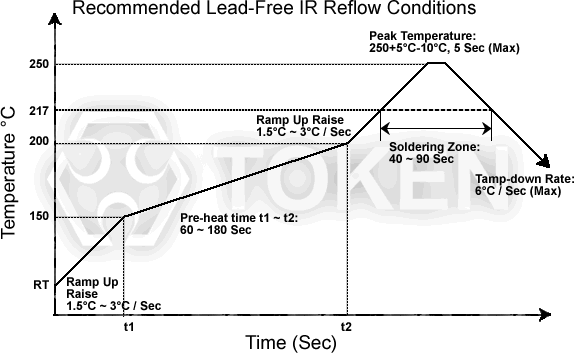

可根据要求提供定制。德键也可以生产超出这些规格的电感器,以满足特定的客户要求。产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,请联系我们的销售部门以了解更多信息。

下载 PDF 版本: SMD 超薄型功率电感器 (TPSME)

特性 :
  1. 良好的可焊性和高耐热性。
  2. 低高度: 1.0mm ~ 4.5mm。
  3. 耐大电流(额定电流): 0.34 ~ 15.0 安培。
用途 :
  1. 适用于多种DC-DC转换器的理想选择(DVD,DSC,手机,PDA,GPS,CMMB,数码相框,电话机,CARAV等设备)。

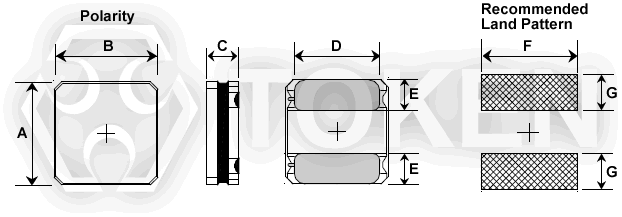

SMT 大电流功率型 (TPSME) 结构图及规格尺寸

型号 尺寸 (mm)
A B C
Max.
D
Ref.
E
Ref.
Fig
201610 2.0 ± 0.2 1.6 ± 0.2 1.0 0.6 0.6 Fig1/Fig2
252010 2.5 ± 0.2 2.0 ± 0.2 1.0 0.8 0.8 Fig1
252012 2.5 ± 0.2 2.0 ± 0.2 1.2 0.8 0.8 Fig1
3010 3.0 ± 0.2 3.0 ± 0.2 1.0 1.5 0.75 Fig2
3012 3.0 ± 0.2 3.0 ± 0.2 1.2 1.5 0.75 Fig2
3015 3.0 ± 0.2 3.0 ± 0.2 1.5 1.5 0.75 Fig2
4012 4.0 ± 0.2 4.0 ± 0.2 1.2 2.1 0.95 Fig2
4018 4.0 ± 0.2 4.0 ± 0.2 1.8 2.1 0.95 Fig3
4030 4.0 ± 0.2 4.0 ± 0.2 3.0 2.1 0.95 Fig3
5020 5.0 ± 0.2 5.0 ± 0.2 2.0 2.4 1.30 Fig3
5040 5.0 ± 0.2 5.0 ± 0.2 4.0 2.4 1.30 Fig2
6045 6.0 ± 0.2 6.0 ± 0.2 4.5 2.9 0.95 Fig3
8040 8.0 ± 0.2 8.0 ± 0.2 4.0 4.0 1.6 Fig2/Fig3

SMT 大电流功率型 (TPSME201610) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME201610-R24M 0.24 20 0.034 3.80 3.80
TPSME201610-R33M 0.33 20 0.052 3.70 3.50
TPSME201610-R47M 0.47 20 0.059 2.90 2.50
TPSME201610-R68M 0.68 20 0.078 2.20 2.40
TPSME201610-1R0M 1.00 20 0.104 1.90 2.00
TPSME201610-2R2M 2.20 20 0.120 1.00 1.40
TPSME201610-4R7M 4.70 20 0.396 0.90 1.00
TPSME201610-100M 10.00 20 0.956 0.70 0.70

SMT 大电流功率型 (TPSME201610 H Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME201610HR24M 0.24 20 0.032 4.20 4.30
TPSME201610HR33M 0.33 20 0.041 3.80 3.80
TPSME201610HR47M 0.47 20 0.059 2.90 2.50
TPSME201610HR68M 0.68 20 0.078 2.20 2.40
TPSME201610H1R0M 1.00 20 0.072 2.00 2.25
TPSME201610H2R2M 2.20 20 0.215 1.35 1.40
TPSME201610H4R7M 4.70 20 0.420 1.00 1.00
TPSME201610H100M 10.00 20 0.820 0.65 0.70

SMT 大电流功率型 (TPSME201610 E Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME201610ER24M 0.24 20 0.032 4.85 4.30
TPSME201610ER47M 0.47 20 0.042 3.60 3.00
TPSME201610ER68M 0.68 20 0.058 3.00 3.00
TPSME201610E1R0M 1.00 20 0.070 2.20 2.60
TPSME201610E1R5M 1.50 20 0.120 1.70 2.00
TPSME201610E2R2M 2.20 20 0.150 1.60 1.60

SMT 大电流功率型 (TPSME201610 A Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME201610AR24M 0.24 20 0.032 5.50 4.30
TPSME201610AR33M 0.33 20 0.032 4.60 3.80
TPSME201610AR47M 0.47 20 0.042 4.40 3.50
TPSME201610AR68M 0.68 20 0.057 3.40 3.00
TPSME201610A1R0M 1.00 20 0.090 3.15 2.40
TPSME201610A1R5M 1.50 20 0.130 2.20 2.00
TPSME201610A2R2M 2.20 20 0.165 2.10 1.45

SMT 大电流功率型 (TPSME201610 IH Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME201610lHR24M 0.24 20 0.026 7.00 4.50
TPSME201610lHR33M 0.33 20 0.029 6.00 4.00
TPSME201610lHR47M 0.47 20 0.036 4.50 3.80
TPSME201610lHR68M 0.68 20 0.050 4.00 3.10
TPSME201610lH1R0M 1.00 20 0.072 3.40 2.85
TPSME201610lH1R5M 1.50 20 0.120 2.20 2.10
TPSME201610lH2R2M 2.20 20 0.155 2.20 1.70
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME252010) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252010-R47M 0.47 20 0.056 3.40 2.70
TPSME252010-R68M 0.68 20 0.056 2.90 2.70
TPSME252010-1R0M 1.00 20 0.078 2.55 2.30
TPSME252010-2R2M 2.20 20 0.186 1.70 1.65
TPSME252010-3R3M 3.30 20 0.300 1.30 1.45
TPSME252010-4R7M 4.70 20 0.456 1.20 0.90
TPSME252010-6R8M 6.80 20 0.540 1.00 0.85
TPSME252010-100M 10.00 20 0.660 0.90 0.70
TPSME252010-220M 22.00 20 1.600 0.60 0.55
TPSME252010-470M 47.00 20 2.400 0.35 0.35

SMT 大电流功率型 (TPSME252010 H Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252010HR47M 0.47 20 0.042 3.60 3.50
TPSME252010HR68M 0.68 20 0.058 3.20 3.20
TPSME252010H1R0M 1.00 20 0.072 2.70 2.70
TPSME252010H2R2M 2.20 20 0.142 1.70 1.75
TPSME252010H3R3M 3.30 20 1.50 1.50 1.25

SMT 大电流功率型 (TPSME252010 E Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252010ER24M 0.24 20 0.030 5.50 4.30
TPSME252010ER33M 0.33 20 0.038 4.05 3.90
TPSME252010ER47M 0.47 20 0.038 3.90 3.90
TPSME252010ER68M 0.68 20 0.053 3.50 3.20
TPSME252010E1R0M 1.00 20 0.072 2.60 2.60
TPSME252010E1R5M 1.50 20 0.103 2.20 2.10
TPSME252010E2R2M 2.20 20 0.155 1.90 1.90
TPSME252010E3R3M 3.30 20 0.210 1.60 1.50
TPSME252010E4R7M 4.70 20 0.318 1.30 1.20
TPSME252010E6R8M 6.80 20 0.470 0.10 1.10
TPSME252010E100M 10.00 20 0.600 0.80 0.80

SMT 大电流功率型 (TPSME252010 A Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252010AR24M 0.24 20 0.030 6.55 4.20
TPSME252010AR33M 0.33 20 0.026 6.50 5.00
TPSME252010AR47M 0.47 20 0.038 5.50 4.00
TPSME252010AR68M 0.68 20 0.050 4.15 3.90
TPSME252010A1R0M 1.00 20 0.065 3.55 3.00
TPSME252010A1R5M 1.50 20 0.100 3.00 2.35
TPSME252010A2R2M 2.20 20 0.130 2.30 2.00
TPSME252010A4R7M 4.70 20 0.310 1.60 1.35

SMT 大电流功率型 (TPSME252010 IH Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252010lHR24M 0.24 20 0.018 8.90 6.50
TPSME252010lHR33M 0.33 20 0.024 7.50 5.50
TPSME252010lHR47M 0.47 20 0.030 6.50 4.70
TPSME252010lHR68M 0.68 20 0.040 5.60 4.20
TPSME252010lH1R0M 1.00 20 0.053 4.60 4.00
TPSME252010lH1R5M 1.50 20 0.075 3.80 3.30
TPSME252010lH2R2M 2.20 20 0.097 3.00 2.70
TPSME252010lH4R7M 4.70 20 0.250 1.70 1.50

SMT 大电流功率型 (TPSME252010 AH Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252010AHR24M 0.24 20 0.027 7.10 4.60
TPSME252010AHR33M 0.33 20 0.027 5.30 4.40
TPSME252010AHR47M 0.47 20 0.035 6.00 4.50
TPSME252010AHR68M 0.68 20 0.045 4.70 4.00
TPSME252010AH1R0M 1.00 20 0.060 3.70 3.50
TPSME252010AH1R5M 1.50 20 0.085 3.00 2.90
TPSME252010AH2R2M 2.20 20 0.110 2.50 2.40
TPSME252010AH4R7M 4.70 20 0.276 1.70 1.35
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME252012) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252012-R47M 0.47 20 0.035 3.80 3.00
TPSME252012-R68M 0.68 20 0.048 3.00 2.50
TPSME252012-1R0M 1.00 20 0.065 2.60 2.43
TPSME252012-1R5M 1.50 20 0.088 1.80 1.95
TPSME252012-2R2M 2.20 20 0.144 1.55 1.70
TPSME252012-3R3M 3.30 20 0.174 1.30 1.35
TPSME252012-4R7M 4.70 20 0.252 1.25 1.12
TPSME252012-6R8M 6.80 20 0.360 0.90 0.85
TPSME252012-100M 10.00 20 0.600 0.75 0.70
TPSME252012-220M 22.00 20 1.150 0.50 0.50

SMT 大电流功率型 (TPSME252012 H Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252012HR33M 0.33 20 0.030 5.05 5.25
TPSME252012HR47M 0.47 20 0.032 4.50 3.75
TPSME252012HR68M 0.68 20 0.042 3.90 3.50
TPSME252012H1R0M 1.00 20 0.056 3.00 3.50
TPSME252012H2R2M 2.20 20 0.100 1.90 2.20
TPSME252012H3R3M 3.30 20 0.144 1.70 1.60
TPSME252012H4R7M 4.70 20 0.216 1.40 1.35
TPSME252012H6R8M 6.80 20 0.300 1.20 1.05
TPSME252012H100M 10.00 20 0.462 1.00 0.90

SMT 大电流功率型 (TPSME252012 E Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252012ER24M 0.24 20 0.025 5.00 4.30
TPSME252012ER47M 0.47 20 0.038 5.00 3.75
TPSME252012ER68M 0.68 20 0.045 4.10 3.60
TPSME252012E1R0M 1.00 20 0.054 3.50 3.50
TPSME252012E1R5M 1.50 20 0.072 2.50 2.25
TPSME252012E2R2M 2.20 20 0.105 2.30 2.40

SMT 大电流功率型 (TPSME252012 I Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME252012lR24M 0.24 20 0.025 5.00 4.30
TPSME252012lR47M 0.47 20 0.035 6.00 3.80
TPSME252012lR68M 0.68 20 0.045 4.80 3.80
TPSME252012l1R0M 1.00 20 0.057 4.00 3.60
TPSME252012l1R5M 1.50 20 0.095 4.00 3.00
TPSME252012l2R2M 2.20 20 0.100 3.00 2.40
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

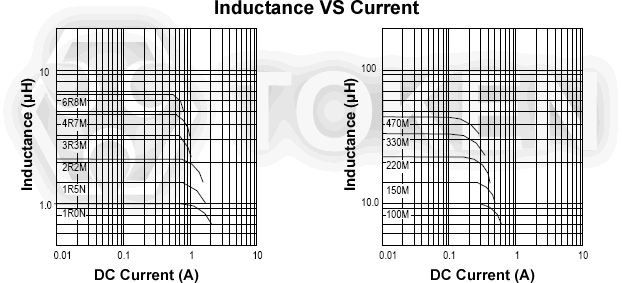

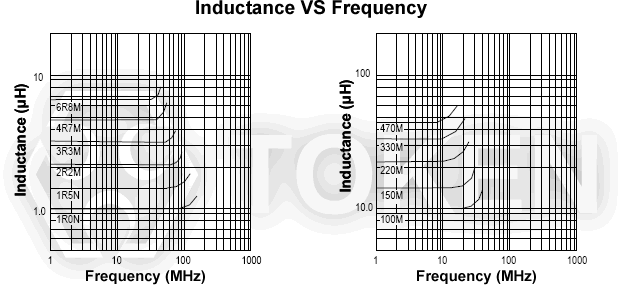

SMT 大电流功率型 (TPSME3010) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME3010-R56M 0.56 20 0.048 2.80 2.15
TPSME3010-R68M 0.68 20 0.048 2.50 2.15
TPSME3010-1R0M 1.00 20 0.066 2.15 2.00
TPSME3010-1R5M 1.50 20 0.078 1.65 1.70
TPSME3010-2R2M 2.20 20 0.096 1.35 1.55
TPSME3010-3R3M 3.30 20 0.145 1.20 1.25
TPSME3010-4R7M 4.70 20 0.222 1.10 1.05
TPSME3010-6R8M 6.80 20 0.330 0.85 0.70
TPSME3010-8R2M 8.20 20 0.348 0.80 0.80
TPSME3010-100M 10.00 20 0.480 0.70 0.70
TPSME3010-150M 15.00 20 0.624 0.60 0.60
TPSME3010-220M 22.00 20 1.000 0.50 0.50
TPSME3010-330M 10.00 20 0.480 0.70 0.70
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME3012) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME3012-R82M 0.82 20 0.039 2.60 3.30
TPSME3012-1R0M 1.00 20 0.048 2.50 3.30
TPSME3012-1R2M 1.20 20 0.048 2.15 2.60
TPSME3012-1R5M 1.50 20 0.060 2.10 2.30
TPSME3012-2R2M 2.20 20 0.075 1.65 2.10
TPSME3012-3R3M 3.30 20 0.108 1.45 1.70
TPSME3012-4R7M 4.70 20 0.144 1.15 1.50
TPSME3012-6R8M 6.80 20 0.210 1.05 1.15
TPSME3012-100M 10.00 20 0.312 0.75 1.00
TPSME3012-150M 15.00 20 0.420 0.60 0.85
TPSME3012-180M 18.00 20 0.576 0.60 0.78
TPSME3012-220M 22.00 20 0.588 0.50 0.75
TPSME3012-330M 33.00 20 0.960 0.47 0.55
TPSME3012-470M 47.00 20 1.560 0.45 0.45

SMT 大电流功率型 (TPSME3012 I Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME3012l1R0M 1.00 20 0.055 6.00 3.10
TPSME3012l2R2M 2.20 20 0.108 3.35 2.35
TPSME3012l4R7M 4.70 20 0.235 2.50 1.50

SMT 大电流功率型 (TPSME3012 B Series) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME3012B100M 10.00 20 0.415 1.10 0.90
TPSME3012B220M 22.00 20 0.800 0.75 0.70
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

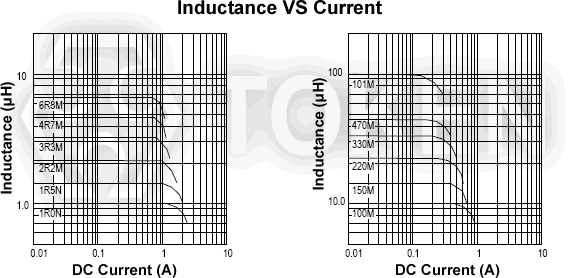

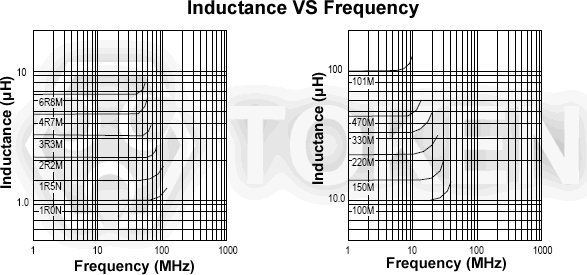

SMT 大电流功率型 (TPSME3015) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME3015-1R0M 1.00 20 0.040 2.80 2.85
TPSME3015-1R2M 1.20 20 0.048 2.80 2.65
TPSME3015-1R5M 1.50 20 0.055 2.75 2.60
TPSME3015-2R2M 2.20 20 0.072 2.10 2.25
TPSME3015-3R3M 3.30 20 0.102 1.75 1.85
TPSME3015-3R9M 3.90 20 0.132 1.50 1.70
TPSME3015-4R7M 4.70 20 0.145 1.45 1.50
TPSME3015-5R6M 5.60 20 0.156 1.20 1.50
TPSME3015-6R8M 6.80 20 0.200 1.15 1.30
TPSME3015-8R2M 8.20 20 0.228 1.05 1.20
TPSME3015-100M 10.00 20 0.300 1.10 1.05
TPSME3015-120M 12.00 20 0.300 0.85 1.05
TPSME3015-150M 15.00 20 0.420 0.80 0.95
TPSME3015-220M 22.00 20 0.545 0.65 0.85
TPSME3015-330M 33.00 20 0.852 0.50 0.65
TPSME3015-470M 47.00 20 1.200 0.45 0.55
TPSME3015-680M 68.00 20 2.400 0.34 0.40
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME4012) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME4012-R82M 0.82 20 0.065 3.65 2.20
TPSME4012-1R0M 1.00 20 0.065 3.20 2.20
TPSME4012-1R5M 1.50 20 0.078 2.50 2.00
TPSME4012-2R2M 2.20 20 0.104 2.10 2.10
TPSME4012-3R3M 3.30 20 0.143 1.95 1.70
TPSME4012-4R7M 4.70 20 0.182 1.55 1.50
TPSME4012-5R6M 5.60 20 0.215 1.60 1.35
TPSME4012-6R8M 6.80 20 0.257 1.40 1.30
TPSME4012-100M 10.00 20 0.312 1.05 1.05
TPSME4012-150M 15.00 20 0.494 0.90 0.90
TPSME4012-220M 22.00 20 0.741 0.70 0.75
TPSME4012-470M 47.00 20 1.760 0.45 0.45
TPSME4012-101M 100.00 20 3.600 0.35 0.30
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME4018) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME4018-1R0M 1.00 20 0.030 4.85 3.80
TPSME4018-1R2M 1.20 20 0.030 4.80 3.80
TPSME4018-1R5M 1.50 20 0.036 4.25 3.20
TPSME4018-2R2M 2.20 20 0.048 3.40 2.90
TPSME4018-3R3M 3.30 20 0.060 3.00 2.50
TPSME4018-3R9M 3.90 20 0.078 2.80 2.20
TPSME4018-4R7M 4.70 20 0.078 2.30 2.20
TPSME4018-6R8M 6.80 20 0.108 1.85 1.90
TPSME4018-100M 10.00 20 0.168 1.55 1.30
TPSME4018-150M 15.00 20 0.228 1.25 1.20
TPSME4018-220M 22.00 20 0.336 1.10 1.10
TPSME4018-330M 33.00 20 0.480 0.90 0.85
TPSME4018-470M 47.00 20 0.720 0.80 0.70
TPSME4018-101M 100.00 20 1.740 0.55 0.35
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME4030) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME4030-R91M 0.91 20 0.029 7.30 3.50
TPSME4030-1R0M 1.00 20 0.034 6.50 3.30
TPSME4030-1R2M 1.20 20 0.038 6.00 3.25
TPSME4030-1R5M 1.50 20 0.039 5.50 3.20
TPSME4030-2R2M 2.20 20 0.046 4.70 2.85
TPSME4030-3R3M 3.30 20 0.052 3.70 2.65
TPSME4030-4R7M 4.70 20 0.078 3.20 2.20
TPSME4030-6R8M 6.80 20 0.109 2.80 1.80
TPSME4030-100M 10.00 20 0.125 2.20 1.65
TPSME4030-120M 12.00 20 0.170 2.10 1.45
TPSME4030-150M 15.00 20 0.245 1.90 1.20
TPSME4030-220M 22.00 20 0.295 1.50 1.10
TPSME4030-330M 33.00 20 0.415 1.30 0.95
TPSME4030-390M 39.00 20 0.450 1.10 0.90
TPSME4030-470M 47.00 20 0.580 1.05 0.80
TPSME4030-560M 56.00 20 0.720 0.95 0.70
TPSME4030-620M 62.00 20 1.080 0.85 0.60
TPSME4030-680M 68.00 20 1.130 0.85 0.55
TPSME4030-101M 100.00 20 1.450 0.75 0.50
TPSME4030-121M 120.00 20 1.630 0.60 0.47
TPSME4030-151M 150.00 20 1.720 0.60 0.46
TPSME4030-331M 330.00 20 4.080 0.38 0.30
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME5020) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME5020-R47M 0.47 20 0.017 6.15 4.60
TPSME5020-R75M 0.75 20 0.022 5.50 4.00
TPSME5020-1R0M 1.00 20 0.026 4.10 3.80
TPSME5020-1R2M 1.20 20 0.029 4.50 3.55
TPSME5020-1R5M 1.50 20 0.034 4.10 3.20
TPSME5020-2R2M 2.20 20 0.042 3.20 2.90
TPSME5020-2R7M 2.70 20 0.049 2.90 2.70
TPSME5020-3R0M 3.00 20 0.049 2.55 2.70
TPSME5020-3R3M 3.30 20 0.056 2.55 2.50
TPSME5020-3R6M 3.60 20 0.056 2.80 2.50
TPSME5020-3R9M 3.90 20 0.056 2.30 2.50
TPSME5020-4R3M 4.30 20 0.074 2.50 2.20
TPSME5020-4R7M 4.70 20 0.074 2.50 2.20
TPSME5020-5R1M 5.10 20 0.083 2.25 2.05
TPSME5020-5R6M 5.60 20 0.083 2.30 2.05
TPSME5020-6R8M 6.80 20 0.108 2.05 1.80
TPSME5020-7R5M 7.50 20 0.117 1.85 1.75
TPSME5020-8R2M 8.20 20 0.127 1.85 1.65
TPSME5020-9R1M 9.10 20 0.143 1.70 1.55
TPSME5020-100M 10.00 20 0.143 1.70 1.55
TPSME5020-120M 12.00 20 0.182 1.50 1.40
TPSME5020-150M 15.00 20 0.215 1.35 1.25
TPSME5020-180M 18.00 20 0.260 1.25 1.15
TPSME5020-220M 22.00 20 0.294 1.15 1.10
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME6045) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME6045-1R0M 1.00 20 0.010 15.00 6.35
TPSME6045-1R2M 1.20 20 0.013 12.50 6.05
TPSME6045-1R5M 1.50 20 0.013 11.50 6.05
TPSME6045-2R2M 2.20 20 0.018 10.50 5.00
TPSME6045-3R3M 3.30 20 0.024 9.00 4.40
TPSME6045-4R7M 4.70 20 0.026 7.50 4.20
TPSME6045-6R8M 6.80 20 0.040 6.20 3.30
TPSME6045-100M 10.00 20 0.056 4.80 3.00
TPSME6045-120M 12.00 20 0.065 4.50 2.75
TPSME6045-150M 15.00 20 0.085 3.80 2.30
TPSME6045-220M 22.00 20 0.116 3.50 2.00
TPSME6045-330M 33.00 20 0.175 2.60 1.60
TPSME6045-470M 47.00 20 0.260 2.30 1.30
TPSME6045-560M 56.00 20 0.286 1.90 1.25
TPSME6045-680M 68.00 20 0.325 1.80 1.20
TPSME6045-101M 100.00 20 0.468 1.40 1.10
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME8040) 电性表

产品型号 电感值 (µH) 公差 (±%) 直流阻抗 (Ω)
Max.
额定电流 Typ. (A)
额定电流 Idc (A) L↓30% 饱和电流 Isat (A) L↑40°C
TPSME8040-0R9M 0.9 30 0.008 11.0 7.8
TPSME8040-1R4M 1.4 30 0.010 9.0 7.0
TPSME8040-2R0M 2.0 30 0.012 7.4 6.3
TPSME8040-3R6M 3.6 30 0.020 5.3 4.9
TPSME8040-4R7M 4.7 30 0.024 4.7 4.1
TPSME8040-6R8M 6.8 30 0.033 4.0 3.7
TPSME8040-100M 10.0 20 0.045 3.4 3.1
TPSME8040-150M 15.0 20 0.065 2.7 2.4
TPSME8040-220M 22.0 20 0.086 2.2 2.2
TPSME8040-330M 33.0 20 0.130 1.9 1.7
TPSME8040-470M 47.0 20 0.195 1.5 1.4
TPSME8040-680M 68.0 20 0.299 1.2 1.1
TPSME8040-101M 100.0 20 0.377 1.0 1.0
备注:
  • 在最差的运行环境下 , 元件温度 ( 环境温度 + 温升 ) 不应超过 125°C . 电路设计 , 元件置放 , PWB 尺寸和厚度 , 气流和其他散热提供都会影响元件温度 . 元件温度应在应用中进行验证. 所列出的额定电流是饱和电流或加热电流 , 取决于那个比较低的值 .

注意:
  • 所有测试数据参考 25°C 环境温度 . 测试条件: 100KHZ , 0.1Vrms .
  • Irms: 直流电流 ( i ) 将导致约 Δt of 40°C . Isat: 直流电流 ( i ) 将导致 L0 下降约 30% .
  • 工作温度范围 -55°C to +125°C .

SMT 大电流功率型 (TPSME) 料号标识

TPSME 3010 - R10 M

型号
TPSME
尺寸 (L×M)(mm)
201610 2.0×1.6
252010 2.5×2.0
252012 2.5×2.0
3010 3.0×3.0
3012 3.0×3.0
3015 3.0×3.0
4012 4.0×4.0
4018 4.0×4.0
4030 4.0×4.0
5020 5.0×5.0
5040 5.0×5.0
6045 6.0×6.0
8040 8.0×8.0

电感值
R24 0.24µH
1R0 1.00µH
100 10.00µH
101 100.00µH
误差值
J ±5%
K ±10%
L ±15%
M ±20%
P ±25%
N ±30%
