低直流阻抗大电流绕线电感器
功率型 (TPSLF12555/12565/12575)- "SLF 系列” 栏目分页：
- 1. SMT 功率绕线电感器 (TPSLF)-6028/7032/7045/10145
- 2. SMT 功率绕线电感器 (TPSLF)-12555/12565/12575
SMT 大电流绕线电感器 (TPSLF12555/12565/12575) 产品简介
德键电子 TPSLF12555/12565/12575 功率型系列，贴片低直流阻抗大电流绕线电感器，采用闭磁路构造设计，断线对策构造，具有体积小、厚度薄、容易表面贴装，具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点。同时具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。
德键 TPSLF 系列的平底表面设计，可确保稳固的安装，具有优异的端面强度，良好的焊锡性，及耐热度。此系列电感有电磁屏蔽设计，因此具有低磁漏，低直流电阻，耐大电流等特点，而广泛应用于高精度的工业设备中。轴包装，易用自动化装配。
德键电子生产贴片功率电感、大电流电感、晶片电感、1008 线圈电感，0603 线圈电感，0805 线圈电感，0402 线圈电感。这些终端产品包括新一代行动终端、电视游乐器、电脑周边设备、DELL笔记型电脑、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、可携式游戏设备、个人导航系统等。
特性 :
- 轻便薄小。
- 闭磁路构造设计。
- 大电流低直流阻抗。
用途 :
- 笔记型电脑、PDA。
- 携带机器之直流转换器。
- 液晶电视、摄影机、数位相机。

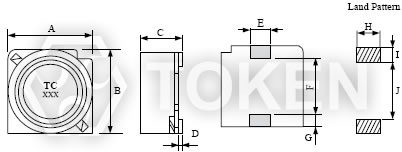

SMT 低直流阻抗功率型 (TPSLF12555/12565/12575) 结构图及规格尺寸
|
|||||||||||
| 型号 | A±0.3 | B±0.3 | C±0.3 | D(Ref) | E(Ref) | F(Ref) | G(Ref) | H | I | J | |
| TPSLF12555 | 12.5 | 12.5 | 5.5 | 0.1 | 3.0 | 8.3 | 2.0 | 3.2 | 2.5 | 8.6 | |
| TPSLF12565 | 12.5 | 12.5 | 6.5 | 0.1 | 3.0 | 8.3 | 2.0 | 3.2 | 2.5 | 8.6 | |
| TPSLF12575 | 12.5 | 12.5 | 7.5 | 0.1 | 3.0 | 8.3 | 2.0 | 3.2 | 2.5 | 8.6 | |
注: 可依客户特殊需求设计
SMT 低直流阻抗功率型 (TPSLF12555) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPSLF12555 - 6R0N | 6.00 | 1 | 0.0164 | 3.60 |
| TPSLF12555 - 100M | 10.00 | 1 | 0.0215 | 3.40 |
| TPSLF12555 - 150M | 15.00 | 1 | 0.0259 | 2.80 |
| TPSLF12555 - 220M | 22.00 | 1 | 0.0338 | 2.30 |
| TPSLF12555 - 330M | 33.00 | 1 | 0.0415 | 1.90 |
| TPSLF12555 - 470M | 47.00 | 1 | 0.0618 | 1.60 |
| TPSLF12555 - 680M | 68.00 | 1 | 0.0832 | 1.30 |
| TPSLF12555 - 101M | 100.00 | 1 | 0.117 | 1.10 |
| TPSLF12555 - 151M | 150.00 | 1 | 0.190 | 0.88 |
| TPSLF12555 - 221M | 220.00 | 1 | 0.270 | 0.72 |
| TPSLF12555 - 331M | 330.00 | 1 | 0.410 | 0.59 |
| TPSLF12555 - 471M | 470.00 | 1 | 0.520 | 0.49 |
| TPSLF12555 - 681M | 680.00 | 1 | 0.760 | 0.43 |
| TPSLF12555 - 102M | 1000.00 | 1 | 1.120 | 0.34 |
| TPSLF12555 - 152M | 1500.00 | 1 | 1.730 | 0.29 |
Note: 测试频率：1KHz / 0.25V.
操作温度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT 低直流阻抗功率型 (TPSLF12565) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPSLF12565 - 2R0N | 2.00 | 1 | 0.0117 | 10.00 |
| TPSLF12565 - 4R2N | 4.20 | 1 | 0.0150 | 7.30 |
| TPSLF12565 - 7R0N | 7.00 | 1 | 0.0177 | 5.70 |
| TPSLF12565 - 100M | 10.00 | 1 | 0.0202 | 5.00 |
| TPSLF12565 - 150M | 15.00 | 1 | 0.0237 | 4.20 |
| TPSLF12565 - 220M | 22.00 | 1 | 0.0316 | 3.50 |
| TPSLF12565 - 330M | 33.00 | 1 | 0.0406 | 2.80 |
| TPSLF12565 - 470M | 47.00 | 1 | 0.0578 | 2.40 |
| TPSLF12565 - 680M | 68.00 | 1 | 0.0787 | 2.00 |
| TPSLF12565 - 101M | 100.00 | 1 | 0.123 | 1.60 |
| TPSLF12565 - 221M | 220.00 | 1 | 0.273 | 1.00 |
Note: 测试频率：1KHz / 0.25V.
操作温度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT 低直流阻抗功率型 (TPSLF12575) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) |
| TPSLF12575 - 1R2N | 1.20 | 1 | 0.0050 | 13.00 |
| TPSLF12575 - 2R7N | 2.70 | 1 | 0.0094 | 10.00 |
| TPSLF12575 - 3R9N | 3.90 | 1 | 0.0104 | 9.00 |
| TPSLF12575 - 5R6N | 5.60 | 1 | 0.0116 | 7.80 |
| TPSLF12575 - 6R8N | 6.80 | 1 | 0.0131 | 7.20 |
| TPSLF12575 - 100M | 10.00 | 1 | 0.0156 | 5.50 |
| TPSLF12575 - 150M | 15.00 | 1 | 0.0184 | 4.70 |
| TPSLF12575 - 220M | 22.00 | 1 | 0.0263 | 4.00 |
| TPSLF12575 - 330M | 33.00 | 1 | 0.0395 | 3.20 |
| TPSLF12575 - 470M | 47.00 | 1 | 0.0528 | 2.70 |
| TPSLF12575 - 680M | 68.00 | 1 | 0.0778 | 2.00 |
| TPSLF12575 - 101M | 100.00 | 1 | 0.125 | 1.90 |
| TPSLF12575 - 151M | 150.00 | 1 | 0.175 | 1.50 |
| TPSLF12575 - 221M | 220.00 | 1 | 0.258 | 1.30 |
Note: 测试频率：1KHz / 0.25V.
操作温度：-40°C ~ +85°C.
感量下降 = 10% typ. at IDC.
SMT 低直流阻抗功率型 (TPSLF12555/12565/12575) 料号标识
| TPSLF12555 | - | 100 | M | ||||||||||||||
| 1 | 2 | 3 | |||||||||||||||
|
|
|
|||||||||||||||
