贴片大功率线绕电感器
大电流型 (TPSRH-8D28/8D43)贴片大功率线绕电感器 (TPSRH-8D28/8D43) 产品简介
贴片大功率线绕电感器
TPSRH-8D28/8D43 系列
德键电子 TPSRH-8D28/8D43 高电流系列贴片大功率线绕电感器，采用闭磁路构造贴片设计，平底表面确保安装可靠，此系列电感具有低漏磁，低直流电阻，和高耐电流的特点。因为有电磁屏蔽而被广泛应用于移动电话，个人电脑等各种高精度工业设备。可提供编带包装便于自动化装配。
晶片功率电感是用线圈制作的，它的作用多是扼流滤波和滤除高频杂波，它的外形有很多种：有的像电阻、有的像二极管、有的一看上去就是线圈。通常只有像电阻的那种电感才能读出电感值，因为只有这种有色环，其它的没有。晶片功率电感的外形和数字标识型晶片电阻是一样的，只是它没有数字，取而代之的是一个小圆圈。在一定意义上说各种变压器，其实都是由电感器组成的。
德键电子生产功率电感、大电流电感、晶片电感、1008 线绕电感，0603 线绕电感，0805 线绕电感，0402 线绕电感。这些终端产品包括新一代行动终端、电视游乐器、电脑周边设备、DELL笔记型电脑、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、可携式游戏设备、个人导航系统等。闭磁式功率电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。
特性 :
- 闭磁路构造设计，轻便薄小。
- 大电流低直流阻抗。
用途 :
- 携带机器之直流转换器、笔记型电脑。
- 摄影机、液晶电视、数位相机、PDA。

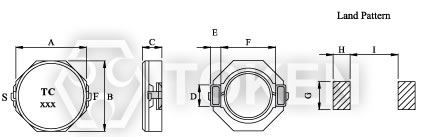

功率线绕 (TPSRH-8D28/8D43) 结构图及规格尺寸
|
||||||||||
| 型号 | A(max) | B(max) | C(max) | D | E | F | G | H | I | |
| TPSRH8D28 | 8.3 | 8.3 | 3.0 | 2.5 | 1.2 | 6.3 | 2.8 | 2.0 | 6.1 | |
| TPSRH8D43 | 8.3 | 8.3 | 4.5 | 2.5 | 1.2 | 6.3 | 2.8 | 2.0 | 6.1 | |
注: 可依客户特殊需求设计
功率线绕 (TPSRH8D28) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) | 温升电流(A)(max) |
| TPSRH8D28 - 2R5N | 2.50 | 100 | 0.015 | 4.50 | 4.90 |
| TPSRH8D28 - 3R3N | 3.30 | 100 | 0.018 | 4.00 | 4.40 |
| TPSRH8D28 - 4R7N | 4.70 | 100 | 0.024 | 3.40 | 4.10 |
| TPSRH8D28 - 7R3N | 7.30 | 100 | 0.038 | 2.80 | 3.10 |
| TPSRH8D28 - 100N | 10.00 | 100 | 0.042 | 2.30 | 2.80 |
| TPSRH8D28 - 150N | 15.00 | 100 | 0.066 | 1.90 | 2.10 |
| TPSRH8D28 - 220N | 22.00 | 100 | 0.095 | 1.60 | 1.80 |
| TPSRH8D28 - 330N | 33.00 | 100 | 0.150 | 1.30 | 1.30 |
| TPSRH8D28 - 470N | 47.00 | 100 | 0.190 | 1.15 | 1.10 |
| TPSRH8D28 - 680M | 68.00 | 100 | 0.280 | 0.92 | 0.83 |
| TPSRH8D28 - 101M | 100.00 | 100 | 0.410 | 0.75 | 0.70 |
Note: 测试频率：100KHz / 1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.
Δ40°C at Irms.
功率线绕 (TPSRH8D43) 特性规格
| 产品料号 | 电感值 (µH)(L) | 测试频率 ( KHz ) | 直流阻抗 (Ω)(max) | 定格电流(A)(max) | 温升电流(A)(max) |
| TPSRH8D43 - 2R0N | 2.00 | 100 | 0.014 | 7.00 | 6.40 |
| TPSRH8D43 - 3R9N | 3.90 | 100 | 0.019 | 5.90 | 5.00 |
| TPSRH8D43 - 4R7N | 4.70 | 100 | 0.022 | 5.60 | 4.60 |
| TPSRH8D43 - 6R8N | 6.80 | 100 | 0.025 | 4.40 | 4.20 |
| TPSRH8D43 - 100N | 10.00 | 100 | 0.036 | 4.00 | 3.60 |
| TPSRH8D43 - 150N | 15.00 | 100 | 0.053 | 2.90 | 2.65 |
| TPSRH8D43 - 220N | 22.00 | 100 | 0.075 | 2.60 | 2.10 |
| TPSRH8D43 - 330N | 33.00 | 100 | 0.125 | 2.25 | 1.60 |
| TPSRH8D43 - 470N | 47.00 | 100 | 0.150 | 1.80 | 1.45 |
| TPSRH8D43 - 680N | 68.00 | 100 | 0.240 | 1.50 | 1.20 |
| TPSRH8D43 - 101N | 100.00 | 100 | 0.360 | 1.30 | 0.92 |
Note: 测试频率：100KHz / 1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.
Δ40°C at Irms.
功率线绕 (TPSRH-8D28/8D43) 料号标识
| TPSRH8D28 | - | 2R0 | N | ||||||||||||||||||||
| 1 | 2 | 3 | |||||||||||||||||||||
|
|
|
|||||||||||||||||||||
