大电流绕线电感器

功率型 (TPSRH-3D/4D/5D/6D)

SMT 贴片功率型绕线电感器 (TPSRH-3D/4D/5D/6D) 产品简介

大电流绕线电感器 - TPSRH5D28 系列
大电流绕线电感器
TPSRH-3D/4D/5D/6D 系列

德键电子 TPSRH-3D/4D/5D/6D 功率系列大电流绕线电感器，采用闭磁路构造贴片设计，平底表面确保安装可靠，此系列电感具有低漏磁，低直流电阻，和高耐电流的特点。因为有电磁屏蔽而被广泛应用于移动电话，个人电脑等各种高精度工业设备。可提供编带包装便于自动化装配。

晶片功率电感是用线圈制作的，它的作用多是扼流滤波和滤除高频杂波，它的外形有很多种：有的像电阻、有的像二极管、有的一看上去就是线圈。通常只有像电阻的那种电感才能读出电感值，因为只有这种有色环，其它的没有。晶片功率电感的外形和数字标识型晶片电阻是一样的，只是它没有数字，取而代之的是一个小圆圈。在一定意义上说各种变压器，其实都是由电感器组成的。

德键电子生产功率电感、大电流电感、晶片电感、1008 线绕电感，0603 线绕电感，0805 线绕电感，0402 线绕电感。这些终端产品包括新一代行动终端、电视游乐器、电脑周边设备、IBM 笔记型电脑、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、可携式游戏设备、个人导航系统等。闭磁式功率电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。

特性 :

  1. 闭磁路构造设计，轻便薄小。
  2. 大电流低直流阻抗。

用途 :

  1. 携带机器之直流转换器、笔记型电脑。
  2. 摄影机、液晶电视、数位相机、PDA。

贴片功率型 (TPSRH-3D/4D/5D/6D) 结构图及规格尺寸

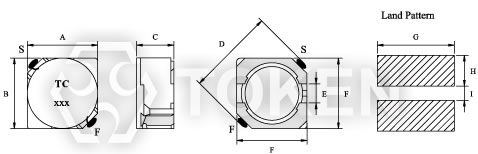

大电流绕线电感器 (TPSRH-3D/4D/5D/6D) 尺寸图
大电流绕线电感器 (TPSRH-3D/4D/5D/6D) 尺寸图 (Unit: mm)
型号 A±0.3 B±0.3 C(max) D(max) E(Ref.) F(Ref.) G H I
TPSRH3D16 3.9 3.9 2.0 5.6 1.0 3.5 4.6 1.60 1.4
TPSRH3D18 3.9 3.9 2.1 5.6 1.0 3.7 4.6 1.60 1.4
TPSRH3D28 3.9 3.9 3.2 5.6 1.0 3.7 4.6 1.60 1.4
TPSRH4D18 4.7 4.7 2.0 6.9 1.5 4.5 5.3 1.90 1.5
TPSRH4D28 4.7 4.7 3.0 6.9 1.5 4.5 5.3 1.90 1.5
TPSRH5D18 5.7 5.7 2.0 8.2 2.0 5.5 6.3 2.15 2.0
TPSRH5D28 5.7 5.7 3.0 8.2 2.0 5.5 6.3 2.15 2.0
TPSRH6D28 6.7 6.7 3.0 9.5 2.0 6.5 7.3 2.65 2.0
TPSRH6D38 6.7 6.7 4.0 9.5 2.0 6.5 7.3 2.65 2.0

注: 可依客户特殊需求设计

贴片功率型 (TPSRH3D16) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH3D16 - 1R0N 1.00 100 0.030 2.00
TPSRH3D16 - 1R5N 1.50 100 0.040 1.60
TPSRH3D16 - 1R8N 1.80 100 0.046 1.40
TPSRH3D16 - 2R2N 2.20 100 0.054 1.30
TPSRH3D16 - 2R7N 2.70 100 0.069 1.10
TPSRH3D16 - 3R3N 3.30 100 0.075 1.00
TPSRH3D16 - 3R9N 3.90 100 0.090 0.90
TPSRH3D16 - 4R7N 4.70 100 0.112 0.85
TPSRH3D16 - 5R6N 5.60 100 0.118 0.800
TPSRH3D16 - 6R8N 6.80 100 0.141 0.700
TPSRH3D16 - 8R2N 8.20 100 0.184 0.650
TPSRH3D16 - 100M 10.00 1 0.230 0.600
TPSRH3D16 - 120M 12.00 1 0.250 0.540
TPSRH3D16 - 150M 15.00 1 0.310 0.500
TPSRH3D16 - 180M 18.00 1 0.380 0.420
TPSRH3D16 - 220M 22.00 1 0.500 0.380
TPSRH3D16 - 270M 27.00 1 0.570 0.350
TPSRH3D16 - 330M 33.00 1 0.750 0.300

Note: 测试频率：100uH 以下于 100KHz / 0.25V; 100uH（含100uH）以上于 1KHz / 0.3V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH3D18) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH3D18 - 1R0N 1.00 100 0.056 2.50
TPSRH3D18 - 1R5N 1.50 100 0.073 2.30
TPSRH3D18 - 1R8N 1.80 100 0.083 2.00
TPSRH3D18 - 2R2N 2.20 100 0.096 1.90
TPSRH3D18 - 2R7N 2.70 100 0.124 1.70
TPSRH3D18 - 3R3N 3.30 100 0.127 1.50
TPSRH3D18 - 3R9N 3.90 100 0.162 1.40
TPSRH3D18 - 4R7N 4.70 100 0.188 1.35
TPSRH3D18 - 5R6N 5.60 100 0.230 1.20
TPSRH3D18 - 6R8N 6.80 100 0.270 1.10
TPSRH3D18 - 100M 10.00 1 0.390 0.90
TPSRH3D18 - 120M 12.00 1 0.400 0.80
TPSRH3D18 - 150M 15.00 1 0.480 0.75
TPSRH3D18 - 180M 18.00 1 0.530 0.65
TPSRH3D18 - 220M 22.00 1 0.740 0.60
TPSRH3D18 - 270M 27.00 1 0.810 0.50
TPSRH3D18 - 330M 33.00 1 1.090 0.45
TPSRH3D18 - 390M 39.00 1 1.190 0.40
TPSRH3D18 - 470M 47.00 1 1.680 0.35

Note: 测试频率：100uH 以下于 100KHz / 0.25V; 100uH（含100uH）以上于 1KHz / 0.3V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH3D28) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH3D28 - 3R3N 3.30 100 0.072 2.00
TPSRH3D28 - 4R7N 4.70 100 0.088 1.65
TPSRH3D28 - 6R8N 6.80 100 0.119 1.24
TPSRH3D28 - 100M 10.00 1 0.145 1.05
TPSRH3D28 - 150M 15.00 1 0.213 0.90
TPSRH3D28 - 220M 22.00 1 0.335 0.76
TPSRH3D28 - 330M 33.00 1 0.481 0.58
TPSRH3D28 - 470M 47.00 1 0.599 0.48

Note: 测试频率：100uH 以下于 100KHz / 0.25V; 100uH（含100uH）以上于 1KHz / 0.3V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH4D18) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH4D18 - 1R0N 1.00 100 0.045 1.72
TPSRH4D18 - 2R2N 2.20 100 0.075 1.32
TPSRH4D18 - 2R7N 2.70 100 0.105 1.28
TPSRH4D18 - 3R3N 3.30 100 0.110 1.04
TPSRH4D18 - 3R9N 3.90 100 0.155 0.88
TPSRH4D18 - 4R7N 4.70 100 0.162 0.84
TPSRH4D18 - 5R6N 5.60 100 0.170 0.80
TPSRH4D18 - 6R8N 6.80 100 0.200 0.76
TPSRH4D18 - 8R2N 8.20 100 0.245 0.68
TPSRH4D18 - 100M 10.00 100 0.200 0.61
TPSRH4D18 - 120M 12.00 100 0.210 0.56
TPSRH4D18 - 150M 15.00 100 0.240 0.50
TPSRH4D18 - 180M 18.00 100 0.338 0.48
TPSRH4D18 - 220M 22.00 100 0.397 0.41
TPSRH4D18 - 270M 27.00 100 0.441 0.35
TPSRH4D18 - 330M 33.00 100 0.694 0.32
TPSRH4D18 - 390M 39.00 100 0.709 0.30
TPSRH4D18 - 470M 47.00 100 0.922 0.28
TPSRH4D18 - 560M 56.00 100 1.080 0.26
TPSRH4D18 - 680M 68.00 100 1.300 0.24
TPSRH4D18 - 820M 82.00 100 1.550 0.22
TPSRH4D18 - 101M 100.00 100 1.730 0.20
TPSRH4D18 - 121M 120.00 100 2.390 0.18
TPSRH4D18 - 151M 150.00 100 2.670 0.15
TPSRH4D18 - 181M 180.00 100 4.000 0.14

Note: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH4D28) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH4D28 - 1R2N 1.20 100 0.0236 2.56
TPSRH4D28 - 1R8N 1.80 100 0.0275 2.20
TPSRH4D28 - 2R2N 2.20 100 0.0313 2.04
TPSRH4D28 - 2R7N 2.70 100 0.0433 1.60
TPSRH4D28 - 3R3N 3.30 100 0.0492 1.57
TPSRH4D28 - 3R9N 3.90 100 0.0648 1.44
TPSRH4D28 - 4R7N 4.70 100 0.0720 1.32
TPSRH4D28 - 5R6N 5.60 100 0.1009 1.17
TPSRH4D28 - 6R8N 6.80 100 0.1089 1.12
TPSRH4D28 - 8R2N 8.20 100 0.1175 1.04
TPSRH4D28 - 100M 10.00 100 0.1283 1.00
TPSRH4D28 - 120M 12.00 100 0.1316 0.84
TPSRH4D28 - 150M 15.00 100 0.1490 0.76
TPSRH4D28 - 180M 18.00 100 0.1660 0.72
TPSRH4D28 - 220M 22.00 100 0.2350 0.70
TPSRH4D28 - 270M 27.00 100 0.2610 0.58
TPSRH4D28 - 330M 33.00 100 0.3780 0.56
TPSRH4D28 - 390M 39.00 100 0.3837 0.50
TPSRH4D28 - 470M 47.00 100 0.5870 0.48
TPSRH4D28 - 560M 56.00 100 0.6245 0.41
TPSRH4D28 - 680M 68.00 100 0.6990 0.35
TPSRH4D28 - 820M 82.00 100 0.9148 0.32
TPSRH4D28 - 101M 100.00 100 1.020 0.29
TPSRH4D28 - 121M 120.00 100 1.270 0.27
TPSRH4D28 - 151M 150.00 100 1.350 0.24
TPSRH4D28 - 181M 180.00 100 1.540 0.22
TPSRH4D28 - 221M 220.00 100 1.720 0.20
TPSRH4D28 - 271M 270.00 100 1.950 0.16
TPSRH4D28 - 331M 330.00 100 2.660 0.14
TPSRH4D28 - 391M 390.00 100 2.830 0.13

Note: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH5D18) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH5D18 - 4R1N 4.10 10 0.057 1.95
TPSRH5D18 - 5R4N 5.40 10 0.076 1.60
TPSRH5D18 - 6R2N 6.20 10 0.096 1.40
TPSRH5D18 - 8R9N 8.90 10 0.116 1.25
TPSRH5D18 - 100M 10.00 10 0.124 1.20
TPSRH5D18 - 120M 12.00 10 0.153 1.10
TPSRH5D18 - 150M 15.00 10 0.196 0.97
TPSRH5D18 - 180M 18.00 10 0.210 0.85
TPSRH5D18 - 220M 22.00 10 0.290 0.80
TPSRH5D18 - 270M 27.00 10 0.330 0.75
TPSRH5D18 - 330M 33.00 10 0.386 0.65
TPSRH5D18 - 390M 39.00 10 0.520 0.57
TPSRH5D18 - 470M 47.00 10 0.595 0.54
TPSRH5D18 - 560M 56.00 10 0.665 0.50
TPSRH5D18 - 680M 68.00 10 0.840 0.43
TPSRH5D18 - 820M 82.00 10 0.978 0.41
TPSRH5D18 - 101M 100.00 10 1.200 0.36
TPSRH5D18 - 121M 120.00 10 1.500 0.33
TPSRH5D18 - 151M 150.00 10 1.710 0.31
TPSRH5D18 - 181M 180.00 10 2.240 0.28
TPSRH5D18 - 221M 220.00 10 2.440 0.23
TPSRH5D18 - 271M 270.00 10 3.380 0.21
TPSRH5D18 - 331M 330.00 10 4.340 0.18

Note: 测试频率：10KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH5D28) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH5D28 - 2R6N 2.60 10 0.018 2.60
TPSRH5D28 - 3R0N 3.00 10 0.024 2.40
TPSRH5D28 - 4R2N 4.20 10 0.031 2.20
TPSRH5D28 - 5R3N 5.30 10 0.038 1.90
TPSRH5D28 - 6R2N 6.20 10 0.045 1.80
TPSRH5D28 - 8R2N 8.20 10 0.053 1.60
TPSRH5D28 - 100M 10.00 10 0.065 1.30
TPSRH5D28 - 120M 12.00 10 0.076 1.20
TPSRH5D28 - 150M 15.00 10 0.103 1.10
TPSRH5D28 - 180M 18.00 10 0.110 1.00
TPSRH5D28 - 220M 22.00 10 0.122 0.90
TPSRH5D28 - 270M 27.00 10 0.175 0.85
TPSRH5D28 - 330M 33.00 10 0.189 0.75
TPSRH5D28 - 390M 39.00 10 0.212 0.70
TPSRH5D28 - 470M 47.00 10 0.260 0.62
TPSRH5D28 - 560M 56.00 10 0.305 0.58
TPSRH5D28 - 680M 68.00 10 0.355 0.52
TPSRH5D28 - 820M 82.00 10 0.463 0.46
TPSRH5D28 - 101M 100.00 10 0.520 0.42
TPSRH5D28 - 121M 120.00 10 0.560 0.40
TPSRH5D28 - 151M 150.00 10 0.680 0.35
TPSRH5D28 - 181M 180.00 10 0.930 0.32
TPSRH5D28 - 221M 220.00 10 1.150 0.30
TPSRH5D28 - 271M 270.00 10 1.560 0.27
TPSRH5D28 - 331M 330.00 10 1.980 0.25
TPSRH5D28 - 391M 390.00 10 2.500 0.22
TPSRH5D28 - 471M 470.00 10 2.700 0.20
TPSRH5D28 - 561M 560.00 10 3.120 0.18
TPSRH5D28 - 681M 680.00 10 4.150 0.16

Note: 测试频率：10KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH6D28) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH6D28 - 3R0N 3.00 10 0.024 3.00
TPSRH6D28 - 3R9N 3.90 10 0.027 2.60
TPSRH6D28 - 5R0N 5.00 10 0.031 2.40
TPSRH6D28 - 6R0N 6.00 10 0.035 2.25
TPSRH6D28 - 7R3N 7.30 10 0.054 2.10
TPSRH6D28 - 8R6N 8.60 10 0.058 1.85
TPSRH6D28 - 100M 10.00 10 0.065 1.70
TPSRH6D28 - 120M 12.00 10 0.070 1.55
TPSRH6D28 - 150M 15.00 10 0.084 1.40
TPSRH6D28 - 180M 18.00 10 0.095 1.32
TPSRH6D28 - 220M 22.00 10 0.128 1.20
TPSRH6D28 - 270M 27.00 10 0.142 1.05
TPSRH6D28 - 330M 33.00 10 0.165 0.97
TPSRH6D28 - 390M 39.00 10 0.210 0.86
TPSRH6D28 - 470M 47.00 10 0.238 0.80
TPSRH6D28 - 560M 56.00 10 0.277 0.73
TPSRH6D28 - 680M 68.00 10 0.304 0.65
TPSRH6D28 - 820M 82.00 10 0.390 0.60
TPSRH6D28 - 101M 100.00 10 0.535 0.54
TPSRH6D28 - 121M 120.00 10 0.750 0.51
TPSRH6D28 - 151M 150.00 10 0.950 0.47
TPSRH6D28 - 181M 180.00 10 1.200 0.41
TPSRH6D28 - 221M 220.00 10 1.500 0.37
TPSRH6D28 - 271M 270.00 10 1.700 0.33
TPSRH6D28 - 331M 330.00 10 2.150 0.28
TPSRH6D28 - 391M 390.00 10 2.250 0.27
TPSRH6D28 - 471M 470.00 10 3.150 0.21
TPSRH6D28 - 561M 560.00 10 3.750 0.20
TPSRH6D28 - 681M 680.00 10 5.150 0.20

Note: 测试频率：10KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH6D38) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH6D38 - 3R3N 3.30 10 0.020 3.50
TPSRH6D38 - 5R0N 5.00 10 0.024 2.90
TPSRH6D38 - 6R2N 6.20 10 0.027 2.50
TPSRH6D38 - 7R4N 7.40 10 0.031 2.30
TPSRH6D38 - 8R7N 8.70 10 0.034 2.20
TPSRH6D38 - 100M 10.00 10 0.038 2.00
TPSRH6D38 - 120M 12.00 10 0.053 1.70
TPSRH6D38 - 150M 15.00 10 0.057 1.60
TPSRH6D38 - 180M 18.00 10 0.092 1.50
TPSRH6D38 - 220M 22.00 10 0.096 1.30
TPSRH6D38 - 270M 27.00 10 0.109 1.20
TPSRH6D38 - 330M 33.00 10 0.124 1.10
TPSRH6D38 - 390M 39.00 10 0.138 1.00
TPSRH6D38 - 470M 47.00 10 0.155 0.95
TPSRH6D38 - 560M 56.00 10 0.202 0.85
TPSRH6D38 - 680M 68.00 10 0.234 0.75
TPSRH6D38 - 820M 82.00 10 0.324 0.70
TPSRH6D38 - 101M 100.00 10 0.358 0.65
TPSRH6D38 - 121M 120.00 10 0.470 0.59
TPSRH6D38 - 151M 150.00 10 0.580 0.54
TPSRH6D38 - 181M 180.00 10 0.690 0.49
TPSRH6D38 - 221M 220.00 10 0.890 0.43
TPSRH6D38 - 271M 270.00 10 1.290 0.40
TPSRH6D38 - 331M 330.00 10 1.700 0.37
TPSRH6D38 - 391M 390.00 10 1.750 0.34
TPSRH6D38 - 471M 470.00 10 2.200 0.32
TPSRH6D38 - 561M 560.00 10 2.850 0.29
TPSRH6D38 - 681M 680.00 10 3.200 0.25
TPSRH6D38 - 821M 820.00 10 4.050 0.22
TPSRH6D38 - 102M 1000.00 10 5.700 0.20

Note: 测试频率：10KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

贴片功率型 (TPSRH-3D/4D/5D/6D) 料号标识

TPSRH4D18 - 1R0 M
1 23
型号
TPSRH3D16, TPSRH3D18, TPSRH3D28
TPSRH4D18, TPSRH4D28
TPSRH5D18, TPSRH5D28
TPSRH6D28, TPSRH6D38

电感值
1R0 1.00µH
120 12.00µH
121 120.00µH
误差值
K 10%
L 15%
M 20%
N 30%
