绕线大电流功率电感器

(TPSRH-2DA/3DA)

绕线大电流功率电感器 (TPSRH-2DA/3DA) 产品简介

绕线大电流功率电感器 - TPSRH3D16A 系列
绕线大电流功率电感器
TPSRH-2DA/3DA 系列

德键电子 TPSRH-2DA/3DA 系列绕线大电流功率电感器，采用闭磁路构造贴片设计，平底表面确保安装可靠，此系列电感具有低漏磁，低直流电阻，和高耐电流的特点。因为有电磁屏蔽而被广泛应用于移动电话，个人电脑等各种高精度工业设备。可提供编带包装便于自动化装配。

功率电感体积小、厚度薄、容易表面贴装，具有高功率、高磁饱和性、高品质、高能量存储、耐大电流、低电阻、低漏磁特点；并且具有良好的焊锡性及耐热性。产品包装符合 EIA-481 标准，适用于 SMT 自动贴片。

(TPSRH-2DA/3DA) 系列贴片功率电感器，直流阻抗比其他型式低于 10%~60%，小型化高性能、低功耗解决方案。这些终端产品包括新一代行动终端、电视游乐器、电脑周边设备、IBM 笔记型电脑、小型通信机器、直流转换器、桌上型电脑、伺服器、显示卡、可携式游戏设备、个人导航系统等。闭磁式功率电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。

特性 :

  1. 闭磁路构造设计，轻便薄小。
  2. 大电流低直流阻抗。

用途 :

  1. 携带机器之直流转换器、笔记型电脑。
  2. 摄影机、液晶电视、数位相机、PDA。

绕线功率型 (TPSRH-2DA/3DA) 结构图及规格尺寸

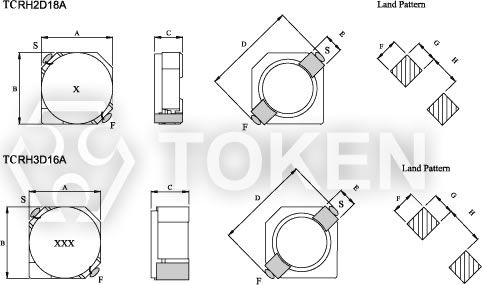

绕线大电流功率电感器 (TPSRH-2DA/3DA) 尺寸图
绕线大电流功率电感器 (TPSRH-2DA/3DA) 尺寸图 (Unit: mm)
型号 A(max) B(max) C(max) D(max) E(Ref.) F G H
TPSRH2D18A 3.2 3.2 2.0 4.3 1.0 1.3 1.3 1.7
TPSRH3D16A 4.0 4.0 1.8 5.2 1.0 1.3 1.4 2.4

注: 可依客户特殊需求设计

绕线功率型 (TPSRH2D18A) 特性规格

产品料号 标示 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH2D18A - 2R2N C 2.20 100 0.043 0.85
TPSRH2D18A - 3R3N D 3.30 100 0.060 0.77
TPSRH2D18A - 4R7N F 4.70 100 0.081 0.63
TPSRH2D18A - 6R8N I 6.80 100 0.108 0.57
TPSRH2D18A - 100N K 10.00 100 0.201 0.45
TPSRH2D18A - 150N M 15.00 100 0.227 0.35
TPSRH2D18A - 220N O 22.00 100 0.331 0.30
TPSRH2D18A - 330N Q 33.00 100 0.481 0.23

Note: 测试频率：100KHz / 0.1V.
操作温度：-40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

绕线功率型 (TPSRH3D16A) 特性规格

产品料号 电感值 (µH)(L) 测试频率 ( KHz ) 直流阻抗 (Ω)(max) 定格电流(A)(max)
TPSRH3D16A - 1R5N 1.50 100 0.052 1.55
TPSRH3D16A - 2R2N 2.20 100 0.072 1.20
TPSRH3D16A - 3R3N 3.30 100 0.085 1.10
TPSRH3D16A - 4R7N 4.70 100 0.105 0.90
TPSRH3D16A - 6R8N 6.80 100 0.170 0.73
TPSRH3D16A - 100N 10.00 100 0.210 0.55
TPSRH3D16A - 150N 15.00 100 0.295 0.45
TPSRH3D16A - 220N 22.00 100 0.430 0.40
TPSRH3D16A - 330N 33.00 100 0.675 0.32

Note: 测试频率：100KHz / 0.1V.
操作温度：- 40°C ~ +85°C.
感量下降 = 35% typ. at IDC.

绕线功率型 (TPSRH-2DA/3DA) 料号标识

TPSRH2D18A - 1R5 N
1 23
型号
TPSRH2D18A
TPSRH3D16A

电感值
1R5 1.50µH
100 10.00µH
误差值
K 10%
L 15%
M 20%
N 30%
