Token 贴片功率大电流电感器(TPSDS),结合低阻抗 DCR,超薄厚度,高电流于一体。

< >
  • 贴片功率大电流电感器 - TPSDS 系列

德键电子 (TPSDS) 贴片大电流功率电感器,在一个封装中改进并结合了低直流电阻 (DCR),高电流和薄厚度的三个关键因素于一体。这使电感器内部缠绕线圈与磁铁芯紧密包装,闭磁式的设计屏蔽壳体,可降低减少电流噪音。

作为节省空间,高性能和省电的低厚度的解决方案,德键电子 (TPSDS) 高电流电感器适用于大电流电源和分布式电力系统点; DC-DC 转换器; 电压调节器模块(VRM)和负载(POL)转换器应用,包括下一代移动设备在内的终端产品中: 个人多媒体设备、汽车系统、笔记本电脑、台式电脑、服务器、图形卡、现场可编程门阵列(FPGA)、便携式游戏设备和个人导航系统。

(TPSDS) 系列采平底表面设计,可确保稳固的安装,具有优异的端面强度,良好的焊锡性、高功率、高磁饱和性、高品质、高能量存储、及耐热度。此系列电感有电磁屏蔽设计,因此具有低磁漏,低直流电阻,耐大电流等特点。

(TPSDS) 产品符合 RoHS 标准,无铅焊接技术及 100% 无铅,是电讯、消费和工业电子应用是理想的选择。提供更有竞争力的价格和快速交货服务。

德键可以生产设计超出这些规格参数的电感器,亦可根据要求提供定制。联系我们的销售部门以了解更多信息。

下载 PDF 版本: 贴片功率大电流电感器 (TPSDS)


特性 :
  1. 轻便薄小。
  2. 闭磁路构造设计。
  3. 大电流低直流阻抗。

用途 :
  1. 电视游乐器、电脑周边设备。
  2. 各种直流转换器适用。


电感选择概述 :
  1. TPSDS0620:(6.3 x 6.2 x 2.0 mm); 1.00μH ~ 47.00μH; DCR 0.022Ω ~ 0.730Ω; IDC 3.50A ~ 0.50A.
  2. TPSDS0625:(6.3 x 6.2 x 2.5 mm); 1.00μH ~ 100.00μH; DCR 0.018Ω ~ 0.800Ω; IDC 3.48A ~ 0.33A.
  3. TPSDS0630:(6.3 x 6.2 x 3.0 mm); 1.00μH ~ 150.00μH; DCR 0.017Ω ~ 0.750Ω; IDC 3.59A ~ 0.31A.
  4. TPSDS0635:(6.3 x 6.2 x 3.5 mm); 2.00μH ~ 150.00μH; DCR 0.020Ω ~ 0.650Ω; IDC 3.00A ~ 0.37A.
  5. TPSDS104:(10.4 x 10.3 x 3.5 mm); 1.10μH ~ 120.00μH; DCR 0.011Ω ~ 0.460Ω; IDC 11.70A ~ 0.97A.
  6. TPSDS106:(10.4 x 10.3 x 6.8 mm); 1.10μH ~ 680.00μH; DCR 0.014Ω ~ 1.500Ω; IDC 7.00A ~ 0.47A.
  7. TPSDS126:(12.8 x 12.6 x 6.8 mm); 1.70μH ~ 680.00μH; DCR 0.010Ω ~ 1.120Ω; IDC 11.80A ~ 0.55A.

大电流功率型 (TPSDS) 结构图及规格尺寸

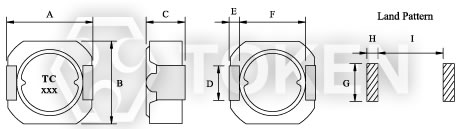

贴片大电流电感器 (TPSDS) 尺寸图贴片大电流电感器 (TPSDS) 尺寸图
型号 A Max. B Max. C Max. D ± 0.2 E Max. F G H I
TPSDS0620 6.3 6.2 2.0 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0625 6.3 6.2 2.5 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0630 6.3 6.2 3.0 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS0635 6.3 6.2 3.5 2.0 0.6 4.6 2.6 1.0 4.6
TPSDS104 10.4 10.3 4.8 3.0 2.0 6.0 3.6 2.65 5.4
TPSDS106 10.4 10.3 6.8 3.0 2.0 6.0 3.6 2.65 5.4
TPSDS126 12.8 12.6 6.8 3.0 2.0 8.5 3.6 2.60 7.9

注: 可依客户特殊需求设计

大电流功率型 (TPSDS0620) 特性规格

产品料号 电感值 L (µH) 测试频率 (KHz) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPSDS0620 - 1R0N 1.00 100 0.022 3.50
TPSDS0620 - 1R5N 1.50 100 0.030 2.94
TPSDS0620 - 2R0N 2.00 100 0.040 2.47
TPSDS0620 - 3R3N 3.30 100 0.055 1.99
TPSDS0620 - 4R7N 4.70 100 0.070 1.59
TPSDS0620 - 6R2N 6.20 100 0.110 1.49
TPSDS0620 - 8R2N 8.20 100 0.140 1.25
TPSDS0620 - 100M 10.00 100 0.160 1.22
TPSDS0620 - 120M 12.00 100 0.200 0.99
TPSDS0620 - 150M 15.00 100 0.230 0.94
TPSDS0620 - 180M 18.00 100 0.260 0.83
TPSDS0620 - 220M 22.00 100 0.310 0.80
TPSDS0620 - 270M 27.00 100 0.390 0.65
TPSDS0620 - 330M 33.00 100 0.510 0.63
TPSDS0620 - 390M 39.00 100 0.570 0.55
TPSDS0620 - 470M 47.00 100 0.730 0.50
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大电流功率型 (TPSDS0625) 特性规格

产品料号 电感值 L (µH) 测试频率 (KHz) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPSDS0625 - 1R0N 1.00 100 0.018 3.48
TPSDS0625 - 1R5N 1.50 100 0.024 2.83
TPSDS0625 - 2R0N 2.00 100 0.032 2.44
TPSDS0625 - 3R3N 3.30 100 0.045 1.89
TPSDS0625 - 4R3N 4.30 100 0.055 1.65
TPSDS0625 - 6R2N 6.20 100 0.065 1.37
TPSDS0625 - 100M 10.00 100 0.095 1.07
TPSDS0625 - 120M 12.00 100 0.120 0.97
TPSDS0625 - 150M 15.00 100 0.150 0.87
TPSDS0625 - 180M 18.00 100 0.180 0.79
TPSDS0625 - 220M 22.00 100 0.210 0.71
TPSDS0625 - 270M 27.00 100 0.240 0.64
TPSDS0625 - 330M 33.00 100 0.280 0.58
TPSDS0625 - 390M 39.00 100 0.330 0.53
TPSDS0625 - 470M 47.00 100 0.390 0.48
TPSDS0625 - 560M 56.00 100 0.450 0.44
TPSDS0625 - 680M 68.00 100 0.560 0.40
TPSDS0625 - 820M 82.00 100 0.620 0.36
TPSDS0625 - 101M 100.00 100 0.800 0.33
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大电流功率型 (TPSDS0630) 特性规格

产品料号 电感值 L (µH) 测试频率 (KHz) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPSDS0630 - 1R0N 1.00 100 0.017 3.59
TPSDS0630 - 1R5N 1.50 100 0.021 2.93
TPSDS0630 - 2R2N 2.20 100 0.024 2.42
TPSDS0630 - 3R6N 3.60 100 0.033 1.89
TPSDS0630 - 4R7N 4.70 100 0.042 1.66
TPSDS0630 - 6R2N 6.20 100 0.050 1.45
TPSDS0630 - 100M 10.00 100 0.065 1.14
TPSDS0630 - 120M 12.00 100 0.072 1.04
TPSDS0630 - 150M 15.00 100 0.096 0.93
TPSDS0630 - 180M 18.00 100 0.103 0.85
TPSDS0630 - 220M 22.00 100 0.132 0.77
TPSDS0630 - 270M 27.00 100 0.160 0.70
TPSDS0630 - 330M 33.00 100 0.180 0.63
TPSDS0630 - 390M 39.00 100 0.200 0.58
TPSDS0630 - 470M 47.00 100 0.250 0.53
TPSDS0630 - 560M 56.00 100 0.300 0.48
TPSDS0630 - 680M 68.00 100 0.360 0.44
TPSDS0630 - 820M 82.00 100 0.450 0.40
TPSDS0630 - 101M 100.00 100 0.560 0.36
TPSDS0630 - 151M 150.00 100 0.750 0.31
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大电流功率型 (TPSDS0635) 特性规格

产品料号 电感值 L (µH) 测试频率 (KHz) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPSDS0635 - 2R0N 2.00 100 0.020 3.00
TPSDS0635 - 2R7N 2.70 100 0.025 2.69
TPSDS0635 - 3R3N 3.30 100 0.030 2.57
TPSDS0635 - 4R7N 4.70 100 0.035 2.08
TPSDS0635 - 6R2N 6.20 100 0.040 1.84
TPSDS0635 - 8R2N 8.20 100 0.055 1.54
TPSDS0635 - 100M 10.00 100 0.065 1.49
TPSDS0635 - 120M 12.00 100 0.072 1.28
TPSDS0635 - 150M 15.00 100 0.078 1.10
TPSDS0635 - 180M 18.00 100 0.098 1.05
TPSDS0635 - 220M 22.00 100 0.115 0.97
TPSDS0635 - 270M 27.00 100 0.150 0.82
TPSDS0635 - 330M 33.00 100 0.175 0.76
TPSDS0635 - 390M 39.00 100 0.200 0.70
TPSDS0635 - 470M 47.00 100 0.240 0.68
TPSDS0635 - 560M 56.00 100 0.300 0.60
TPSDS0635 - 680M 68.00 100 0.330 0.56
TPSDS0635 - 820M 82.00 100 0.420 0.47
TPSDS0635 - 101M 100.00 100 0.470 0.45
TPSDS0635 - 151M 150.00 100 0.650 0.37
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大电流功率型 (TPSDS104) 特性规格

产品料号 电感值 L (µH) 测试频率 (KHz) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPSDS104 - 1R1N 1.10 100 0.011 11.70
TPSDS104 - 1R8N 1.80 100 0.014 8.70
TPSDS104 - 2R7N 2.70 100 0.016 7.30
TPSDS104 - 3R9N 3.90 100 0.018 5.80
TPSDS104 - 5R1N 5.10 100 0.026 4.90
TPSDS104 - 6R8N 6.80 100 0.035 4.50
TPSDS104 - 8R2N 8.20 100 0.040 4.10
TPSDS104 - 100M 10.00 100 0.044 3.60
TPSDS104 - 120M 12.00 100 0.051 3.30
TPSDS104 - 150M 15.00 100 0.062 3.10
TPSDS104 - 180M 18.00 100 0.079 2.70
TPSDS104 - 220M 22.00 100 0.087 2.40
TPSDS104 - 270M 27.00 100 0.100 2.20
TPSDS104 - 330M 33.00 100 0.125 2.00
TPSDS104 - 390M 39.00 100 0.150 1.80
TPSDS104 - 470M 47.00 100 0.175 1.70
TPSDS104 - 560M 56.00 100 0.195 1.50
TPSDS104 - 680M 68.00 100 0.240 1.30
TPSDS104 - 820M 82.00 100 0.295 1.20
TPSDS104 - 101M 100.00 100 0.380 1.10
TPSDS104 - 121M 120.00 100 0.460 0.97
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大电流功率型 (TPSDS106) 特性规格

产品料号 电感值 L (µH) 测试频率 (KHz) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPSDS106 - 1R1N 1.10 100 0.014 7.00
TPSDS106 - 1R8N 1.80 100 0.018 6.50
TPSDS106 - 2R7N 2.70 100 0.020 6.00
TPSDS106 - 3R5N 3.50 100 0.022 5.60
TPSDS106 - 4R7N 4.70 100 0.024 5.20
TPSDS106 - 6R0N 6.00 100 0.026 4.80
TPSDS106 - 7R5N 7.50 100 0.030 4.20
TPSDS106 - 100M 10.00 100 0.035 4.00
TPSDS106 - 120M 12.00 100 0.040 3.50
TPSDS106 - 150M 15.00 100 0.050 3.20
TPSDS106 - 180M 18.00 100 0.060 3.00
TPSDS106 - 220M 22.00 100 0.065 2.60
TPSDS106 - 270M 27.00 100 0.075 2.20
TPSDS106 - 330M 33.00 100 0.095 2.00
TPSDS106 - 390M 39.00 100 0.110 1.90
TPSDS106 - 470M 47.00 100 0.135 1.80
TPSDS106 - 560M 56.00 100 0.145 1.70
TPSDS106 - 680M 68.00 100 0.155 1.60
TPSDS106 - 820M 82.00 100 0.185 1.50
TPSDS106 - 101M 100.00 100 0.220 1.40
TPSDS106 - 121M 120.00 100 0.255 1.30
TPSDS106 - 151M 150.00 100 0.280 1.10
TPSDS106 - 181M 180.00 100 0.350 1.00
TPSDS106 - 221M 220.00 100 0.460 0.85
TPSDS106 - 271M 270.00 100 0.600 0.70
TPSDS106 - 331M 330.00 100 0.700 0.60
TPSDS106 - 391M 390.00 100 0.860 0.55
TPSDS106 - 471M 470.00 100 1.100 0.53
TPSDS106 - 561M 560.00 100 1.250 0.50
TPSDS106 - 681M 680.00 100 1.500 0.47
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大电流功率型 (TPSDS126) 特性规格

产品料号 电感值 L (µH) 测试频率 (KHz) 直流阻抗 (Ω) Max. 定格电流 (A) Max.
TPSDS126 - 1R7N 1.70 100 0.010 11.80
TPSDS126 - 2R7N 2.70 100 0.011 9.00
TPSDS126 - 3R9N 3.90 100 0.014 7.90
TPSDS126 - 5R6N 5.60 100 0.016 6.80
TPSDS126 - 7R5N 7.50 100 0.017 5.70
TPSDS126 - 100N 10.00 100 0.023 5.50
TPSDS126 - 120N 12.00 100 0.027 5.00
TPSDS126 - 150N 15.00 100 0.032 4.50
TPSDS126 - 180N 18.00 100 0.040 4.10
TPSDS126 - 220N 22.00 100 0.046 3.60
TPSDS126 - 270N 27.00 100 0.050 3.20
TPSDS126 - 330M 33.00 100 0.064 3.00
TPSDS126 - 390M 39.00 100 0.074 2.70
TPSDS126 - 470M 47.00 100 0.082 2.40
TPSDS126 - 560M 56.00 100 0.105 2.00
TPSDS126 - 680M 68.00 100 0.120 1.70
TPSDS126 - 820M 82.00 100 0.145 1.60
TPSDS126 - 101M 100.00 100 0.170 1.50
TPSDS126 - 121M 120.00 100 0.185 1.30
TPSDS126 - 151M 150.00 100 0.235 1.20
TPSDS126 - 181M 180.00 100 0.290 1.10
TPSDS126 - 221M 220.00 100 0.350 1.00
TPSDS126 - 271M 270.00 100 0.415 0.93
TPSDS126 - 331M 330.00 100 0.495 0.83
TPSDS126 - 391M 390.00 100 0.610 0.76
TPSDS126 - 471M 470.00 100 0.705 0.67
TPSDS126 - 561M 560.00 100 0.900 0.62
TPSDS126 - 681M 680.00 100 1.120 0.55
Note:
  • 测试频率:100KHz / 0.1V.
  • 操作温度:-40°C ~ +85°C.
  • 感量下降 = 30% typ. at IDC.

大电流功率型 (TPSDS) 料号标识

TPSDS0620 - 1R1 N

型号
TPSDS0620 TPSDS104
TPSDS0630 TPSDS106
TPSDS0625 TPSDS126
TPSDS0635

电感值
1R1 1.10µH
120 12.00µH
121 120.00µH
误差值
M ±20%
N ±30%
