轻薄低直流阻抗功率电感 (TPSDC)

SMD 轻薄低直流阻抗功率电感 - TPSDC 系列

SMD 闭磁式功率电感(TPSDC),低直流阻抗,轻便薄小,良好的焊锡性及耐热性。

< >
  • SMD 轻薄低直流阻抗功率电感 - TPSDC 系列
  • Low Profile Low DCR Power Inductors (TPSDC)
  • Low Profile Low DCR Power Inductors (TPSDC)
  • Low Profile Low DCR Power Inductors (TPSDC)

功率电感是用线圈制作的,它的作用多是扼流滤波和滤除高频杂波,它的外形有很多种:有的像电阻、有的像二极管、有的一看上去就是线圈。通常只有像电阻的那种电感才能读出电感值,因为只有这种有色环,其它的没有。

闭磁式贴片功率电感、低直流阻抗功率电感器、采用闭磁路构造设计,轻便薄小,直流阻抗比其他型式低于 10%~60%。广泛使用在录放影机、OA 仪器、液晶电视、Dell 笔记型电脑 、小型通信机器、直流转换器...等产品上。

下载 PDF 版本: 轻薄低直流阻抗功率电感 (TPSDC)

特性 :
  1. 轻便薄小,闭磁路构造设计。
  2. 定格电流(A) Max.:0.32 ~ 8.00。
  3. 直流阻抗比其他型式低于 10%~60%。
  4. 电感值 L (µH): 1.00 ~ 10000.00。
  5. TPS1608DC 尺寸 (单位:mm):6.6 max × 4.45 max × 2.92 max。
  6. TPS3316DC 尺寸 (单位:mm):12.95 max × 9.4 max × 5.08 max。
  7. TPS5022DC 尺寸 (单位:mm):18.54 max × 15.24 max × 7.62 max。

用途 :
  1. Dell 笔记型电脑、手机、直流转换器、PDA

表面贴装电感快速选择(TPSDC)

特点 :
  • 饱和额定电流 (IDC): 当电感比初始值低 10% 时的直流电流. (Ta = 25°C).
  • 升温电流 (I rms): 线圈温度的实际电流变为 Δ40°C. (Ta = 25°C).
  • 工作温度范围: -40°C ~ +85°C.

特性 :
  • TPS1608DC 特别在手持通信设备中能显著延长电池寿命.
  • TPS3316DC 和 TPS5022DC 专为便携式电脑的当前要求而设计.
  • TPS3316DC 和 TPS5022DC 使用 LCP 塑胶底座.
  • TPS1608DC 使用陶瓷基底镀金.
  • 闭磁式防磁辐射设计.
  • 薄厚度及紧凑的尺寸.

测验设备 :
  • 电感量 (L): HP4284A LCR 仪表.
  • 直流阻抗 (DCR): 千欧表.
  • 电气规格在 25°C.

TPSDC 快速参考 :
  • TPS1608DC 1.0μH ~ 10000μH; 3.0A ~ 0.02A.
  • TPS3316DC 1.0μH ~ 1000 μH; 5.0A ~ 0.17A.
  • TPS5022DC 10 μH ~ 1000 μH; 3.9A ~ 0.53A.
  • 测试设备: L: HP4284A LCR 仪表; DCR: 千欧表.
  • 电气规格在 25°C.
应用 :
  • 笔记型电脑, 个人电脑, 手机.
  • 其他各种电子设备.
  • DC-DC 转换器, PDA.

SMD 闭磁功率型 (TPS1608DC) 结构图及规格尺寸

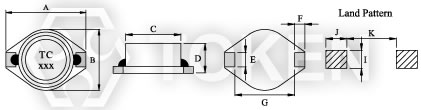

TPS1608DC 闭磁功率电感 (TPS1608DC) 尺寸图 闭磁功率电感 (TPS1608DC) 尺寸图
型号 A Max. B Max. C ± 0.3 D Max. E ± 0.3 F ± 0.3 G ± 0.3 H ± 0.3 I J K
TPS1608DC 6.60 4.45 4.00 2.92 1.27 1.02 4.32 2.50 3.56 1.40 4.06

闭磁式功率电感 (TPS3316DC) 结构图及规格尺寸

TPS3316DC 闭磁式功率电感 (TPS3316DC) 尺寸图 闭磁式功率电感 (TPS3316DC) 尺寸图
型号 A Max. B Max. C ± 0.3 D Max. E ± 0.3 F ± 0.3 G ± 0.3 I J K
TPS3316DC 12.95 9.40 8.38 5.08 2.54 2.54 7.62 2.79 2.92 7.37

功率型 (TPS5022DC) 结构图及规格尺寸

TPS5022DC 表面贴装功率电感 (TPS5022DC) 尺寸图 表面贴装功率电感 (TPS5022DC) 尺寸图
型号 A Max. B Max. C ± 0.3 D Max. E ± 0.3 F ± 0.3 G ± 0.3 I J K
TPS5022DC 18.54 15.24 12.70 7.62 2.54 2.54 12.70 2.79 2.92 12.45

SMD 闭磁功率型 (TPS1608DC) 特性规格

产品料号 电感值 L (µH) 公差 测试条件 直流阻抗 DCR
(Ω) Max.
共振频率
(MHz) Ref.
品质因子 Q
Min.
温升电流 Irms
(A) Max.
L Q
TPS1608DC - 1R0M 1.00 M 100KHz, 0.1V 200KHz, 0.1V 0.040 250 30 3.00
TPS1608DC - 1R5M 1.50 M 100KHz, 0.1V 200KHz, 0.1V 0.045 125 30 2.80
TPS1608DC - 2R2M 2.20 M 100KHz, 0.1V 200KHz, 0.1V 0.050 120 40 1.80
TPS1608DC - 3R3M 3.30 M 100KHz, 0.1V 200KHz, 0.1V 0.055 120 40 1.60
TPS1608DC - 4R7M 4.70 M 100KHz, 0.1V 200KHz, 0.1V 0.060 105 40 1.40
TPS1608DC - 6R8M 6.80 M 100KHz, 0.1V 200KHz, 0.1V 0.065 50 40 1.20
TPS1608DC - 100M 10.00 M 100KHz, 0.1V 200KHz, 0.1V 0.075 38 40 1.00
TPS1608DC - 150M 15.00 M 100KHz, 0.1V 200KHz, 0.1V 0.090 33 40 0.80
TPS1608DC - 220M 22.00 M 100KHz, 0.1V 200KHz, 0.1V 0.110 25 40 0.70
TPS1608DC - 330M 33.00 M 100KHz, 0.1V 200KHz, 0.1V 0.190 20 40 0.60
TPS1608DC - 470M 47.00 M 100KHz, 0.1V 200KHz, 0.1V 0.230 20 40 0.50
TPS1608DC - 680M 68.00 M 100KHz, 0.1V 200KHz, 0.1V 0.290 15 40 0.40
TPS1608DC - 101M 100.00 K 100KHz, 0.1V 200KHz, 0.1V 0.480 10 40 0.30
TPS1608DC - 151M 150.00 K 100KHz, 0.1V 200KHz, 0.1V 0.590 9 40 0.26
TPS1608DC - 221M 220.00 K 100KHz, 0.1V 200KHz, 0.1V 0.770 6 40 0.22
TPS1608DC - 331M 330.00 K 100KHz, 0.1V 200KHz, 0.1V 1.400 5 40 0.20
TPS1608DC - 471M 470.00 K 100KHz, 0.1V 200KHz, 0.1V 1.800 4 40 0.19
TPS1608DC - 681M 680.00 K 100KHz, 0.1V 200KHz, 0.1V 2.200 3 40 0.18
TPS1608DC - 102M 1000.00 K 100KHz, 0.1V 200KHz, 0.1V 3.400 2 40 0.15
TPS1608DC - 152M 1500.00 K 100KHz, 0.1V 200KHz, 0.1V 4.200 2 50 0.12
TPS1608DC - 222M 2200.00 K 100KHz, 0.1V 200KHz, 0.1V 8.500 2 50 0.10
TPS1608DC - 332M 3300.00 K 100KHz, 0.1V 200KHz, 0.1V 11.000 1 50 0.08
TPS1608DC - 472M 4700.00 K 100KHz, 0.1V 200KHz, 0.1V 13.900 1 50 0.06
TPS1608DC - 682M 6800.00 K 100KHz, 0.1V 200KHz, 0.1V 25.000 1 50 0.04
TPS1608DC - 103M 10000.00 K 100KHz, 0.1V 200KHz, 0.1V 32.800 0.8 50 0.02
Note:
  • 测试频率:100KHz / 0.1V。 最大电流:30°C 温升。 操作温度:-40°C ~ +85°C。

闭磁式功率电感 (TPS3316DC) 特性规格

产品料号 电感值 L (µH) 公差 测试条件 直流阻抗 DCR (Ω)
Max.
共振频率 (MHz)
Ref.
定格电流 (A)
Max.
温升电流 Irms
(A) Max.
TPS3316DC - 1R0M 1.00 M 100KHz, 0.1V 0.021 140 5.60 5.0
TPS3316DC - 1R5M 1.50 M 100KHz, 0.1V 0.022 120 5.20 4.5
TPS3316DC - 2R2M 2.20 M 100KHz, 0.1V 0.032 80 5.00 3.8
TPS3316DC - 3R3M 3.30 M 100KHz, 0.1V 0.039 70 3.90 3.3
TPS3316DC - 4R7M 4.70 M 100KHz, 0.1V 0.054 40 3.20 2.7
TPS3316DC - 6R8M 6.80 M 100KHz, 0.1V 0.075 38 2.80 2.2
TPS3316DC - 100M 10.00 M 100KHz, 0.1V 0.101 35 2.40 2.0
TPS3316DC - 150M 15.00 M 100KHz, 0.1V 0.150 25 2.00 1.5
TPS3316DC - 220M 22.00 M 100KHz, 0.1V 0.207 19 1.60 1.3
TPS3316DC - 330M 33.00 M 100KHz, 0.1V 0.334 15 1.40 1.1
TPS3316DC - 470M 47.00 M 100KHz, 0.1V 0.472 13 1.00 0.8
TPS3316DC - 680M 68.00 M 100KHz, 0.1V 0.660 10 0.9 0.7
TPS3316DC - 101M 100.00 M 100KHz, 0.1V 1.110 7 0.8 0.6
TPS3316DC - 151M 150.00 M 100KHz, 0.1V 1.550 6 0.6 0.5
TPS3316DC - 221M 220.00 M 100KHz, 0.1V 2.000 5 0.5 0.37
TPS3316DC - 102M 1000.00 M 100KHz, 0.1V 8.300 2 0.32 0.17
Note:
  • 测试频率:100KHz / 0.1V。 操作温度: -40°C ~ +85°C。 电感下降 = 10% typ. at IDC。

功率型 (TPS5022DC) 特性规格

产品料号 电感值 L (µH) 公差 测试条件 直流阻抗 DCR (Ω)
Max.
共振频率 (MHz)
Ref.
定格电流 (A)
Max.
温升电流 Irms
(A) Max.
TPS5022DC - 100M 10.00 M 100KHz, 0.1V 0.040 30 8.00 3.9
TPS5022DC - 150M 15.00 M 100KHz, 0.1V 0.048 20 7.00 3.4
TPS5022DC - 220M 22.00 M 100KHz, 0.1V 0.059 18 6.00 3.1
TPS5022DC - 330M 33.00 M 100KHz, 0.1V 0.075 14 5.00 2.8
TPS5022DC - 470M 47.00 M 100KHz, 0.1V 0.097 10 4.00 2.4
TPS5022DC - 680M 68.00 M 100KHz, 0.1V 0.138 9.0 3.00 2.0
TPS5022DC - 101M 100.00 M 100KHz, 0.1V 0.207 7.0 2.40 1.7
TPS5022DC - 151M 150.00 M 100KHz, 0.1V 0.293 6.0 2.10 1.3
TPS5022DC - 221M 220.00 M 100KHz, 0.1V 0.470 5.0 1.90 1.1
TPS5022DC - 331M 330.00 M 100KHz, 0.1V 0.780 4.0 1.10 0.86
TPS5022DC - 471M 470.00 M 100KHz, 0.1V 1.080 3.0 1.10 0.73
TPS5022DC - 681M 680.00 M 100KHz, 0.1V 1.400 2.5 0.96 0.64
TPS5022DC - 102M 1000.00 M 100KHz, 0.1V 2.010 2.0 0.80 0.53
Note:
  • 测试频率:100KHz / 0.1V。 操作温度:-40°C ~ +85°C。 感量下降 = 10% typ. at IDC。

电子特性规格 (TPS1608DC) 料号标识

TPS1608DC - 1R0 M

型号
TPS1608DC
TPS3316DC
TPS5022DC

电感值
1R0 1.00µH
100 10.00µH
101 100.00µH
误差值
K ±10%
L ±15%
M ±20%
N ±30%
