贴片射频巴伦变压器 共模变压器 (TCB4F) 用于混频器
射频巴伦变压器 共模变压器 - TCB4F 用于混频器
德键贴片射频巴伦变压器(TCB4F)，解决了接口差分射频电路与单端连接的挑战。
<
>
平衡不平衡巴伦 (Balun) 是变压器的一种。巴伦变压器 (Balun Transformer) 是一对端子平衡的装置，电流的大小相等，方向相反，如双绞电缆线。另一对端子不平衡，一侧连接到电气接地，另一侧承载信号，如同轴电缆线。射频变压器广泛应用于低功率电子电路中，以实现阻抗匹配最大功率传输，用于升压或降压，并且用于隔离两个电路的直流保持交流连续性。也用于共模抑制和平衡-不平衡变压器。
RF 变压器由两个由相互磁场连接的绕组组成。当一个绕组初级线圈施加交流电压时，通量产生变化，通量的幅度取决于施加的电压和绕组匝数。交互通量联系次级绕组产生电压，电压幅度取决于次级绕组的匝数。通过设计初级和次级绕组的匝数，可以取得所需的升压或降压电压比。简单地使用空间距离完成相互耦合，加上使用铁芯可获得更大有效的通量，或采用铁磁性材料具有更高的渗透性。

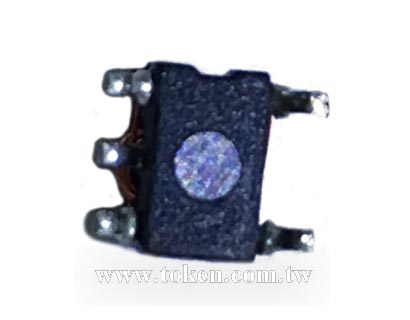

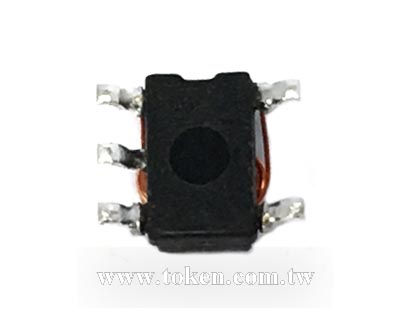

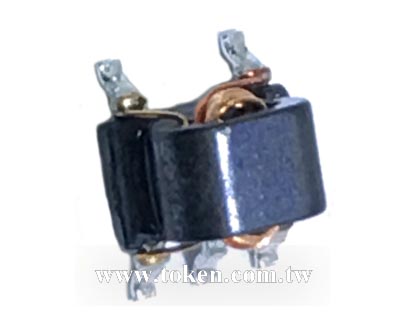

德键电子推出了贴片射频巴伦变压器(射频平衡变压器)，具有 3.8 x 4.4 mm 紧凑尺寸，用于地面数字广播小型设备，调谐天线输入中的不平衡平衡信号之间进行转换电路。采用先进的绕组技术，使用双线配对或/和三线绕组可实现高均匀性，通过缠绕优质铁氧体磁芯制成，底座针脚经过末端处理，可直接安装在 PCB 上。适用于双平衡混频器，宽带变压器，晶体管，阻抗转换，STB 和有线调制解调器的混频器。广泛应用于电视机，台式电脑等大型装置。
德键 (TCB4F) 共模变压器主要设计用于实现阻抗匹配及最大功率传输，符合 RoHS 规范，Lead-Free 无铅标准，与 Murata 巴伦变压器兼容，为全球客户提供全面的应用工程和设计支持。
下载 PDF 版本: 贴片射频巴伦变压器 共模变压器 (TCB4F) 用于混频器。
特性 :
- 使用双线配对或/和三线绕组可实现高均匀性

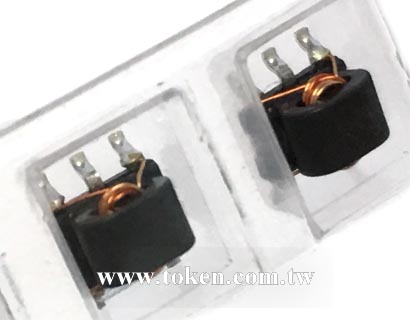

- 提供卷装或带装包装方式，适用于 SMT 自动表面安装
用途 :
- 双平衡调音装置、多频变压器、阻抗变压器、平衡-不平衡变压器
- 数字机顶盒 BALUN 混频变压器、有线电视猫 Modem，BALUN 混频变压器

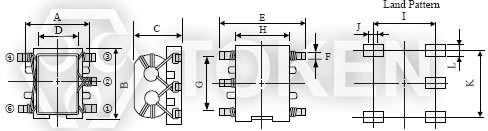

结构图及规格尺寸 (TCB4F) 单位：mm
|
|||||||||||||||||
| 型号 | A | B (max) | C (max) | D | E (max) | F | G | H | I | J | K | L | |||||
| TCB4F | 3.8 | 4.4 | 3.2 | 2.0 | 5.5 | 0.45 | 3.0 | 2.7 | 4.4 | 1.3 | 3.0 | 1.0 | |||||
注: 可依客户特殊需求设计
电气特性 (TCB4F - 617DB)
| 产品料号 | 圈 数 1-6=2-4=2-6=3-4 |
μiac |
| TCB4F - 617DB1673 | 2 1/2 T | 300 |
| TCB4F - 617DB1674 | 3 1/2 T | 300 |
| TCB4F - 617DB1675 | 4 1/2 T | 300 |
| TCB4F - 617DB1714 | 5 1/2 T | 300 |
测试电路 (TCB4F - 617DB)
|
|||||||||||||||||

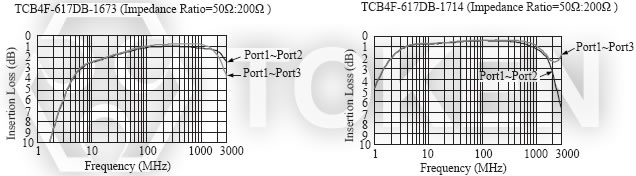

贴片共模电感器 (TCB4F - 617DB) 代表特性图
|
|||||||||||||||||
电气特性 (TCB4F - 617DB)
| 产品料号 | 圈 数 | μiac |
| TCB4F - 617DB1653 | 2 1/2 T | 300 |
| TCB4F - 617DB1654 | 3 1/2 T | 300 |
| TCB4F - 617DB1655 | 4 1/2 T | 300 |
| TCB4F - 617DB1724 | 5 1/2 T | 300 |
测试电路 (TCB4F - 617DB)
|
|||||||||||||||||

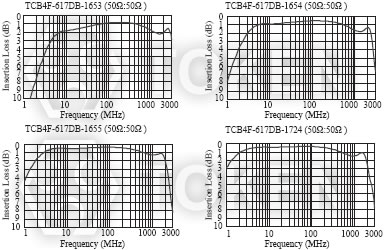

贴片共模电感器(TCB4F - 617DB) 代表特性图
|
|||||||||||||||||
电气特性 (TCB4F - 617DB)
| 产品料号 | 圈 数 | μiac |
| TCB4F - 617DB1643 | 2 1/2 T | 1500 |
| TCB4F - 617DB1644 | 3 1/2 T | 1500 |
| TCB4F - 617DB1645 | 4 1/2 T | 1500 |
| TCB4F - 617DB1646 | 5 1/2 T | 1500 |
电气特性 (TCB4F - 617DB)
|
|||||||||||||||||

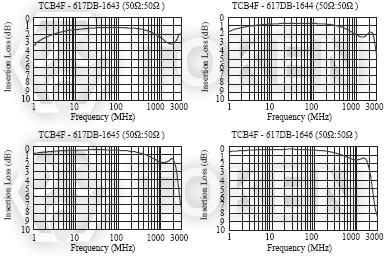

代表特性图 (TCB4F - 617DB)
|
|||||||||||||||||
电气特性 (TCB4F - 617PT)
| 产品料号 | 圈 数 1-2=2-3=4-6 |
μiac |
| TCB4F - 617PT1667 | 2T | 300 |
| TCB4F - 617PT1669 | 3T | 300 |
| TCB4F - 617PT1699 | 4T | 300 |
| TCB4F - 617PT1664 | 5T | 300 |
测试电路 (TCB4F - 617PT)
|
|||||||||||||||||
贴片共模电感器 (TCB4F - 617PT) 代表特性图
|
|||||||||||||||||
料号标识 (TCB4F)
| TCB4F | - | 617DB1673 | ||||||||||||
 | | |||||||||||||
|
|
|||||||||||||
