讯号线用共模滤波器-薄型化共模电感 (TCPWCS) 低厚度型

讯号线用共模滤波器 - TCPWCS 低厚度系列

德键SMD共模扼流圈电感器(TCPWCS),提供点对点高速数据链接。

< >
  • 讯号线用共模滤波器-薄型化 - TCPWCS 系列

共模扼流圈广泛应用于高速串行数据传输,特别是当传输介质是连接两个子系统的电缆时。旨在用于减少电缆的电磁辐射,并有助于满足法规要求。由于共模扼流圈直接在数据通路中,它们的电气特性会影响通过电缆传输的差分信号的性能。德键电子共模扼流圈坚固的结构,优良电气特性和多样规格参数,为硬件工程师提供了选择,及正确组件应用信息。

德键电子 (TCPWCS) 提供完整共模电感尺寸 1.6 x 0.8 mm (0603) 及 2.0 x 1.2 mm (0805),厚度仅 0.8mm 和 0.9 mm (最大高度)。使它们成为目前最超薄的共模扼流圈。直流阻抗 DCR 从 0.25 欧姆到 0.80 欧姆,额定电流达 500 mA,范围宽广电感值可满足多方面设计要求。所有 (TCPWCS)共模扼流圈为无卤素,符合 RoHS 标准,Lead-Free 无铅要求。

TCPWCS-160808/201209 系列,常应用于板卡设计中,起 EMI 滤波作用,可抑制高速信号线产生的电磁波向外辐射发射。卓越的温度稳定性,性能的变化接近于线性。有效地抑制高共模噪音及低差模噪声,稳定高速信号波形,提高电子设备抗干扰能力,是杂讯抑制最佳对策。

德键可根据要求提供定制。德键也可以生产超出这些规格的电感器。与 TDK、Murata 共模电感、及 Vishay 共模扼流圈兼容。产品符合 RoHS,无铅焊接技术及 100% 无铅,充分满足客户及环境保护。联系我们的销售部门以获取更详细的信息。

下载 PDF 版本: 讯号线用共模滤波器-薄型化共模电感 (TCPWCS) 低厚度型

特性 :
  1. 低厚度和小尺寸设计。
  2. 0805 , 0603 绕线芯片工艺标准。
  3. 在较高频率 500MHz 以上 , 有最佳 EMI 抑制效果。
  4. 对信号波形影响小。
用途 :
  1. 防止高速信号辐射 , 如 USB 2.0 , IEEE1394 或 LAN 接口。
  2. 适用于 NB , DSC , 移动设备设计。

尺寸结构图 (TCPWCS)

讯号线用共模滤波器-薄型化 (TCPWCS) 结构图

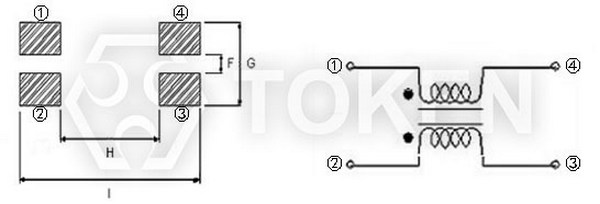

讯号线用共模滤波器-薄型化 (TCPWCS) 结构图 单位: mm (Inch)讯号线用共模滤波器-薄型化 (TCPWCS) 结构图 单位: mm (Inch)
型号 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCS-160808
(0603)
1.60±0.20
(0.063±0.008)
0.80±0.30
(0.031±0.012)
0.80±0.20
(0.031±0.008)
0.30
(0.012)
0.30
(0.012)
0.30
(0.012)
1.00
(0.039)
0.70
(0.028)
2.10
(0.083)
TCPWCS-201209
(0805)
2.00±0.20
(0.079±0.008)
1.20±0.30
(0.047±0.012)
0.90±0.20
(0.035±0.008)
0.45
(0.018)
0.40
(0.016)
0.40
(0.016)
1.20
(0.047)
0.80
(0.031)
2.60
(0.102)

电器特性规格 (TCPWCS-160808)

产品料号 阻抗 (Ω) 公差 ±% 测试频率 (MHz)
Max.
直流电阻 (Ω)
Max.
额定电流 (mA)
Max.
100MHz
TCPWCS-160808-100TR 10 25% 100 0.30 500
TCPWCS-160808-200TR 20 25% 100 0.40 400
TCPWCS-160808-300TR 30 25% 100 0.45 350
TCPWCS-160808-450TR 45 25% 100 0.50 300
TCPWCS-160808-600TR 60 25% 100 0.50 300
TCPWCS-160808-670TR 67 25% 100 0.50 300
TCPWCS-160808-900TR 90 25% 100 0.55 250
TCPWCS-160808-121TR 120 25% 100 0.80 200
TCPWCS-160808-161TR 160 25% 100 0.80 200

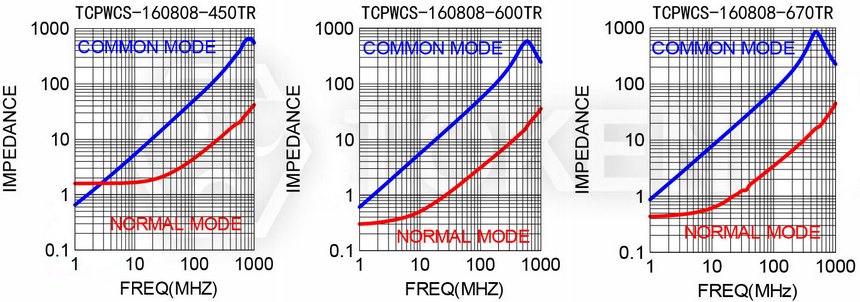

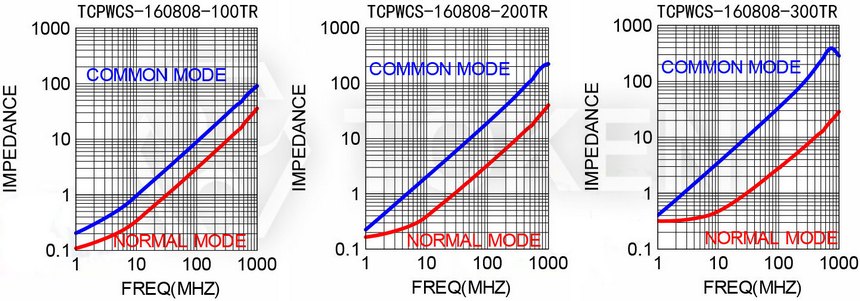

阻抗 VS 频率曲线图 (TCPSEH)

电流特性
电流特性
电流特性

Note: 工作温度: -40°C+85°C.

电气特性规格 (TCPWCS-201209)

产品料号 阻抗 (Ω) 公差 ±% 测试频率 (MHz)
Max.
直流电阻 (Ω)
Max.
额定电流 (mA)
Max.
100MHz
TCPWCS-201209-120TR 12 25% 100 0.25 500
TCPWCS-201209-900TR 90 25% 100 0.35 400
TCPWCS-201209-121TR 120 25% 100 0.40 500
TCPWCS-201209-181TR 180 25% 100 0.50 250

阻抗 VS 频率曲线图 (TCPWCS-201209)

电流特性
电流特性

Note: 工作温度: -40°C+85°C.

料号标识 (TCPWCS)

TCPWC S - 160808 900 TR

型号
TCPWC
Epoxy
S Epoxy

尺寸
160808 1.60×0.80×0.80 EIA 0603
201209 2.00×1.20×0.90 EIA 0805
阻抗 (Ω)
100 10Ω
450 45Ω
900 90Ω
121 120Ω
181 180Ω
包装方式
P 散装
TR 编带卷装
