高电流共模电感扼流圈 (TCPSEH) 电源线用

高电流共模电感扼流圈 - TCPSEH 电源线用系列

德键新发布高电流共模扼流电感器(TCPSEH)电源线用,可处理高达 8.0 安培的电流。

< >
  • 高电流共模电感扼流圈 - TCPSEH 系列

了解共模信号和差分模信号之间的区别是非常重要的,因为我们必须了解电路,需要什么来减少噪声。如何确定噪声是差分还是共模?一种最直接测试共模还是差分模的方法,是将紧固电缆铁氧体朝向电缆,通过连接卡扣电缆铁氧体,确认在这情况下噪音是否有明显的减少差异,这就是共模的一种。不然,那就是一个差分模噪声信号。

共模扼流圈用于减少特定类型的电噪声,称为共模噪声。共模扼流圈也称为电流补偿扼流圈或电流消除扼流圈。德键共模扼流电感 (TCPSEH) 适用在交流/电力电源 (具有大电流流动的电源线),及信号线 (来自信号的失真的问题)。

如何准确选择共模模式的应用?在这里,德键电子使用镍锌材料,用于宽带和更高频率的应用;锰锌材料则用于较低带宽和频率应用。(TCPSEH) 采用锰锌和镍锌材料的优势,频率可高达 100 兆赫兹。

(TCPSEH) 共模电感尺寸有 7.0 × 6.0 × 3.8 , 9.0 × 7.0 × 4.8 , 12.0 × 10.8 × 6.4,阻抗范围从 225 Ω 到 910 Ω,额定电流从 2.5 A 到 8.0 A。产品系列符合 RoHS 规范,Lead-Free 无铅标准,与 TDK、Murata、Vishay EMI 共模电感滤波器兼容,为全球客户提供全面的应用工程和设计支持。

下载 PDF 版本: 高电流共模电感扼流圈 (TCPSEH) 电源线用

特性 :
  1. 提供多种 SMD 尺寸。
  2. 共模扼流圈绕线结构。
  3. 高阻抗最佳化 EMI 抑制效果。
  4. 宽广的直流电阻范围: 6.0mΩ ~ 21.0mΩ。
用途 :
  1. 对电力线辐射共模噪声的有效预防。
  2. 个适用于汽车,无线充电和电源设备等高电流电路。

结构图及规格尺寸 (TCPSEH) 单位:mm

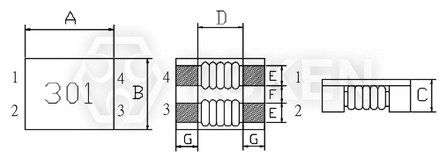

(TCPSEH) 尺寸结构图
线路结构图 (TCPSEH)

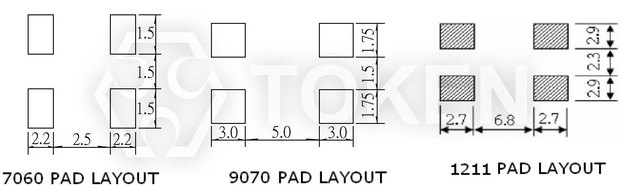

焊接脚位 (TCPSEH) 尺寸图
型号 A B C D E F G
TCPSEH-7060SE 7.0±0.5 6.0±0.5 3.8max 3.5REF 1.5±0.2 1.5±0.2 1.75±0.2
TCPSEH-9070SE 9.0±0.5 7.0±0.5 4.8max 5.7REF 1.5±0.2 2.0±0.2 1.70±0.2
TCPSEH-1211SE 12.0±0.5 10.8±0.5 6.4max 7.0REF 2.7±0.2 2.5±0.2 2.5±0.2

功能特性规格 (TCPSEH)

产品料号 阻抗 (Ω) Min. 直流电阻 (mΩ)
Max.
额定电流 (A)
Max.
额定电压 V
Max.
绝缘电阻 (mΩ)
Min.
100MHz
TCPSEH-7060-301TR 225 10.0 5.0 80 10
TCPSEH-7060-701TR 500 15.0 4.0 80 10
TCPSEH-7060-102TR 800 17.0 3.0 80 10
TCPSEH-7060-132TR 910 21.0 2.5 80 10

TCPSEH-9070-701TR 500 10.0 5.0 50 10
TCPSEH-9070-102TR 750 13.0 4.0 50 10

TCPSEH-1211-701TR 500 6.0 8.0 125 10
TCPSEH-1211-102TR 750 14.0 6.0 125 10

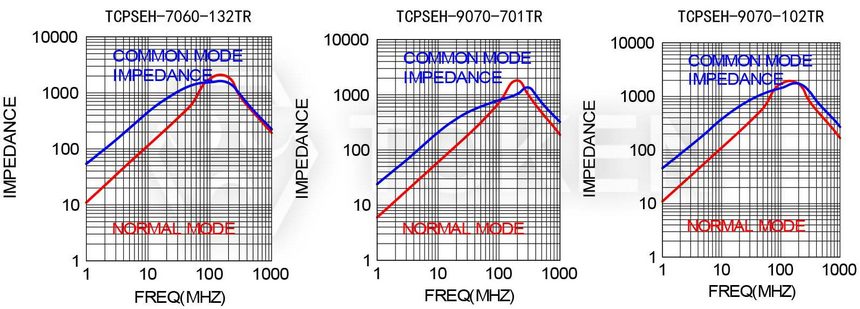

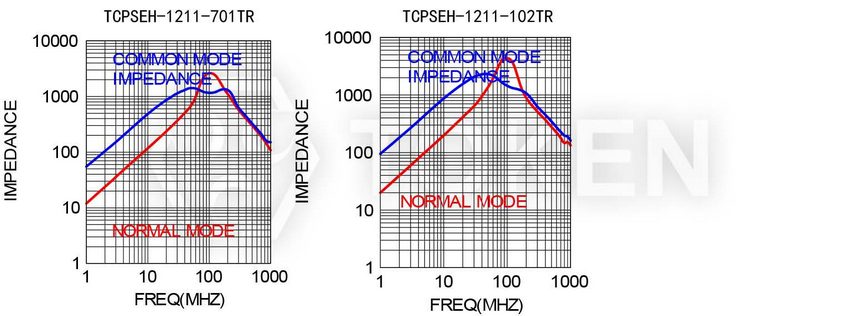

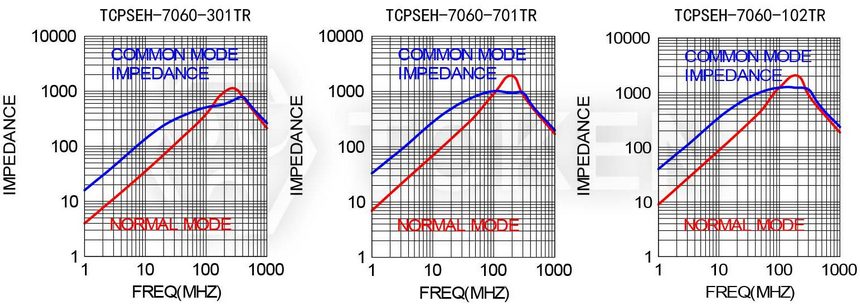

阻抗 VS 频率曲线图 (TCPSEH)

阻抗 VS 频率曲线图
阻抗 VS 频率曲线图
阻抗 VS 频率曲线图

Note: 可依客户特殊需求设计

料号标识 (TCPSEH)

TCPSE H - 7060 - 301 TR

型号
TCPSE
闭磁
H Shielding

尺寸
7060 7.0×6.0×3.8
9070 9.0×7.0×4.8
1211 12.0×10.8×6.4

阻抗
参考功能特性规格表
包装方式
P 散装
TR 编带卷装
