HDMI 共模扼流圈 共模滤波器电感器 (TCPWCH-2012HD)

共模扼流圈 共模滤波电感器 - TCPWC 讯号线用 HDMI 系列

HDMI共模滤波电感器(TCPWCH-2012HD),是抑制高共模噪音和低差模噪声信号,最佳的电感元件。

< >
  • 共模滤波器电感器 TCPWCH-2012HD HDMI 系列

HDMI 端口已经广泛应用于各种 A/V 设备,开发高清和全高清视频技术。HDMI 提供超高的传输速率,并支持热插拔及即插即用技术。根据最新的 HDMI1.4 规范,HDMI 提供的最大传输速率为 4.8 Gbps,这可以很好地满足全高清视频传输的需要。

德键电子推出了(TCPWCH-2012HD)系列低厚度共模扼流线圈。专为应用于高速差速传输系统的噪声控制部件而设计,这系列具有多种阻抗值选择,可匹配传输线阻抗与图像部件阻抗的能力。

用于控制信号波形的质量,不同的应用具有不同的标准。将组件插入这种传输线路时,会一定水平的波形质量影响 (插入损耗)。另外,作为噪声抑制元件,需要具有噪音控制效果。德键共模电感(TCPWCH-2012HD)插入损耗小,对 HDMI 波形规格的起始信号波形并没有显著影响,支持高速信号的能力。

德键(TCPWCH)系列有各种各样的选项,为全球客户提供全面的应用工程和设计支持。符合 RoHS 规范,Lead-Free 无铅标准,与 TDK、Murata、Vishay EMI 共模电感滤波器兼容。

下载 PDF 版本: HDMI 共模扼流圈 共模滤波器电感器 (TCPWCH-2012HD)

如何选择 HDMI 共模电感器 :
  1. 根据在哪个频率点产生的噪声源,来选择最合适阻抗来匹配组件,并考虑成本和空间。
  2. 在某些情况下,贴片共模电感器与具有大电容 ESD 保护器件同时使用,可能会导致信号质量不符合规定。
  3. 组件阻抗不匹配 HDMI 信号线的情况下,信号质量可能变差。
  4. 有些新规格与 HDMI 信号线波形的兼容尚待确认,请联系我们获取最新信息。

特性用途 :
  1. 抑制高速差分信号线的噪声。
  2. 薄型绕组芯片结构,标准 0805 尺寸。
  3. 最佳EMI抑制效果,影响最小的 HDMI 信号波形。

结构尺寸图及规格 (TCPWCH-2012HD)

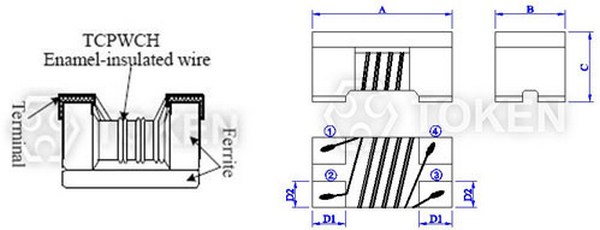

讯号线用共模滤波器-HDMI 设计 (TCPWCH-2012HD) 结构图
讯号线用共模滤波器-HDMI 设计 (TCPWCH-2012HD) 结构图 单位: mm (Inch)讯号线用共模滤波器-HDMI 设计 (TCPWCH-2012HD) 结构图 单位: mm (Inch)
型号 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCH-2012HD
(0805)
2.00±0.20(
0.079±0.008)
1.2±0.20
(0.047±0.008)
1.2±0.20
(0.047±0.008)
0.45
(0.018)
0.40
(0.016)
0.40
(0.016)
1.20
(0.047)
0.80
(0.031)
2.60
(0.102)

电气特性规格 - (TCPWCH-2012HD) HDMI 设计

产品料号 阻抗 (Ω) 公差 (±)% 测试频率 (MHz) 直流阻抗 (Ω)
Max.
定格电流 (mA)
Max.
TCPWCH-2012HD-400TR 40 25% 100 0.25 400
TCPWCH-2012HD-670TR 67 25% 100 0.25 400
TCPWCH-2012HD-900TR 90 25% 100 0.30 400
TCPWCH-2012HD-121TR 120 25% 100 0.30 370

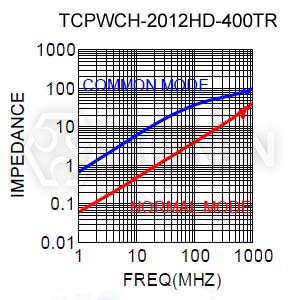

电气特性曲线图 (TCPWCH-2012HD-400TR)

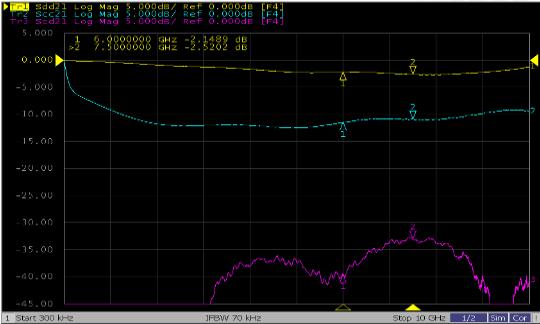

1.TDR Impedance Curve (For HDMI) 2.Insertion Loss Curve (For HDMI)
TCPWCH-2012HDMI-400T TCPWCH-2012HDMI-400T

电气特性曲线图 (TCPWCH-2012HD-900TR)

1.TDR Impedance Curve (For HDMI) 2.Insertion Loss Curve (For HDMI)
TCPWCH-2012HDMI-900T TCPWCH-2012HDMI-900T

电气特性曲线图 (TCPWCH-2012HD-121TR)

1.TDR Impedance Curve (For HDMI) 2.Insertion Loss Curve (For HDMI)
TCPWCH-2012HDMI-121T TCPWCH-2012HDMI-121T

料号标识 (TCPWCH)

TCPWC H - 2012 HD - 400 TR

型号
TCPWC
闭磁
H Shielding

尺寸 (mm)
2012 2.00×1.20×1.20 EIA0805
用途
HD HDMI

阻抗 (Ω)
400 40Ω
670 67Ω
900 90Ω
121 120Ω
包装方式
P 散装
TR 编带卷装
