共模扼流圈 共模电感 (TCPWCH-1210HS/2012HS) 高速设计讯号线用

高速共模电感 共模扼流圈 - TCPWCH 讯号线用设计系列

德键扩展共模扼流电感在 USB3.0 高速数据网路的应用。

< >
  • 高速设计-共模扼流圈 共模电感<br>TCPWCH-1210HS/2012HS 系列

在今天看到的电子环境中,存在很多干扰源,有来自射频干扰 Radio Frequency Interference (RFI) 和电磁干扰 Electromagnetic Interference (EMI)。这是由于组件大量增加使用 RF 技术,以致在使用差分接口的应用中产生干扰现象,而共模滤波电感器正是解决这些类型干扰的利器。德键共模扼流圈电感有助于保持高速通信的完整性,并符合国际监管标准。

德键 (TCPWCH-1210HS/2012HS) 共模电感适用于高速和超高速差分信号线,如 LVDS,IEEE1394/FireWire,USB 等。提供 EMI 抑制的贴片封装尺寸 0504 和 0805。德键 SMD 共模扼流圈常被应用在高速数据网络中,还有电源单元,蜂窝基带,音频电路,CPU,接口,显示面板,遥控器和逆变器等。

德键扩大了其(TCPWCH-1210HS/2012HS)系列共模扼流圈,包括新款的 TCPWCH-1210HS-900TR 和 TCPWCH-2012HS-900TR,旨在解决更高频率的 USB 3.0(高速讯号线)设备的独特噪音问题。德键设计 TCPWCH-1210HS/2012HS-900TR 两款共模电感,匹配 USB3.0 标准的特性阻抗 90Ω。德键共模扼流圈采用 EMI 抑制铁氧体磁芯工艺的绕组技术,将从前扼流线圈系列的截止频率的的传输特性,成功地提高到高传输速率的截止频率。

所有(TCPWCH)系列提供各种各样的选项,以符合您的需求及无卤素和 RoHS 指令。产品与 TDK、Murata、Vishay EMI 共模电感滤波器兼容。

下载 PDF 版本: 共模扼流圈 共模电感 (TCPWCH-1210HS/2012HS) 高速设计讯号线用

特性 :
  1. 薄型表面贴装和非常小的封装尺寸设计。
  2. 具有标准 0504 和 0805 贴片尺寸的绕线芯片结构。
  3. 匹配特性阻抗,能够实现高速信号的良好传输。
  4. 非常高的自谐振频率可实现高截止频率。
用途 :
  1. 抑制电子设备 EMI 噪音。
  2. 个人电脑及周边设备的 USB 线路。
  3. DVC,STB 的 IEEE 1394 线路。
  4. 液晶显示面板,低压微分信号。

结构尺寸图 (TCPWCH-1210HS/2012HS)

讯号线用共模滤波器-HS 设计 (TCPWCH-1210HS, TCPWCH-2012HS) 结构图
讯号线用共模滤波器-HS 设计 (TCPWCH-1210HS, TCPWCH-2012HS) 结构图 单位: mm (Inch)讯号线用共模滤波器-HS 设计 (TCPWCH-1210HS, TCPWCH-2012HS) 结构图 单位: mm (Inch)
型号 A B C D1
TYP
D2
TYP
F
TYP
G
TYP
H
TYP
I
TYP
TCPWCH-1210HS
(0504)
1.20±0.20
(0.047±0.008)
1.00±0.20
(0.069±0.008)
0.035±0.20
(0.110±0.008)
0.36
(0.014)
0.38
(0.015)
0.30
(0.012)
1.20
(0.047)
0.60
(0.024)
1.50
(0.059)
TCPWCH-2012HS
(0805)
2.00±0.20
(0.079±0.008)
1.20±0.20
(0.047±0.008)
1.20±0.20
(0.047±0.008)
0.45
(0.018)
0.40
(0.016)
0.40
(0.016)
1.20
(0.047)
0.80
(0.031)
2.60
(0.102)

电气特性规格 (TCPWCH-1210HS)

产品料号 阻抗 (Ω)
100MHz
公差 ±% 截频 (GHz)
Typ.
直流阻抗 (Ω)
Max.
定格电流 (mA)
Max.
TCPWCH-1210HS-250TR 25 25% 7.5 0.25 420
TCPWCH-1210HS-600TR 60 25% 6.0 0.25 400
TCPWCH-1210HS-900TR 90 25% 6.0 0.30 400

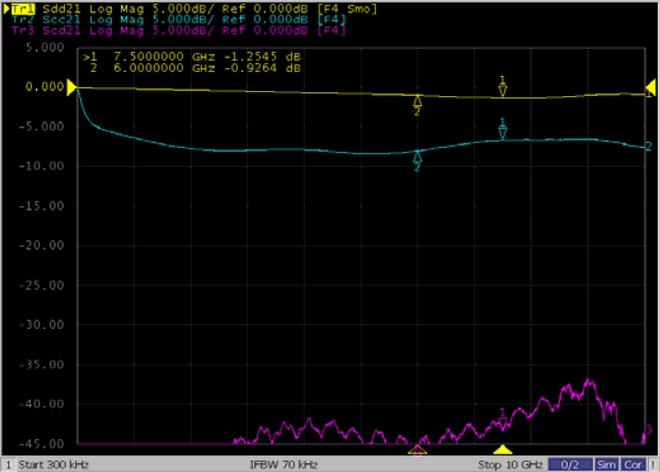

电气特性曲线图 (TCPWCH-1210HS-250TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-250TR TCPWCH-1210HS-250TR

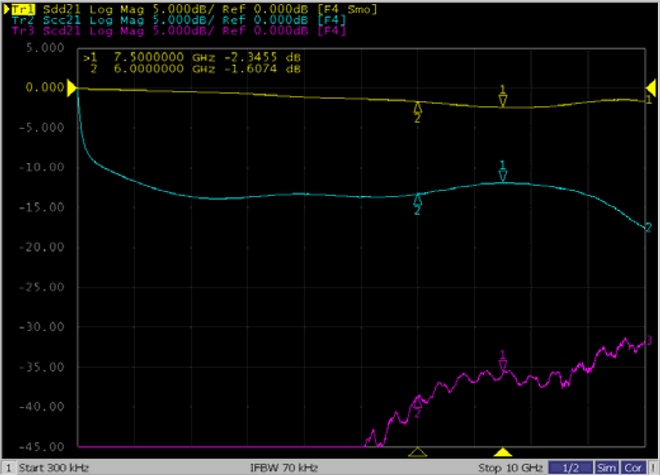

电气特性曲线图 (TCPWCH-1210HS-600TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-600TR TCPWCH-1210HS-600TR

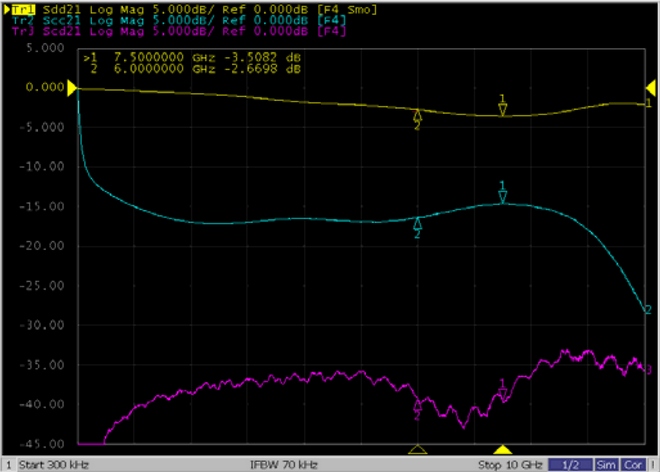

电气特性曲线图 (TCPWCH-1210HS-900TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-900TR TCPWCH-1210HS-900TR

电气特性规格 (TCPWCH-2012HS)

产品料号 阻抗 (Ω)
100MHz
公差 ±% 截频 (GHz)
Typ.
直流阻抗 (Ω)
Max.
定格电流 (mA)
Max.
TCPWCH-2012HS-120TR 12 25% 7.5 0.20 450
TCPWCH-2012HS-240TR 24 25% 7.5 0.25 420
TCPWCH-2012HS-320TR 32 25% 7.5 0.25 400
TCPWCH-2012HS-670TR 67 25% 6.0 0.25 400
TCPWCH-2012HS-900TR 90 25% 6.0 0.30 400

电气特性曲线图 (TCPWCH-2012HS-120TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-120TR TCPWCH-1210HS-120TR

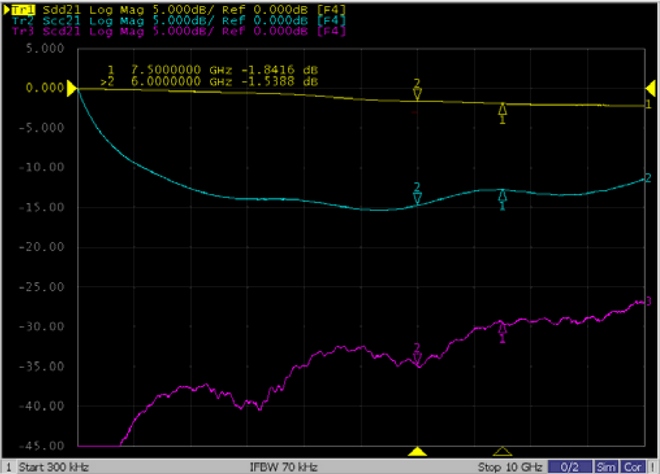

电气特性曲线图 (TCPWCH-2012HS-240TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-240TR TCPWCH-1210HS-240TR

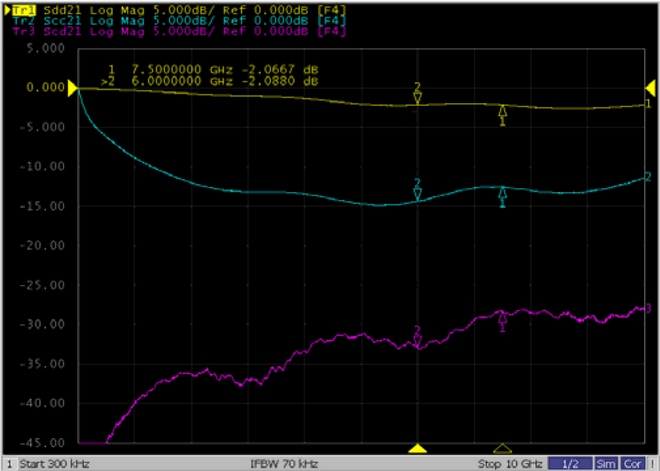

电气特性曲线图 (TCPWCH-2012HS-320TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-320TR TCPWCH-1210HS-320TR

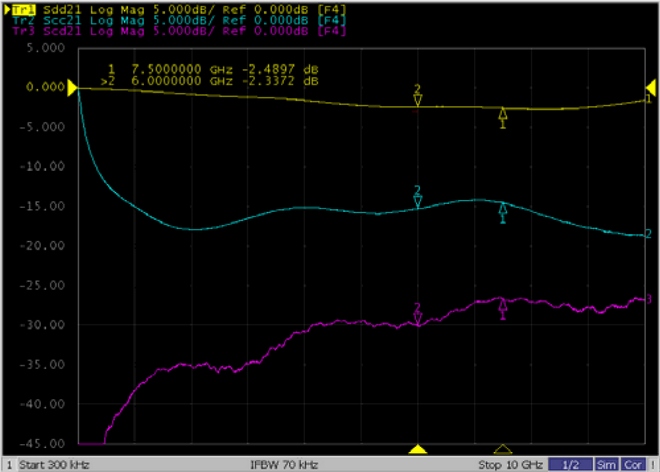

电气特性曲线图 (TCPWCH-2012HS-670TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-670TR TCPWCH-1210HS-670TR

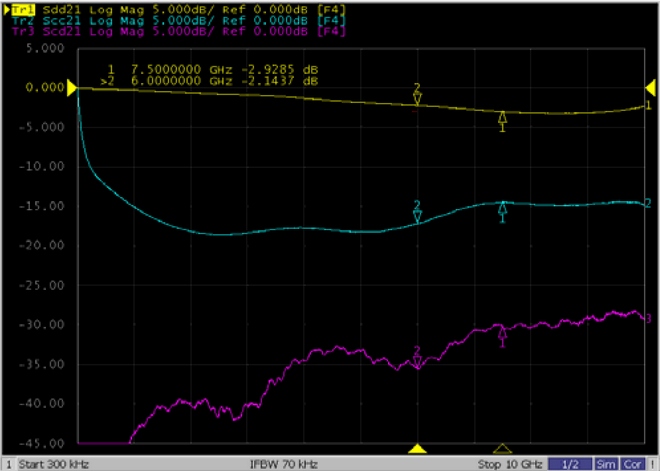

电气特性曲线图 (TCPWCH-2012HS-900TR)

1.Electrical Charactenistic Curve 2.Insertion Loss Curve
TCPWCH-1210HS-900TR TCPWCH-1210HS-900TR

料号标识 (TCPWC)

TCPWC H - 1210 HS - 250 TR

型号
TCPWC
闭磁
H Shielding

尺寸 (mm)
1210 1.00×0.20×0.035 EIA0504
2012 2.00×1.20×1.20 EIA0805
用途
HS High speed

阻抗 (Ω)
120 12Ω
250 25Ω
320 32Ω
900 90Ω
包装方式
P 散装
TR 编带卷装
