声表面波声表滤波器 (TSF)

< >
  • 声表滤波器 - TSF 系列

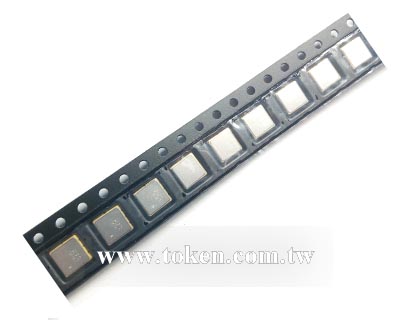

  • Saw Filters - TSF Series

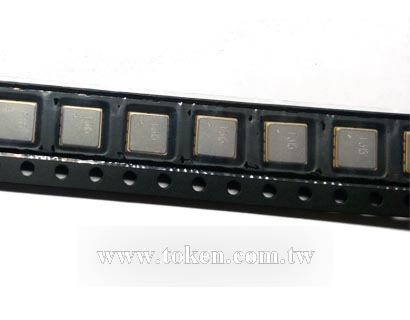

  • Saw Filters - TSF Series

声表滤波器是利用石英、铌酸锂、钛酸钡晶体,具有压电效应的材料做成的。当晶体受到机械作用时,产生与压力成正比的电场的现象。具有压电效应的晶体,在受到电信号的作用时,也会产生弹性形变而发出机械波(声波),即可把电信号转为声信号。由于这种声波只在晶体表面传播,故称为声表面波。

声表面波滤波器的英文缩写为 SAW Surface Acoustic Wave Filters,具有体积小,重量轻、性能可靠、不需要复杂调整的特点。

中国德键电子生产的声表面波滤波器、声表面波谐振器符合 RoHS 规范,Lead-Free 无铅标准,使用 Lead-Free Logo 无铅标志。

提供完整贴片、插件声表尺寸,频率范围齐全,提供声表面波系列产品目录下载。可依客户的需求制造,若需特殊规格型式,请联系中国德键电子业务部。

下载 PDF 版本: 声表面波滤波器 (TSF)。

特性 :
  1. 小尺寸
  2. 可用通带: 54MHz
  3. 移动电话机用低损耗型RF滤波器,接收带宽
  4. 低损耗声表滤波器适用于移动通信,远程控制,卫星接收机

声表面波元件 - 汽车电子及远程控制用系列 前端滤波器 规格

型号 中心频率.
(MHz)
插入损耗(dB) 3dB 带宽(MHz) 封装
贴片式 插件式
TSF295D00-D1 295 3.0 0.6   TO-39
TSF302D00A-S4 302 2.5 0.75 QCC8C
TSF302D00B-S7 302 2.5 0.75 DCC6
TSF303D825A-D1 303.825 3.0 0.6   TO-39
TSF303D825B-S4 303.825 3.0 0.6 QCC8C
TSF303D875A-D1 303.875 3.0 0.6   TO-39
TSF303D875B-S4 303.875 3.0 0.6 QCC8C
TSF310D00-S4 310 3.0 0.8 QCC8C
TSF315D00A-D1 315 3.0 0.6   TO-39
TSF315D00B-D2 315 3.0 0.6   F-11
TSF315D00C-S4 315 3.0 0.6 QCC8C
TSF315D00D-S4 315 2.5 1.3 QCC8C
TSF315D00E-S6 315 2.5 1.3 QCC8B
TSF315D50-D1 315.5 3.0 0.6   TO-39
TSF318D00-D1 318 3.0 0.6   TO-39
TSF319D50-D1 319.5 2.5 0.7   TO-39
TSF345D00A-S6 345 2.5 4.5 QCC8B
TSF345D00B-S4 345 3.0 0.9 QCC8C
TSF372D50-D1 372.5 3.0 0.6   TO-39
TSF390D00-S4 390 3.0 1.0 QCC8C
TSF391D25-D1 391.25 2.5 0.6   TO-39
TSF395D00-S4 395 3.0 1.0 QCC8C
TSF401D65-S4 401.65 3.0 0.6 QCC8C
TSF401D90-D1 401.9 3.0 0.6   TO-39
TSF418D00A-D1 418 3.0 0.6   TO-39
TSF418D00B-S4 418 3.0 0.6 QCC8C
TSF419D20-S4 419.2 3.0 1.2 QCC8C
TSF430D50A-D1 430.5 3.0 0.6   TO-39
TSF430D50B-D2 430.5 3.0 0.6   F-11
TSF431D50A-D2 431.5 2.5 0.58   F-11
TSF431D50B-S4 431.5 2.5 0.58 QCC8C
TSF433D42A-S4 433.42 3.5 0.6 QCC8C
TSF433D42B-S7 433.42 3.0 0.9 DCC6
TSF433D92A-D1 433.92 3.0 0.6   TO-39
TSF433D92B-D1 433.92 2.0 0.73   TO-39
TSF433D92C-D2 433.92 3.0 0.6   F-11
TSF433D92D-S4 433.92 3.0 0.6 QCC8C
TSF433D92E-S4 433.92 2.0 0.73 QCC8C
TSF433D92F-S4 433.92 2.5 0.6 QCC8C
TSF433D92G-S4 433.92 2.5 0.95 QCC8C
TSF433D92H-S4 433.92 2.2 0.7 QCC8C
TSF433D92I-S6 433.92 2.8 6.0 QCC8B
TSF433D92J-S6 433.92 2.3 0.56 QCC8B
TSF433D92K-S6 433.92 2.3 0.56 QCC8B
TSF433D92L-S9 433.92 2.8 1.0 DCC6C
TSF433D92M-S7 433.92 2.3 0.56 DCC6
TSF434D42A-D1 434.42 3.0 0.7   TO-39
TSF434D42B-S4 434.42 3.0 0.6 QCC8C
TSF439D25-D1 439.25 3.0 0.6   TO-39
TSF451D25-D1 451.25 2.5 0.48   TO-39
TSF463D912-S4 463.912 2.5 1.2 QCC8C
TSF499D25-D1 499.25 3.0 0.54   TO-39
TSF801D125A-S7 801.125 5.8 0.56 DCC6
TSF801D125B-S6 801.125 5.0 0.58 QCC8B
TSF859D15-D2 859.15 4.0 1.0   F-11
TSF868D00-S4 868 3.5 1.2 QCC8C
TSF868D30-S4 868.3 4.0 1.2 QCC8C
TSF868D35A-D2 868.35 4.0 1.2   F-11
TSF868D35B-S4 868.35 4.0 1.2 QCC8C
TSF868D35C-S6 868.35 3.5 1.8 QCC8B
TSF868D69-S4 868.69 3.8 1.9 QCC8C
TSF868D95-S4 868.95 3.5 1.2 QCC8C
TSF869D69-S4 869.69 3.8 1.8 QCC8C
TSF902D30-S4 902.3 3.5 1.2 QCC8C
TSF908D00-S6 908 3.0 2.0 QCC8B
TSF914D50-D2 914.5 3.8 1.2   F-11
TSF915D00A-D1 915 3.5 1.2   TO-39
TSF915D00B-S4 915 4.0 1.2 QCC8C
TSF915D00C-S7 915 3.8 1.8 DCC6
TSF916D50A-D1 916.5 4.0 1.2   TO-39
TSF916D50B-D2 916.5 3.5 1.2   F-11
TSF916D50C-S4 916.5 4.0 1.2 QCC8C
TSF916D50E-S4 916.5 4.0 1.2 QCC8C
TSF916D50F-S6 916.5 4.8 1.35 QCC8B
TSF921D60-S6 921.6 2.6 1.9 QCC8B
TSF927D20-S7 927.2 3.0 1.45 DCC6
TSF931D00-S4 931 3.5 1.8 QCC8C

声表滤波器数字卫星广播 (DSB 接收机)规格

型号 中心频率
(MHz)
插入损耗(dB) 3dB 带宽(MHz) 应用 封装
贴片式 插件式
TSF480D00A-D5 480 21 18 One-channel, Satellite Filters   TO39-2
TSF480D00B-S4 480 21 18 One-channel, Satellite Filters QCC8C
TSF480D00C-D5 480 22.5 27 One-channel, Satellite Filters   TO39-2
TSF480D00D-S4 480 22.5 27 One-channel, Satellite Filters QCC8C
TSF480D00E-D5 480 20 27 One-channel, Satellite Filters   TO39-2
TSF480D00F-D5 480 21 36 One-channel, Satellite Filters   TO39-2
TSF480D00G-S4 480 21 36 One-channel, Satellite Filters QCC8C
TSF480D00H-D1 480 15 16 One-channel, Satellite Filters   TO-39
TSF480D00I-S4 480 12.5 15.3 One-channel, Satellite Filters QCC8C
TSF480D00J-D5 480 22 38.6 One-channel, Satellite Filters   TO39-2
TSF479D50A-D5 479.5 21.5 8 One-channel, Satellite Filters   TO39-2
TSF479D50B-S4 479.5 21.5 8 One-channel, Satellite Filters QCC8C
TSF479D50C-D5 479.5 18 6.5 One-channel, Satellite Filters   TO39-2
TSF479D50D-D2 479.5 22 16 (5.5 dB) One-channel, Satellite Filters   F-11
TSF479D50E-S4 479.5 22 16 (5.5 dB) One-channel, Satellite Filters QCC8C
TSF402D78B-S4 402.78 20.5 / 20.0 15.5 / 28.0 Two-channel, Satellite Filters QCC8C

声表滤波器移动通信用 - 射频滤波器 GPS 用 规格

型号 中心频率
(MHz)
带宽(MHz) 插入损耗(dB) 封装
贴片式 插件式
TSF1542D50-S9 1542.50 40 3.5 DCC6C
TSF1575D42A-S9 1575.42 2.4 1.6 DCC6C
TSF1575D42B-S6 1575.42 2.4 1.6 QCC8B

声表滤波器移动通信用 - 中频滤波器无线局域网 规格

型号 中心频率
(MHz)
3dB带宽 (MHz) 插入损耗(dB) 封装
贴片式 插件式
TSF280D00-S4 280 20 11 QCC8C
TSF374D00A-D1 374 22 9   TO-39
TSF374D00B-D1 374 22 8.5   TO-39
TSF374D00C-S4 374 22 9 QCC8C
TSF374D00D-S4 374 22 8.5 QCC8C
TSF374D00E-S4 374 19 9 QCC8C
TSF374D00F-S4 374 20.5 9 QCC8C
TSF374D00G-S6 374 23 9 QCC8B
TSF374D00H-S6 374 21 9 QCC8B

声表滤波器 (TSF) 系列 料号标识

TSF 302D00 A S1
声表滤波器
型号
中心频率(MHz)
302D00 302 MHz
310D00 310 MHz
391D25 391.25 MHz
系列号
None
A
B
C
D
封装
S1
S2
D1
D2
D3
