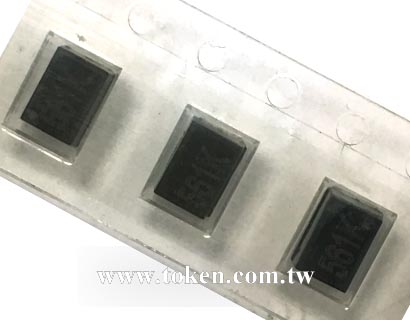

贴片线绕电感 宽引脚 模压 (TRCM)
贴片模压宽引脚绕线电感 - TRCM 射频系列
贴片模压宽引脚绕线电感(TRCM)，高抗热湿性，适合电流，可靠性佳。
<
>
片式固定电感器品种很多，从结构工艺分类，则主要分为绕线型和积层型两大类。从基体材料分类，则主要有以铁氧体磁性材料为基和以陶瓷材料为基两大类。德键宽引脚 (TRCM) 片式塑封电感器，采用超薄磁性材料铁酸盐（铁氧体）生产，涂以瓷釉的铜线，平面镀锡铜，模压封装，以增强抗湿热性能，及抗机械振动和挤压，片式线绕电感器则是对传统绕线型电感器的一种改进。电性能优良（电感值 L，和品质因素 Q 均高），适于大电流通过，可靠性佳。
德键 (TRCM) 产品种类主要有 TRCM322522 (EIA 1210) 型、TRCM453232 (EIA 1812) 型，电感值可覆盖 0.01~1000 μH，允许最大额定电流为 25-450 mA，品质因素 15~50 min，自谐频率高 2.5~2500 MHz，适合高频使用。
贴片绕线电感 CM322522，CM453232 系列，主要应用在视听设备，包括电视机，录影机，数码相机，和音响等领域；电子设备中使用的通信基础设施，包括 xDSL 和移动基站；电子设备中使用的汽车上装备，包括汽车音响和 ECU 系统，仪器仪表；其他电子设备，包括硬盘和光碟机。能够满足高精密度安装的要求、且具有高可靠性。
德键电子提供完整贴片电感器尺寸 0603/0805/132/1008/1812/2215/3730/4015/7030，感量范围齐全，符合 RoHS 规范，Lead-Free 无铅标准，使用 Lead-Free Logo 无铅标志，以充分满足客户及环境保护的要求。
下载 PDF 版本: 贴片模压宽引脚绕线电感 - (TRCM)。
原料 :
- 以紫红色的铁酸盐为中心，涂以瓷釉的铜线，平面镀锡铜，树脂包装。
特性 :
- 精确的尺寸适用于表面贴装。
- 抗机械振动和挤压。具有很高的抗热湿性。
用途 :
- 汽车上装备: 汽车音响和 ECU 系统。
- 视听设备: 电视机，录影机和数码相机。
- 通信基础设施: xDSL 和移动基站。其他电子设备: 硬盘和光碟机。
TRCM 系列 绕线贴片电感 - 结构图及规格尺寸(单位: mm)
RF射频电感(TRCM 系列) 尺寸图 |
||||||||||||||||
| 型号 | A | B | C | D | E | F | G | H | ||||||||
| TRCM322522(1210) | 3.2 ± 0.3 | 2.5 ± 0.2 | 2.2 ± 0.2 | 0.4  |
1.9 ± 0.1 | 3.0 | 1.0 | 2.0 | ||||||||
| TRCM453232(1812) | 4.5 ± 0.3 | 3.2 ± 0.2 | 3.2 ± 0.2 | 0.4 |
2.6 ± 0.1 | 4.0 | 1.5 | 3.0 | ||||||||
TRCM 系列 绕线贴片电感 - 包装及卷装 (单位: mm)
卷装规格 (单位: mm)
胶带包装规格 (单位: mm) |
||||||||||||||||
| 型号 | A | B | C | D | G | N | T | |||||||||
| 8mm | 178 | 21.0±0.8 | 13.0±0.5 | 8 | 10 max | 50 min | 14.4 max | |||||||||
| 12mm | 178 | 21.0±0.8 | 13.0±0.5 | 10 | 14 max | 50 min | 14.4 max | |||||||||
RF 绕线贴片电感 标准电气特性规格- TRCM322522 (EIA 1210)
| 产品料号 | 感应系数 (µH) |
Q (min) |
测试频率 (MHZ) |
共振频率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格电流 (mA) |
| TRCM322522 - 010J | 0.01 ± 5% | 15 | 100 | 2500 | 0.13 | 450 |
| TRCM322522 - 012J | 0.012 ± 5% | 17 | 100 | 2300 | 0.14 | 450 |
| TRCM322522 - 015J | 0.015 ± 5% | 19 | 100 | 2100 | 0.16 | 450 |
| TRCM322522 - 018J | 0.018 ± 5% | 21 | 100 | 1900 | 0.18 | 450 |
| TRCM322522 - 022J | 0.022 ± 5% | 23 | 100 | 1700 | 0.2 | 450 |
| TRCM322522 - 027J | 0.027 ± 5% | 23 | 100 | 1500 | 0.22 | 450 |
| TRCM322522 - 033J | 0.033 ± 5% | 25 | 100 | 1400 | 0.24 | 450 |
| TRCM322522 - 039J | 0.039 ± 5% | 25 | 100 | 1300 | 0.27 | 450 |
| TRCM322522 - 047J | 0.047 ± 5% | 26 | 100 | 1200 | 0.3 | 450 |
| TRCM322522 - 056J | 0.056 ± 5% | 26 | 100 | 1100 | 0.33 | 450 |
| TRCM322522 - 068J | 0.068 ± 5% | 27 | 100 | 1000 | 0.36 | 450 |
| TRCM322522 - 082J | 0.082 ± 5% | 27 | 100 | 900 | 0.4 | 450 |
| TRCM322522 - R10J | 0.1 ± 5% | 28 | 100 | 700 | 0.44 | 450 |
| TRCM322522 - R12J | 0.12 ± 5% | 30 | 25.2 | 500 | 0.22 | 450 |
| TRCM322522 - R15J | 0.15 ± 5% | 30 | 25.2 | 400 | 0.28 | 450 |
| TRCM322522 - R18J | 0.18 ± 5% | 30 | 25.2 | 400 | 0.28 | 450 |
| TRCM322522 - R22J | 0.22 ± 5% | 30 | 25.2 | 350 | 0.32 | 450 |
| TRCM322522 - R27J | 0.27 ± 5% | 30 | 25.2 | 320 | 0.36 | 450 |
| TRCM322522 - R33J | 0.33 ± 5% | 30 | 25.2 | 300 | 0.4 | 250 |
| TRCM322522 - R39J | 0.39 ± 5% | 30 | 25.2 | 250 | 0.45 | 450 |
| TRCM322522 - R47J | 0.47 ± 5% | 30 | 25.2 | 220 | 0.5 | 450 |
| TRCM322522 - R56J | 0.56 ± 5% | 30 | 25.2 | 180 | 0.55 | 450 |
| TRCM322522 - R68J | 0.68 ± 5% | 30 | 25.2 | 160 | 0.6 | 450 |
| TRCM322522 - R82J | 0.82 ± 5% | 30 | 25.2 | 140 | 0.65 | 450 |
| TRCM322522 - 1R0J | 1 ± 5% | 30 | 7.96 | 120 | 0.7 | 400 |
| TRCM322522 - 1R2J | 1.2 ± 5% | 30 | 7.96 | 100 | 0.75 | 390 |
| TRCM322522 - 1R5J | 1.5 ± 5% | 30 | 7.96 | 85 | 0.85 | 370 |
| TRCM322522 - 1R8J | 1.8 ± 5% | 30 | 7.96 | 80 | 0.9 | 350 |
| TRCM322522 - 2R2J | 2.2 ± 5% | 30 | 7.96 | 75 | 1 | 320 |
| TRCM322522 - 2R7J | 2.7 ± 5% | 30 | 7.96 | 70 | 1.1 | 290 |
| TRCM322522 - 3R3J | 3.3 ± 5% | 30 | 7.96 | 60 | 1.2 | 260 |
| TRCM322522 - 3R9J | 3.9 ± 5% | 30 | 7.96 | 55 | 1.3 | 250 |
| TRCM322522 - 4R7J | 4.7 ± 5% | 30 | 7.96 | 50 | 1.5 | 220 |
| TRCM322522 - 5R6J | 5.6 ± 5% | 30 | 7.96 | 45 | 1.6 | 200 |
| TRCM322522 - 6R8J | 6.8 ± 5% | 30 | 7.96 | 40 | 1.8 | 180 |
| TRCM322522 - 8R2J | 8.2 ± 5% | 30 | 7.96 | 35 | 2 | 170 |
| TRCM322522 - 100J | 10 ± 5% | 30 | 2.52 | 30 | 2.1 | 150 |
| TRCM322522 - 120J | 12 ± 5% | 30 | 2.52 | 20 | 2.5 | 140 |
| TRCM322522 - 150J | 15 ± 5% | 30 | 2.52 | 20 | 2.8 | 130 |
| TRCM322522 - 180J | 18 ± 5% | 30 | 2.52 | 20 | 3.3 | 120 |
| TRCM322522 - 220J | 22 ± 5% | 30 | 2.52 | 20 | 3.7 | 110 |
| TRCM322522 - 270J | 27 ± 5% | 30 | 2.52 | 20 | 5 | 80 |
| TRCM322522 - 330J | 33 ± 5% | 30 | 2.52 | 17 | 5.6 | 70 |
| TRCM322522 - 390J | 39 ± 5% | 30 | 2.52 | 16 | 6.4 | 65 |
| TRCM322522 - 470J | 47 ± 5% | 30 | 2.52 | 15 | 7 | 60 |
| TRCM322522 - 560J | 56 ± 5% | 30 | 2.52 | 13 | 8 | 55 |
| TRCM322522 - 680J | 68 ± 5% | 30 | 2.52 | 12 | 9 | 50 |
| TRCM322522 - 820J | 82 ± 5% | 30 | 2.52 | 11 | 10 | 45 |
| TRCM322522 - 101J | 100 ± 5% | 20 | 0.796 | 10 | 10 | 40 |
| TRCM322522 - 121J | 120 ± 5% | 20 | 0.796 | 10 | 11 | 70 |
| TRCM322522 - 151J | 150 ± 5% | 20 | 0.796 | 8 | 15 | 65 |
| TRCM322522 - 181J | 180 ± 5% | 20 | 0.796 | 7 | 17 | 60 |
| TRCM322522 - 221J | 220± 5% | 20 | 0.796 | 7 | 21 | 50 |
| TRCM322522 - 271J | 270 ± 5% | 20 | 0.796 | 6 | 28 | 45 |
| TRCM322522 - 331J | 330 ± 5% | 20 | 0.796 | 5 | 34 | 40 |
| TRCM322522 - 391J | 390 ± 5% | 20 | 0.796 | 5 | 36 | 35 |
| TRCM322522 - 471J | 470 ± 5% | 20 | 0.796 | 4 | 40 | 25 |
RF 绕线贴片电感 标准电气特性规格- TRCM453232 (EIA 1812)
| 产品料号 | 感应系数 (µH) |
Q (min) |
测试频率 (MHZ) |
共振频率 (MHz)(min) |
直流阻抗 (Ω)(max) |
定格电流 (mA) |
| TRCM453232 - 1R0J | 1 ± 5% | 50 | 7.96 | 100 | 0.5 | 450 |
| TRCM453232 - 1R2J | 1.2 ± 5% | 50 | 7.96 | 80 | 0.55 | 430 |
| TRCM453232 - 1R5J | 1.5 ± 5% | 50 | 7.96 | 70 | 0.6 | 410 |
| TRCM453232 - 1R8J | 1.8 ± 5% | 50 | 7.96 | 60 | 0.65 | 390 |
| TRCM453232 - 2R2J | 2.2 ± 5% | 50 | 7.96 | 55 | 0.7 | 380 |
| TRCM453232 - 2R7J | 2.7 ± 5% | 50 | 7.96 | 50 | 0.75 | 370 |
| TRCM453232 - 3R3J | 3.3 ± 5% | 50 | 7.96 | 45 | 0.8 | 355 |
| TRCM453232 - 3R9J | 3.9 ± 5% | 50 | 7.96 | 40 | 0.9 | 330 |
| TRCM453232 - 4R7J | 4.7 ± 5% | 50 | 7.96 | 35 | 1 | 315 |
| TRCM453232 - 5R6J | 5.6 ± 5% | 50 | 7.96 | 33 | 1.1 | 300 |
| TRCM453232 - 6R8J | 6.8 ± 5% | 50 | 7.96 | 27 | 1.2 | 285 |
| TRCM453232 - 8R2J | 8.2 ± 5% | 50 | 7.96 | 25 | 1.4 | 270 |
| TRCM453232 - 100J | 10 ± 5% | 50 | 2.52 | 20 | 1.6 | 250 |
| TRCM453232 - 120J | 12 ± 5% | 50 | 2.52 | 18 | 2 | 225 |
| TRCM453232 - 150J | 15 ± 5% | 50 | 2.52 | 17 | 2.5 | 200 |
| TRCM453232 - 180J | 18 ± 5% | 50 | 2.52 | 15 | 2.8 | 190 |
| TRCM453232 - 220J | 22 ± 5% | 50 | 2.52 | 13 | 3.2 | 180 |
| TRCM453232 - 270J | 27 ± 5% | 50 | 2.52 | 12 | 3.6 | 170 |
| TRCM453232 - 330J | 33 ± 5% | 50 | 2.52 | 11 | 4 | 160 |
| TRCM453232 - 390J | 39 ± 5% | 50 | 2.52 | 10 | 4.5 | 150 |
| TRCM453232 - 470J | 47 ± 5% | 50 | 2.52 | 10 | 5 | 140 |
| TRCM453232 - 560J | 56 ± 5% | 50 | 2.52 | 9 | 5.5 | 135 |
| TRCM453232 - 680J | 68 ± 5% | 50 | 2.52 | 9 | 6 | 130 |
| TRCM453232 - 820J | 82 ± 5% | 50 | 2.52 | 8 | 7 | 120 |
| TRCM453232 - 101J | 100 ± 5% | 40 | 0.796 | 8 | 8 | 110 |
| TRCM453232 - 121J | 120 ± 5% | 40 | 0.796 | 6 | 8 | 110 |
| TRCM453232 - 151J | 150 ± 5% | 40 | 0.796 | 5 | 9 | 105 |
| TRCM453232 - 181J | 180 ± 5% | 40 | 0.796 | 5 | 9.5 | 102 |
| TRCM453232 - 221J | 220 ± 5% | 40 | 0.796 | 4 | 10 | 100 |
| TRCM453232 - 271J | 270 ± 5% | 40 | 0.796 | 4 | 12 | 92 |
| TRCM453232 - 331J | 330 ± 5% | 40 | 0.796 | 3.5 | 14 | 85 |
| TRCM453232 - 391J | 390 ± 5% | 40 | 0.796 | 3 | 16 | 80 |
| TRCM453232 - 471J | 470 ± 5% | 40 | 0.796 | 3 | 26 | 62 |
| TRCM453232 - 561J | 560 ± 5% | 30 | 0.796 | 3 | 30 | 50 |
| TRCM453232 - 681J | 680 ± 5% | 30 | 0.796 | 3 | 30 | 50 |
| TRCM453232 - 821J | 820 ± 5% | 30 | 0.796 | 2.5 | 35 | 30 |
| TRCM453232 - 102J | 1000 ± 5% | 30 | 0.252 | 2.5 | 40 | 30 |
TRCM322522, TRCM453232 系列 绕线贴片电感 - 机械性能试验
| 必备条件 | 特性 | 测试方法(DIS C 5321) |
| 端子拉引强度 | 无明显损伤 | 两端子向水平方向施加 0.5Kgf 的拉力 |
| 耐振动 | 电感值变化在±3%以内无机械损伤 | 安装于P板，X，Y，Z方向各2小时， 振频率范围 10-55-10HZ 往复 1 分钟，全振幅 1.5mm |
| 落下试验 | 电感值变化在 ±3% 以内无机械损伤 | 距混凝土或瓷砖地面1m高度落下 |
TRCM322522, TRCM453232 系列 绕线贴片电感 - 电气性能试验
| 必备条件 | 特性 | 测试方法(JIS C 5321) |
| 耐焊接热 | 无明显损伤 电感值变化在 ±3% 以内 |
260±5°C的焊液(H63A) 浸入 10±1秒，常温放置 2 小时测量 |
| 可焊性 | 浸入表面 90% 以上覆盖新的焊锡 | 500V 电压 30秒 |
| 耐电压 | 无异常电阻 1000 Mohm 以上 | 500V 电压 30秒 |
| 绝缘电阻 | 无异常电阻 1000 Mohm以上 | 500V 电压 30秒 |
TRCM322522, TRCM453232 系列 绕线贴片电感 - 耐热性能试验
| 必备条件 | 特性 | 测试方法(JIS C 5321) |
| 低温特性 | 无明显损伤， 电感值变化率 ±5% 以内 Q 值变化率 ±30% 以内 |
260±5°C 的焊液 (H63A) 浸入 10±1秒常温放置 2小时测量 |
| 湿度循环 | 无明显损伤， 电感值变化率 ±5 以内 |
-25°C~+85°C 保持 30分钟低温，高温循环 5 个周期 |
| 温度特性 | 电感值变化率 ±3% 以内 | -25°C and +85°C 条件下测定电感变化率 |
| 耐湿特性 | 无明显损伤， 电感值变化率 ±5% 以内 Q 值变化率 ±30 以内 |
温度 40±2°C，湿度 90~95% 试验 96± 常温放置 1~2小时测量 |
| 耐高温特性 | 无明显损伤， 电感值变化率 ±5%以内 Q 值变化率在 ±30 以内 |
温度 85±2°C，槽内放置 96±2小时，常温放置 1~2小时 |
TRCM322522, TRCM453232 系列 绕线贴片电感 - 料号标识
| TRCM322522 | - | R10 | J | |||||||||||||||||||
 | | | ||||||||||||||||||||
|
|
|
||||||||||||||||||||
