SMD 未灌胶式 小型空芯线圈 (TRAD)

SMD 未灌胶式 小型空芯线圈 - TRAD 射频系列

非铁损和非线性未灌胶式小型空芯线圈(TRAD),高自谐振频率及低分布电容。

< >

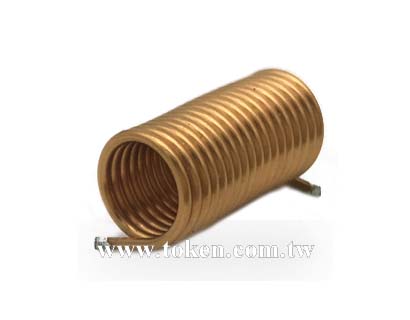

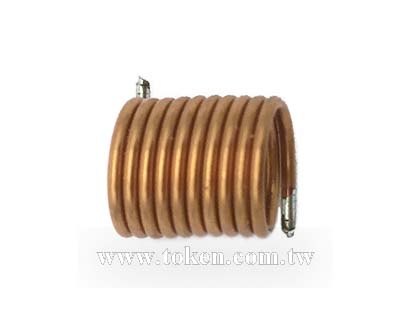

  • Chip 未灌胶式小型空芯线圈 TRAD 系列
  • Ultra-Miniature Non-Flat Air Coils (TRAD)
  • Ultra-Miniature Non-Flat Air Coils (TRAD)
  • Ultra-Miniature Non-Flat Air Coils (TRAD)
  • Ultra-Miniature Non-Flat Air Coils (TRAD)

德键能为您绕制任何空芯线圈电感器。德键的超小型单层线圈有两个优点。首先,像所有的空芯线圈特性,它是非铁损和非线性的。其次,单层线圈的额外优势高自谐振频率及低分布电容。空芯线圈也称为弹簧线圈。

射频空心线圈广泛应用于电视技术、音像技术、通讯发射、接收以及电源滤波等电子类产品中。德键生产各种类型空芯线圈,范围包括各类超小型贴片空芯线圈,棒型电感,AM/FM 线圈,及大线径,扁线径,多层数,多圈数的空芯线圈。全部为环保无铅锡。具有小型化、线性度好、频带宽、无饱和、高 Q 值、高共振频率特性。广泛使用在呼叫器、行动式电话及高频通讯类产品等高频产品的应用。

德键 (TRAD) 的电感量不会受它所携带的电流所影响。而传统使用的铁氧体磁芯线圈的电感量在中等磁场强度会达到峰值饱和,电感量于饱和前下降接近于零。小型 (TRAD) 空芯线圈系列,具有更好的品质因数,更高效率,更大的功率处理,最高可能的自谐振频率 SRFs,并减少失真。

德键电子提供完整各种类型空芯线圈及磁棒电感,感量范围齐全,符合 RoHS 规范,Lead-Free 无铅标准。德键可提供订制设计和更严格的公差要求,及具体应用设计包括不同的电感值和 Q 规格。德键这款新贴片空芯线圈,提供了一个完整的电感值范围及窄细的电感偏差,使此片式电感器与高频电路匹配,是工程人员一个很好的选择。

下载 PDF 版本: SMD 未灌胶式小型空芯线圈 (TRAD)。

特性 :
  1. 高频
  2. 高共振频率及高 Q 值。
用途 :
  1. 呼叫器、行动式电话。
  2. 高频通讯类产品。

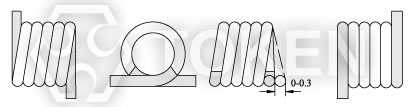

TRAD Series 未灌胶式小型空芯线圈 - 结构图及规格尺寸

RF未灌胶式小型空芯线圈 尺寸图RF未灌胶式小型空芯线圈 尺寸图

注:可依客户特殊需求设计。

TRAD Series 未灌胶式小型空芯线圈 - 料号标识

TRAD R - 1.0 × 3.5 × 10

型号
TRAD
绕线方向
R 顺时针方向
L 逆时针方向

线径 (mm)

内径 (mm)

圈数
Note:
  • 产品规格调整或版本变更新时,将不另行通知。
  • 产品规格以德键产品规格书确认为准。特殊规格订制,需另行议定时,请与德键电子业务联系。
